KBL02-E4/51

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 4A峰值平均正向电流, 200V峰值反向重复电压, 4引脚, KBL封装, 通孔安装
供应商型号: UA-KBL02-E4/51
供应商: 海外现货
标准整包数: 1

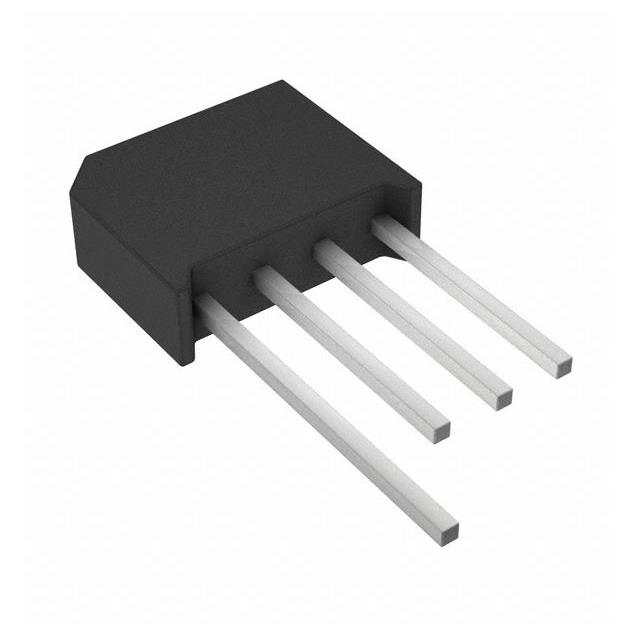

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 KBL02-E4/51

KBL02-E4/51概述

    Vishay General Semiconductor KBL系列单相桥式整流器技术手册

    产品简介


    Vishay General Semiconductor生产的KBL系列单相桥式整流器适用于广泛的工业和消费电子产品应用。这类整流器主要用于交流到直流(AC/DC)转换,广泛应用于监控设备、电视机、打印机、开关电源(SMPS)、适配器、音频设备和家用电器等。

    技术参数


    KBL系列单相桥式整流器具有如下技术规格:
    - 最大瞬时峰值反向电压 (VRRM):50 V、100 V、200 V、400 V、600 V、800 V、1000 V
    - 最大平均正向电流 (IF(AV)):4.0 A
    - 最大瞬时正向压降 (VF):1.1 V(在4.0 A条件下)
    - 最大非重复峰值正向浪涌电流 (IFSM):200 A
    - 最大结温 (TJ max.):150 °C
    - 最大瞬时正向泄漏电流 (IR):5 μA(在25 °C条件下),1.0 mA(在125 °C条件下)

    产品特点和优势


    - 安全认证:UL认证,文件编号E54214。
    - 高可靠性:适合印刷电路板应用,具有高浪涌电流能力和高达1500 VRMS的耐压能力。
    - 环保材料:满足UL 94 V-0阻燃等级要求,符合RoHS标准。
    - 出色的机械特性:最大安装扭矩为10 cm-kg(8.8英寸-磅),推荐扭矩为5.7 cm-kg(5英寸-磅)。

    应用案例和使用建议


    KBL系列单相桥式整流器广泛用于各种通用的AC/DC全波整流场合,例如:
    - 监控设备
    - 电视
    - 打印机
    - 开关电源(SMPS)
    - 适配器
    - 音频设备
    - 家用电器
    使用建议:
    1. 在设计电路时,确保整流器的额定电压和电流能够满足具体应用的需求。
    2. 使用散热器可以提高整流器的工作稳定性,特别是在高电流情况下。
    3. 在高频应用中,需注意结电容的影响,选择合适的频率范围以避免不必要的损耗。

    兼容性和支持


    KBL系列整流器的设计与大多数标准印刷电路板兼容,且Vishay提供了全面的技术支持,包括通过电子邮件或技术支持热线进行的技术咨询。此外,Vishay还提供详尽的数据手册和相关文档,帮助用户更好地了解和使用这些产品。

    常见问题与解决方案


    - 问题一:整流器出现过热现象。
    - 解决方案:检查散热措施是否足够,必要时增加散热器或降低负载电流。

    - 问题二:整流器输出电压不稳定。
    - 解决方案:检查输入电压波动范围,确保其在整流器的额定范围内。同时检查是否有外部干扰导致电压不稳。

    - 问题三:整流器输出电流过小。
    - 解决方案:检查负载电阻是否过大,或者输入电压是否不足。必要时更换更大的整流器或调整电路设计。

    总结和推荐


    总体而言,Vishay General Semiconductor的KBL系列单相桥式整流器凭借其卓越的性能、可靠的安全认证和广泛的应用领域,成为市场上的佼佼者。其高可靠性、出色的电气特性和广泛的适用性使其成为许多应用场合的理想选择。我们强烈推荐使用这款产品,并相信它能为您的电子设备带来更高效的电源管理。

KBL02-E4/51参数

参数
配置
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 200A
长*宽*高 19.5mm*6.5mm*16.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

KBL02-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

KBL02-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY KBL02-E4/51 KBL02-E4/51数据手册

KBL02-E4/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.675 ¥ 14.0365
85+ $ 1.6625 ¥ 13.9318
204+ $ 1.6375 ¥ 13.7223
453+ $ 1.5875 ¥ 13.3033
库存: 400
起订量: 75 增量: 300
交货地:
最小起订量为:1
合计: ¥ 14.03
