VS-6CWQ03FNPbF

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 二极管, 7A, 30V, 表面贴装, DPAK (TO-252)封装, 3针
供应商型号: 1696072
供应商: 海外现货
标准整包数: 75

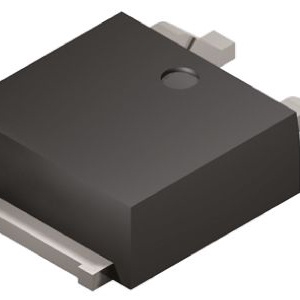

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-6CWQ03FNPbF

VS-6CWQ03FNPbF概述

    高性能肖特基整流器:VS-6CWQ03FNPbF

    产品简介


    VS-6CWQ03FNPbF是 Vishay Semiconductors 生产的一款表面贴装中心抽头肖特基整流器系列。该产品特别适用于需要低正向电压降和小外形的应用,广泛应用于硬盘驱动器、开关电源、转换器、自由轮二极管、电池充电和反向电池保护等领域。

    技术参数


    - 封装类型: D-PAK(TO-252AA)
    - 额定电流: 每腿3.5 A,总双路7 A
    - 最大反向电压(VR): 30 V
    - 正向电压降(VF): 3 A时0.35 V
    - 最大瞬态浪涌电流(IFSM): 535 A(5 μs脉冲宽度)
    - 最高工作温度(TJ max.): 150 °C
    - 最大峰值反向电压(VRRM): 30 V
    - 最大非重复性浪涌电流(EAS): 8 mJ
    - 正向斜率电阻(rt): 32.86 mΩ
    - 最大热阻(RthJC): 每腿4.7°C/W
    - 最大存储温度范围(TJ (1), TStg): -40 °C至+150 °C

    产品特点和优势


    VS-6CWQ03FNPbF具有多种独特的优势:
    - 小型化设计: D-PAK(TO-252AA)封装,节省空间。
    - 低正向电压降: 正向电压降低至0.35 V,有助于降低功率损耗。
    - 高频率操作: 适合高频应用。
    - 增强的坚固性和长期可靠性: 中心抽头配置加上防护环,确保了长期稳定性。
    - 满足严格的湿度敏感等级(MSL)标准: 达到MSL级别1,符合J-STD-020标准,峰值焊接温度可达260 °C。
    - 无铅环保材料: 采用铅(Pb)自由材料,符合环保要求。

    应用案例和使用建议


    - 硬盘驱动器: 用于硬盘驱动器内部电路的电源管理。
    - 开关电源: 用于电源转换中的逆变和整流。
    - 电池充电: 用于电池充电电路中的稳压和整流。
    - 建议: 在高频应用中应注意散热设计,避免过热损坏;确保安装平面平整以实现最佳散热效果。

    兼容性和支持


    - 兼容性: VS-6CWQ03FNPbF可以与各种电子设备和其他元器件兼容。
    - 支持: Vishay Semiconductors提供了详尽的技术支持和维护服务,用户可以通过其官网获得更多信息和技术支持。

    常见问题与解决方案


    - Q1: 如何确定该器件的最大电流负载?
    - A1: 查阅技术手册,可以看到每腿最大平均电流为3.5 A,总双路7 A。在具体应用中,需考虑器件的工作条件和散热设计。
    - Q2: 该器件的最大工作温度是多少?
    - A2: 最大结温(TJ max.)为150 °C。在实际应用中,建议不要超过此温度以防止过热损坏。
    - Q3: 如何处理该器件的峰值反向电压(VRRM)?
    - A3: 峰值反向电压为30 V。在应用中应确保不超过此电压值,否则可能导致器件损坏。

    总结和推荐


    VS-6CWQ03FNPbF是一款高性能的肖特基整流器,适用于多种高要求的应用场景。它具有优异的性能、紧凑的设计和环保材料,使得它在市场上具有很高的竞争力。对于需要低正向电压降和小型化设计的应用场合,这款产品无疑是理想的选择。强烈推荐用于需要高效、稳定性能的电源管理系统中。

VS-6CWQ03FNPbF参数

参数
反向恢复时间 -
正向浪涌电流 535A
配置 commoncathode,2elements
If - 正向电流 3.5A
Ir - 反向电流 2mA
Vr-反向电压 -
长*宽*高 6.73mm*6.73mm*6.22mm
通用封装 DPAK,TO-252AA
安装方式 贴片安装
零件状态 停产
包装方式 管装

VS-6CWQ03FNPbF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-6CWQ03FNPbF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-6CWQ03FNPbF VS-6CWQ03FNPbF数据手册

VS-6CWQ03FNPbF封装设计

查看详情并下载
Symbol
Footprint
3D Model
