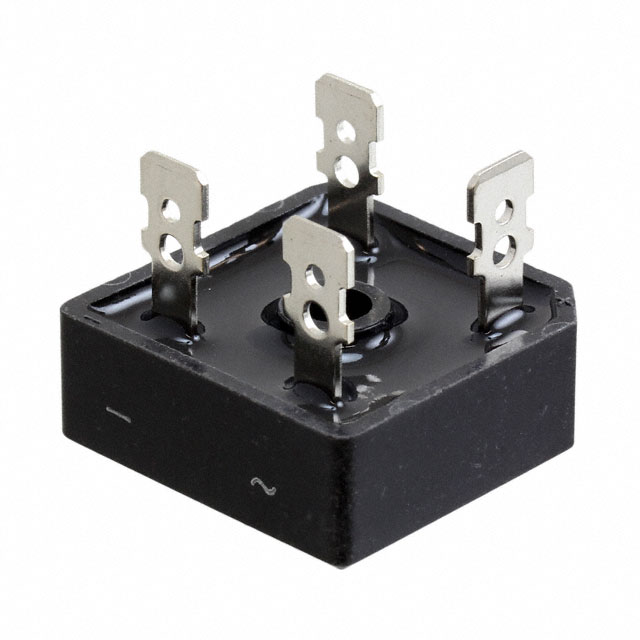

VS-GBPC3508A

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 35A峰值平均正向电流, 800V峰值反向重复电压, 4引脚, GBPC-A封装, 螺纹
供应商型号: VS-GBPC3508A
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-GBPC3508A

VS-GBPC3508A概述

    VS-GBPC.. 系列单相桥式整流器技术手册

    产品简介


    VS-GBPC..系列单相桥式整流器是 Vishay 半导体公司推出的一系列紧凑型封装的单相桥式整流器。这些整流器设计用于通用目的和仪器仪表应用,提供高效且可靠的运行。它们具有多种额定电流(25 A 和 35 A)和电压范围(200 V 至 1200 V),适用于各种工业和消费级应用。

    技术参数


    - 电流特性:
    - 额定电流:25 A 或 35 A
    - 峰值瞬时非重复正向电流:400 A(50 Hz)、475 A(60 Hz)
    - 最大 fusing I2t:790 A²s(50 Hz)、1130 A²s(60 Hz)
    - 电压特性:
    - 最大重复峰值交流反向电压 (VRRM):200 V 至 1200 V
    - 最大非重复峰值交流反向电压 (VRSM):275 V(200 V VRRM)、500 V(500 V VRRM)
    - 最大直流反向电流 (IRRM):25 °C 时为 5.0 μA
    - 热和机械特性:
    - 工作温度范围:储存温度 -55 °C 至 +150 °C
    - 最大热阻(结到外壳):1.7 K/W(25 A)、1.4 K/W(35 A)
    - 外壳到散热器的最大热阻:0.2 K/W

    产品特点和优势


    - 三重接线端子:支持推压式、绕线式或焊接安装。
    - 高热导率封装:采用电绝缘外壳,提高热传导效率。
    - 中心孔固定:便于安装和固定。
    - 镍涂层终端:可使用无铅焊料进行焊接。
    - UL 认证:产品通过 UL E300359 认证。
    - 玻璃钝化二极管芯片:提升耐用性和可靠性。
    - 出色功率/体积比:在有限空间内实现高效能量转换。

    应用案例和使用建议


    - 通用应用:适用于家用电器、工业控制设备、电源供应系统等。
    - 仪表应用:适合测量设备和其他需要精确整流的应用。
    - 使用建议:
    - 确保电路负载不超过最大电流额定值。
    - 使用合适的散热器以保持最佳工作温度。
    - 在使用过程中避免频繁过载,以免损坏设备。

    兼容性和支持


    - 兼容性:VS-GBPC.. 系列整流器可与其他标准接口的电子元件兼容。
    - 支持和服务:Vishay Semiconductors 提供技术支持和售后服务。如需更多详细信息,请联系区域技术支持邮箱:DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com。

    常见问题与解决方案


    - 问题:如何正确选择适合的应用电流?
    - 解答:根据具体应用负载选择合适的额定电流。确保应用中的最大负载电流不超过整流器的额定电流。

    - 问题:整流器出现过热现象怎么办?
    - 解答:检查散热器是否正确安装并保持良好散热。必要时更换更大容量的散热器。

    总结和推荐


    VS-GBPC..系列单相桥式整流器以其高可靠性和出色的功率/体积比,在各类通用和仪器仪表应用中表现出色。其多项独特的设计特点使其在市场上具有较强的竞争力。我们强烈推荐使用该系列整流器以满足各种需求,尤其是在需要紧凑设计和高可靠性的应用中。
    请注意,本文档仅供参考使用,实际应用前请仔细阅读完整的技术手册并遵循制造商的具体要求。

VS-GBPC3508A参数

参数
反向恢复时间 -
正向浪涌电流 500A
配置
If - 正向电流 35A
Ir - 反向电流 2mA
Vr-反向电压 800V
长*宽*高 28.6mm*28.6mm*7.7mm
通用封装 GBPC
零件状态 在售
包装方式 散装

VS-GBPC3508A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-GBPC3508A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-GBPC3508A VS-GBPC3508A数据手册

VS-GBPC3508A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.8282
25+ ¥ 40.9556
50+ ¥ 39.725
100+ ¥ 28.2707
200+ ¥ 27.4227
400+ ¥ 26.6004
库存: 1000
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.82
