GF1D-E3/67A

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 1A, 200V, 表面贴装, DO-214BA封装, 2针
供应商型号: 30C-GF1D-E3/67A DO-214BA(GF1)
供应商: 云汉优选
标准整包数: 1

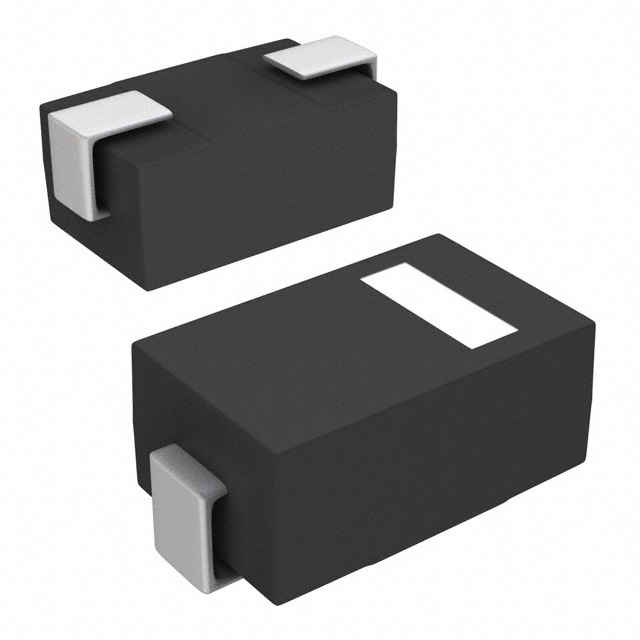

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GF1D-E3/67A

GF1D-E3/67A概述

    Vishay General Semiconductor GF1 系列玻璃封装整流器

    产品简介


    Vishay General Semiconductor 的GF1系列玻璃封装整流器是一种适用于表面贴装的超快恢复二极管(Superrectifier)。该系列包括多种型号(如GF1A、GF1B、GF1D等),适用于功率电源的整流、逆变器、转换器及续流二极管等应用领域。这些产品具有高可靠性、低正向电压降、低漏电流、高浪涌电流承受能力等特点,广泛应用于消费类电子产品、汽车及电信行业。

    技术参数


    - 额定电流 (IF(AV)): 1.0 A
    - 反向重复峰值电压 (VRRM): 50 V、100 V、200 V、400 V、600 V、800 V、1000 V
    - 最大瞬态正向电流 (IFSM): 30 A
    - 正向压降 (VF): 1.1 V、1.2 V
    - 反向漏电流 (IR): 5.0 μA
    - 最大工作结温 (TJ max.): 175 °C
    - 封装形式: DO-214BA(矩形塑料封装)
    - 工作温度范围: -65°C 到 +175°C
    - 无铅:符合RoHS标准

    产品特点和优势


    GF1系列二极管具备以下显著特点:
    - 超快恢复结构:确保在高可靠性条件下的高效运行。
    - 自动化装配友好:适合自动化生产和放置。
    - 低正向电压降:减少功耗,提高效率。
    - 高浪涌电流承受能力:增强耐用性。
    - 符合AEC-Q101标准:适用于汽车电子应用。
    - 材料分类:根据具体修订代码进行标识。

    应用案例和使用建议


    GF1系列广泛用于以下应用领域:
    - 功率电源整流
    - 逆变器和转换器
    - 消费类电子产品
    - 汽车和电信设备
    使用建议:
    - 确保二极管安装在铜垫面积为5.0mm x 5.0mm的电路板上,以保证良好的热传导。
    - 注意峰值脉冲电流不得超过30A,以防损坏。
    - 使用时应确保结温不超过175°C,以避免过热导致性能下降。

    兼容性和支持


    GF1系列二极管采用DO-214BA封装,易于与其他标准封装的电子元器件兼容。Vishay提供了详尽的技术文档和支持服务,客户可以通过指定的邮箱地址(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)获得进一步的技术咨询。

    常见问题与解决方案


    1. Q: 长期使用后,结温升高,如何降低结温?
    - A: 确保良好的散热设计,比如增加铜散热片或改进电路板布局。
    2. Q: 正向电流波动较大,可能是什么原因造成的?
    - A: 可能是负载变化过大,建议检查电路设计并适当增加滤波电容。
    3. Q: 发现反向漏电流偏大,如何处理?
    - A: 可能是温度过高,或者反向电压超过额定值。请确认工作环境温度并在规定范围内使用。

    总结和推荐


    GF1系列玻璃封装整流器凭借其高可靠性和卓越性能,在多个应用领域展现出强大的竞争力。其低功耗、高耐受性和易于集成的特点使其成为各类电子设备的理想选择。总体而言,强烈推荐此系列产品给需要高性能整流器的工程师和技术人员。

GF1D-E3/67A参数

参数
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 2μs
正向浪涌电流 30A
配置 独立式
长*宽*高 4.75mm*2.9mm*2.74mm
通用封装 DO-214BA
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 卷带包装

GF1D-E3/67A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GF1D-E3/67A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GF1D-E3/67A GF1D-E3/67A数据手册

GF1D-E3/67A封装设计

查看详情并下载
Symbol
Footprint
3D Model
