GPP20M-E3/54

产品分类: 整流二极管/整流桥
产品描述: 1KV 70A 5μA 2A 独立式 DO-15,DO-204AC 通孔安装 7.6mm*3.6mm*3.6mm
供应商型号: 30C-GPP20M-E3/54 DO-204AC-2
供应商: 云汉优选
标准整包数: 1

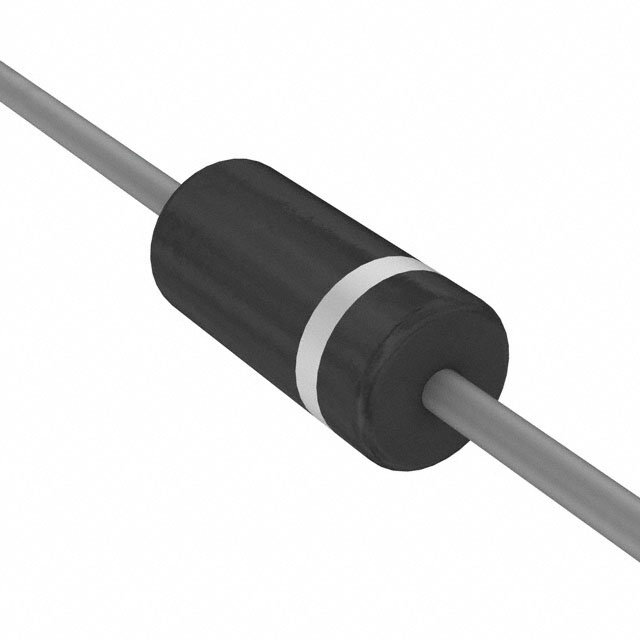

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GPP20M-E3/54

GPP20M-E3/54概述

    # Vishay GPP20 系列玻璃钝化结塑料整流二极管技术手册

    产品简介


    Vishay GPP20 系列玻璃钝化结塑料整流二极管(GPP20A, GPP20B, GPP20D, GPP20G, GPP20J, GPP20K, GPP20M)是一系列高可靠性的功率整流器,适用于通用电源、逆变器、转换器和续流二极管应用。该系列产品具有优异的耐热性和高可靠性,能够在各种严苛的工作环境下稳定运行。

    技术参数


    | 参数 | 符号 | GPP20A | GPP20B | GPP20D | GPP20G | GPP20J | GPP20K | GPP20M |
    |
    | 最大重复峰值反向电压 | VRRM | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大均方根电压 | VRMS | 35 V | 70 V | 140 V | 280 V | 420 V | 560 V | 700 V |
    | 最大直流阻挡电压 | VDC | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大平均正向整流电流 | IF(AV) | 2.0 A | 2.0 A | 2.0 A | 2.0 A | 2.0 A | 2.0 A | 2.0 A |
    | 峰值正向浪涌电流 | IFSM | 70 A | 70 A | 70 A | 70 A | 70 A | 70 A | 70 A |
    | 最大瞬态正向电压 | VF | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V | 1.1 V |
    | 最大反向漏电流 | IR | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA |
    | 典型结电容 | CJ | 12 pF | 12 pF | 12 pF | 12 pF | 12 pF | 12 pF | 12 pF |

    产品特点和优势


    1. 玻璃钝化芯片接头:提升可靠性,延长使用寿命。
    2. 低正向电压降:减少功耗,提高效率。
    3. 低泄漏电流:典型值小于0.1 μA,确保高可靠性。
    4. 高浪涌承受能力:满足军事标准MIL-S-19500。
    5. 符合环保标准:RoHS合规,材料分类见官网。

    应用案例和使用建议


    应用场景
    GPP20 系列产品广泛应用于电源整流、逆变器、转换器和续流二极管等应用中。这些应用需要高效且稳定的整流器来提供可靠的电力供应。
    使用建议
    1. 设计时考虑散热:在高电流应用中,注意安装方式以确保良好的热传导。
    2. 检查工作环境温度:避免超过最大存储温度范围(-55°C 至 +150°C),确保长期稳定性。
    3. 适当电路设计:考虑瞬态保护和稳压措施,防止过高电压对二极管造成损害。

    兼容性和支持


    该系列产品与标准DO-15封装兼容,适用于常见的焊接工艺(如JESD 22-B106规定的焊接过程)。对于技术支持和维护需求,可以通过指定的邮件地址联系Vishay的技术团队。

    常见问题与解决方案


    1. 如何处理过高的瞬态电压?
    - 解决方案:使用瞬态抑制二极管(TVS)或其他保护电路来限制瞬态电压。
    2. 如何处理高温度环境下的性能下降?
    - 解决方案:增加散热片或改善冷却机制,确保散热效果。
    3. 如何测试反向泄漏电流?
    - 解决方案:使用专门的仪器进行测量,确保在规定温度范围内进行。

    总结和推荐


    GPP20 系列玻璃钝化结塑料整流二极管在多个方面表现出色,适用于多种工业和消费电子应用。其优异的可靠性、低功耗和高浪涌承受能力使其在市场上具备显著的竞争优势。强烈推荐使用此系列产品,特别是对可靠性要求较高的应用场合。

GPP20M-E3/54参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 70A
配置 独立式
If - 正向电流 2A
Ir - 反向电流 5μA
长*宽*高 7.6mm*3.6mm*3.6mm
通用封装 DO-15,DO-204AC
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

GPP20M-E3/54厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GPP20M-E3/54数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GPP20M-E3/54 GPP20M-E3/54数据手册

GPP20M-E3/54封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8063
200+ ¥ 0.5555
2000+ ¥ 0.506
4000+ ¥ 0.4719
库存: 7240
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 0.8
直接购买
加入购物车
