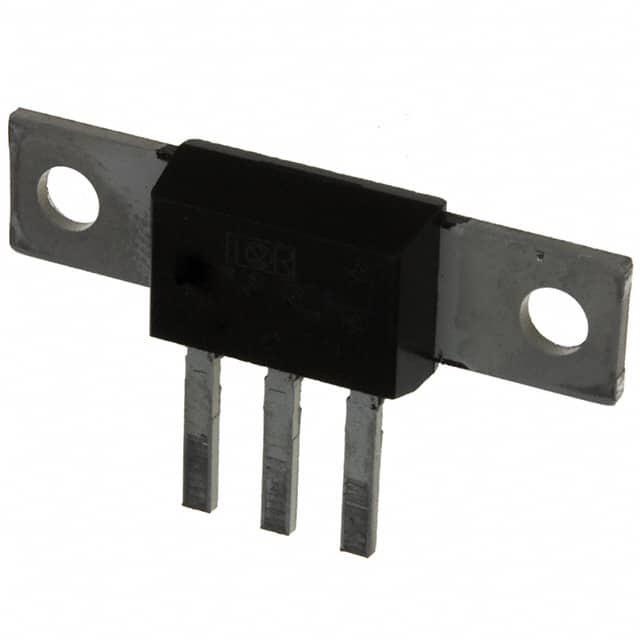

VS-85CNQ015APBF

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 二极管, 80A, 15V, 表面贴装, D-61-8封装, 3针
供应商型号: 1807300
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-85CNQ015APBF

VS-85CNQ015APBF概述


    产品简介


    本产品是 Vishay 高功率产品系列中的一款肖特基整流器,型号为 VS-85CNQ015APbF。它是一款二极管模块,特别设计用于 OR-ing 应用,以实现并联电源系统的高效运行。其主要功能包括低正向电压降、高频操作和高可靠性。该产品适用于并联开关电源、转换器、反向电池保护以及冗余电源子系统等场合。

    技术参数


    - 正向平均电流(IF(AV)):2 x 40 A
    - 最大直流反向电压(VRRM):15 V
    - 最大非重复性浪涌电流(IFSM):5200 A(5 μs 正弦脉冲)
    - 正向压降(VF):0.32 V(每条腿,TJ = 75 °C,40 A)
    - 最大反向漏电流(IRM):1000 mA(TJ = 100 °C,VR = 12 V)
    - 最高工作温度范围(TJ):-55 °C 至 125 °C
    - 最大存储温度范围(TStg):-55 °C 至 125 °C
    - 最大热阻(RthJC):0.85 °C/W(DC 操作)

    产品特点和优势


    - 优化的 OR-ing 应用:该肖特基整流器专门优化用于并联电源系统中的 OR-ing 应用,可提供可靠的并联电源管理。
    - 超低正向电压降:其正向电压降极低,有效提高能效,减少功耗。
    - 高频率操作:能够适应高频工作环境,适用于现代高频电源系统。
    - 增强的可靠性和耐用性:通过封装材料和防护环设计,显著提高了产品的耐用性和长期可靠性。
    - 环保合规:符合RoHS指令 2002/95/EC 的要求,适用于无铅应用。

    应用案例和使用建议


    - 应用场景:典型应用包括并联开关电源、转换器、反向电池保护及冗余电源子系统。
    - 使用建议:在高温环境下使用时,建议采用适当的散热措施以确保最佳性能和延长使用寿命。同时,在安装时应遵循手册中的具体指导,以保证正确的机械连接和电气连接。

    兼容性和支持


    - 兼容性:该肖特基整流器可与各种符合行业标准的电气设备和组件配合使用,适用于广泛的工业应用。
    - 支持:如果需要技术支持或遇到任何问题,可以联系 Vishay 技术支持部门。

    常见问题与解决方案


    - 问题1:高温环境下性能下降?
    - 解决方案:确保安装过程中良好的散热措施,避免过热导致性能降低。
    - 问题2:正向电压降异常?
    - 解决方案:检查安装是否正确,确认没有接触不良或电路连接错误。
    - 问题3:反向漏电流超标?
    - 解决方案:检查是否存在高压冲击或电气过载,确保电源电压稳定并在额定范围内。

    总结和推荐


    总体而言,Vishay 的 VS-85CNQ015APbF 肖特基整流器以其高效率、低损耗、高可靠性等特点,非常适合用于并联电源系统和其他需要高频率、高可靠性的应用。其卓越的设计和制造质量使其在市场上具有很强的竞争力。对于寻求高性能电源管理解决方案的应用工程师来说,这款产品是一个值得推荐的选择。

VS-85CNQ015APBF参数

参数
配置 双commoncathode
If - 正向电流 40A
Ir - 反向电流 20mA
Vr-反向电压 15V
反向恢复时间 -
正向浪涌电流 5.2KA
长*宽*高 37.97mm*5.97mm*10.79mm
通用封装 D-61-8
安装方式 底座安装
应用等级 工业级
零件状态 停产
包装方式 散装

VS-85CNQ015APBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-85CNQ015APBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-85CNQ015APBF VS-85CNQ015APBF数据手册

VS-85CNQ015APBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
