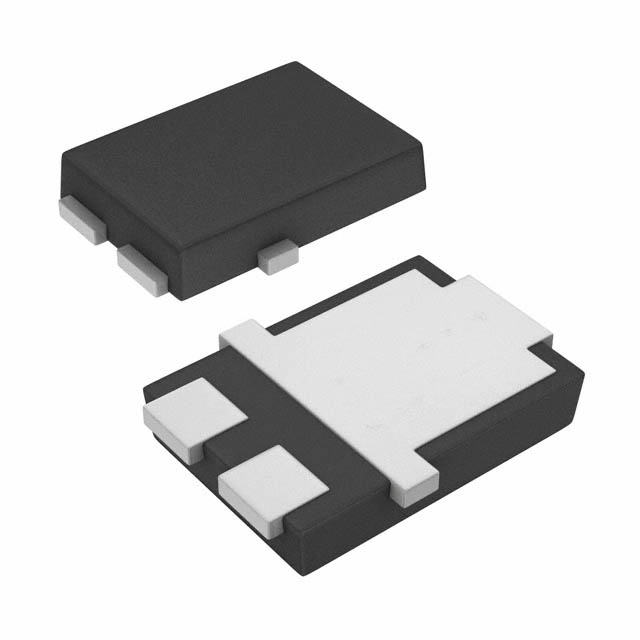

V25PN60-M3/86A

产品分类: 整流二极管/整流桥
产品描述: 60V 300A 6mA 6.4A 独立式双anode TO-277A 贴片安装
供应商型号: 30C-V25PN60-M3/86A TO-277A(SMPC)
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V25PN60-M3/86A

V25PN60-M3/86A概述

    V25PN60 Trench MOS Barrier Schottky Rectifier 技术手册

    1. 产品简介


    V25PN60 是 Vishay General Semiconductor 生产的一款高电流密度表面贴装整流器。它采用 Trench MOS Schottky 技术,适用于低电压高频率 DC/DC 转换器、续流和极性保护等应用场合。此产品以卓越的低正向电压降(即非常低的功率损耗)而著称,适合用于高效能的应用环境中。

    2. 技术参数


    - 最大重复峰值反向电压 (VRRM): 60 V
    - 最大平均正向整流电流 (IF): 25 A
    - 峰值正向浪涌电流 (IFSM): 300 A
    - 正向电压降 (VF): 0.45 V @ 25 A
    - 最大结温 (TJmax): 150 °C
    - 封装形式: TO-277A (SMPC)
    - 其他:符合 MSL 等级 1,符合 J-STD-020 标准;基板 P/N-M3 为无卤素、符合 RoHS 的商业等级产品。

    3. 产品特点和优势


    - 非常低的外形轮廓,典型高度为 1.1 mm
    - 适合自动化装配
    - 高效率运行
    - 低正向电压降和低功率损耗
    - 符合 UL 94 V-0 阻燃标准

    4. 应用案例和使用建议


    - 应用案例:
    - 在低电压高频率 DC/DC 转换器中作为整流器使用
    - 续流保护
    - 极性保护
    - 使用建议:
    - 当在推荐的铝制 PCB 上安装时,可以实现最佳散热效果
    - 脉冲测试:最大脉宽为 300 μs,占空比为 1%


    5. 兼容性和支持


    - 兼容性:
    - 支持自动放置,适合 SMT 生产线
    - 支持:
    - 可通过邮件联系 Vishay 技术支持团队,获取技术咨询和技术文档
    - 提供无卤素、RoHS 合规的版本

    6. 常见问题与解决方案


    - 问题 1: 长时间高电流工作导致温度过高
    - 解决办法: 选择合适的散热设计,如增加铜垫区域,确保良好的热传导
    - 问题 2: 电路故障时出现异常电压
    - 解决办法: 检查连接线路,确保所有接点良好接触,检查电压源的稳定性


    7. 总结和推荐


    V25PN60 Trench MOS Barrier Schottky Rectifier 在高效率和低功耗方面表现出色,是低电压高频率应用的理想选择。其出色的性能使其在市场上具有很强的竞争力。我们强烈推荐这款产品给需要高效率和低损耗应用的工程师和设计师。

V25PN60-M3/86A参数

参数
If - 正向电流 6.4A
Ir - 反向电流 6mA
Vr-反向电压 60V
反向恢复时间 -
正向浪涌电流 300A
配置 独立式双anode
4.35mm(Max)
6.15mm(Max)
1.2mm(Max)
通用封装 TO-277A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V25PN60-M3/86A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V25PN60-M3/86A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V25PN60-M3/86A V25PN60-M3/86A数据手册

V25PN60-M3/86A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.422
100+ ¥ 3.696
750+ ¥ 3.355
1500+ ¥ 3.113
库存: 3000
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 4.42
