VS-KBPC608PBF

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 6A峰值平均正向电流, 800V峰值反向重复电压, 4引脚, D 72封装, 通孔安装
供应商型号: 9099166
供应商: 海外现货
标准整包数: 1

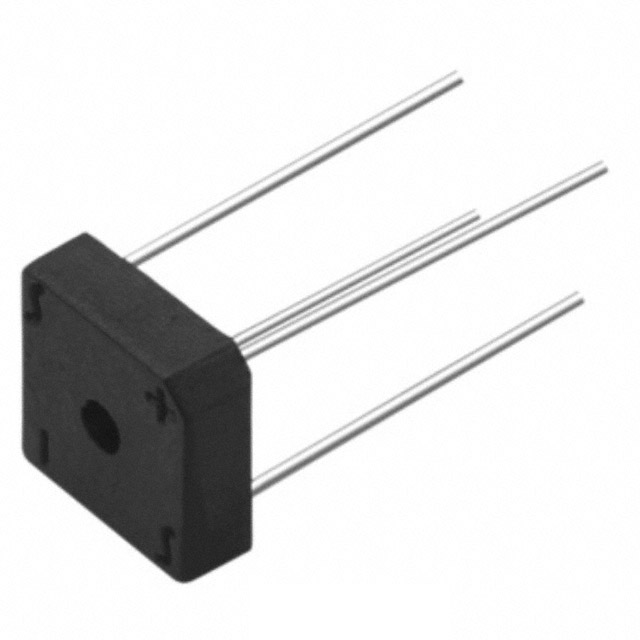

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-KBPC608PBF

VS-KBPC608PBF概述

    Vishay Semiconductors VS-KBPC1, VS-KBPC6 Series 单相整流桥

    产品简介


    Vishay Semiconductors 的 VS-KBPC1 和 VS-KBPC6 系列单相整流桥是专为工业和消费电子产品设计的产品。这些器件由四个硅结组成,以全桥的形式连接。它们适用于印刷电路板安装或机箱安装,具有紧凑结构和高浪涌电流能力,广泛应用于各种工业和消费电子产品中。

    技术参数


    - 主要参数
    - 最大直流输出电流:3.0 A 至 6.0 A
    - 最大重复峰值反向电压(VRRM):50 V 至 1000 V
    - 最大非重复峰值反向电压(VRSM):与 VRRM 相同
    - 最大推荐 RMS 供电电压(VRMS):20 V 至 500 V
    - 其他参数
    - 温度范围:-40°C 至 +150°C
    - 结温范围(TJ):-40°C 至 +150°C
    - 最大非重复浪涌电流(IFSM):50 Hz 下 125 A,60 Hz 下 137 A
    - 峰值正向电压(VFM):0.5 x IO 时,TJ = 25°C 下 1.1 V 至 1.2 V
    - 峰值反向漏电流(IRM):TJ = 25°C 时,10 µA;TJ = 150°C 时,1.0 mA

    产品特点和优势


    - 紧凑结构:便于安装,节省空间。
    - 高浪涌电流能力:适用于高电流需求的应用。
    - 材料分类:符合环保标准,适合多种工业要求。
    - 温度适应性强:工作温度范围宽广,适用于不同环境。

    应用案例和使用建议


    - 应用场景:VS-KBPC1 和 VS-KBPC6 系列常用于开关电源、逆变器和电动工具等设备中。例如,在工业设备中作为整流装置使用,能够提供稳定的直流电源。
    - 使用建议:在高湿度环境下使用时,建议采用额外的防潮措施。在高温环境下,确保散热良好以维持性能稳定。

    兼容性和支持


    - 兼容性:本系列产品可以与其他标准电子元器件或设备兼容。具体应用时,请参考制造商的指南。
    - 支持和服务:如有任何技术问题,可联系 Vishay 的技术支持团队。

    常见问题与解决方案


    - 问题:浪涌电流过高导致损坏。
    - 解决方案:检查并调整电路设计,增加合适的保护电路。
    - 问题:输出电流不稳定。
    - 解决方案:检查负载情况,确保负载在器件额定范围内。
    - 问题:发热严重。
    - 解决方案:改善散热措施,如增加散热片或风扇。

    总结和推荐


    VS-KBPC1 和 VS-KBPC6 系列单相整流桥以其紧凑的结构、高可靠性及广泛的温度适应性在多个工业和消费应用中表现出色。尤其适合需要高电流和稳定性要求的应用场景。总体来看,该系列产品值得推荐使用。

VS-KBPC608PBF参数

参数
If - 正向电流 6A
Ir - 反向电流 10μA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 137A
配置
长*宽*高 15.75mm*15.75mm*5.33mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

VS-KBPC608PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-KBPC608PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-KBPC608PBF VS-KBPC608PBF数据手册

VS-KBPC608PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.7053
10+ ¥ 12.6692
100+ ¥ 12.4429
500+ ¥ 12.2167
1000+ ¥ 12.2167
库存: 51
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.7
直接购买
加入购物车
