UH8JT-E3/45

产品分类: 整流二极管/整流桥
产品描述: 600V 80A 45ns 5μA 8A 独立式 TO-220AC 通孔安装 10.54mm*4.7mm*8.89mm
供应商型号:
供应商:
标准整包数: 0

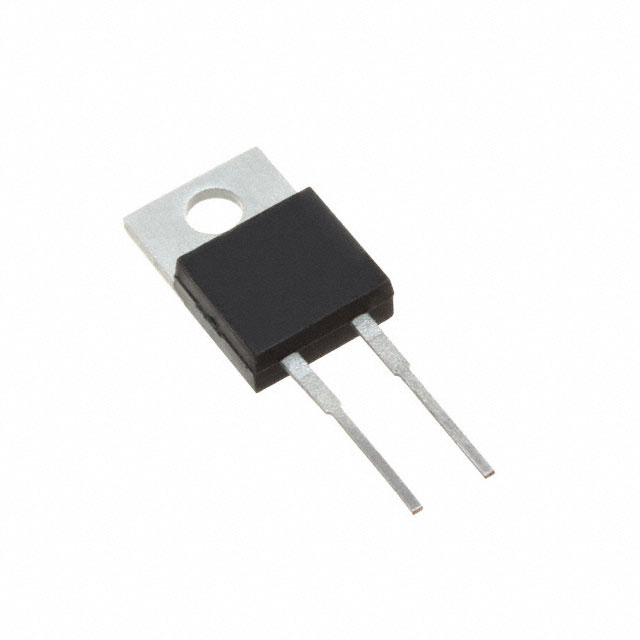

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 UH8JT-E3/45

UH8JT-E3/45概述


    产品简介


    UH8JT & UHF8JT:高电压超快整流器
    Vishay General Semiconductor推出的新产品UH8JT和UHF8JT属于高电压超快整流器系列,专为高效能电源转换设计。这些产品适用于多种高压应用,如功率因数校正(PFC)、开关模式电源(SMPS)、自由轮二极管及二次直流到直流转换器。其核心特性在于超快恢复时间和软恢复特性,使其在高频应用中表现出色。

    技术参数


    以下是UH8JT和UHF8JT的技术规格摘要:
    | 参数名称 | 符号 | UH8JT | UHF8JT | 单位 |

    | 最大重复峰值反向电压 | VRRM | 600 | 600 | V |
    | 平均正向整流电流 | IF(AV) | 8 | 8 | A |
    | 峰值正向浪涌电流(单半正弦波)| IFSM | 80 | 80 | A |
    | 最大瞬态结温 | TJ max. | 175 | 175 | °C |
    | 反向漏电流 | IR | ≤5.0 µA | ≤5.0 µA | µA |
    | 正向压降(IF=8A,TA=25°C) | VF | 1.47 | 1.47 | V |
    | 反向恢复时间 | trr | 25 | 25 | ns |
    注:更多细节参见技术手册

    产品特点和优势


    - 超快恢复时间:trr仅为25纳秒,显著减少开关损耗。
    - 软恢复特性:降低电磁干扰(EMI),提升系统可靠性。
    - 高效率:低正向压降(VF=1.47V)和低切换损耗,提高整体系统效率。
    - 高可靠性:可承受高达80安培的峰值浪涌电流,具备高可靠性。
    - 符合RoHS标准:环保材料,符合全球环保法规要求。

    应用案例和使用建议


    典型应用场景
    - 高压连续模式功率因数校正电路(CCM PFC)
    - 开关模式电源(SMPS)
    - 自由轮二极管
    - 二次直流到直流转换器
    使用建议
    1. 在选择UH8JT/UHF8JT时,需确保工作温度范围(-55°C至+175°C)与实际应用一致。
    2. 根据负载需求调整最大整流电流(参考图1的电流降额曲线)。
    3. 设计PCB布局时,保持良好的散热措施以避免热过载。
    4. 对于更高频率的应用,考虑结合旁路电容以优化性能。

    兼容性和支持


    - 机械结构兼容性:提供两种封装(TO-220AC 和 ITO-220AC),便于不同设计选择。
    - 技术支持:Vishay提供了多地区技术支持邮箱(如PDD-Americas@vishay.com),用户可通过官方渠道获取帮助。
    - 长期支持:公司承诺继续生产并改进此类产品,满足客户需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作温度超出极限 | 确保安装散热片并监控环境温度 |
    | 开关频率导致过热 | 增加外围散热措施或降低工作频率 |
    | 浪涌电流损坏器件 | 添加外部保护电路或使用更高规格型号 |

    总结和推荐


    UH8JT & UHF8JT凭借其优异的电气特性和高可靠性,在高电压、高频应用场景中表现卓越。产品不仅支持环保要求,还具备高效率、低损耗的特点。推荐用于需要高稳定性和低功耗的场合,尤其适合电力电子领域的专业工程师。
    结论:强烈推荐此款产品,尤其是对效率和可靠性要求较高的应用场景。

UH8JT-E3/45参数

参数
Vr-反向电压 600V
反向恢复时间 45ns
正向浪涌电流 80A
配置 独立式
If - 正向电流 8A
Ir - 反向电流 5μA
长*宽*高 10.54mm*4.7mm*8.89mm
通用封装 TO-220AC
安装方式 通孔安装
应用等级 商用级
包装方式 管装

UH8JT-E3/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

UH8JT-E3/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY UH8JT-E3/45 UH8JT-E3/45数据手册

UH8JT-E3/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
