首页  >  产品百科  >  ES2G-E3/5BT

ES2G-E3/5BT

产品分类: 整流二极管/整流桥
产品描述: 400V 50A 50ns 10μA 2A 独立式 SMB(DO-214AA) 贴片安装 4.57mm*3.94mm*2.24mm
供应商型号: UA-ES2G-E3/5BT
供应商: 海外现货
标准整包数: 3200

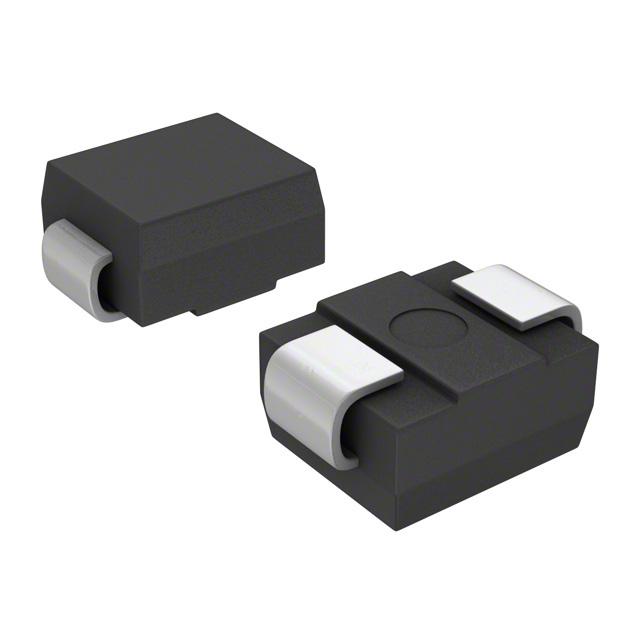

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 ES2G-E3/5BT

ES2G-E3/5BT概述

    Vishay General Semiconductor ES2F/ES2G 系列超快表面贴装整流器技术手册

    产品简介


    Vishay General Semiconductor 的 ES2F 和 ES2G 系列超快表面贴装整流器是专为高频率转换和续流应用设计的产品。这些整流器主要应用于开关模式转换器和逆变器中,如消费类电子产品、计算机和电信设备中。它们具有玻璃封装芯片结点,适合自动化贴装,且具备快速反向恢复时间、低开关损耗和高效率等特点。

    技术参数


    - 最大重复峰值反向电压(VRRM):300V(ES2F),400V(ES2G)
    - 工作峰值反向电压(VRWM):225V(ES2F),300V(ES2G)
    - 最大平均正向整流电流(IF(AV)):2.0A
    - 峰值正向浪涌电流(IFSM):50A
    - 反向恢复时间(trr):35ns(在特定条件下)
    - 最大瞬时正向电压(VF):1.1V(在2.0A下)
    - 最大结温(TJ):150°C

    产品特点和优势


    - 快速反向恢复时间:由于反向恢复时间为35ns,这意味着整流器可以在高频电路中迅速切换,减少能耗并提高效率。
    - 低开关损耗:低VF和trr特性有助于减少开关过程中的能量损失。
    - 高耐浪涌能力:能够承受高达50A的瞬态浪涌电流,确保在恶劣环境中可靠运行。
    - 符合行业标准:满足MSL 1级标准,并通过了AEC-Q101认证,适用于汽车工业。

    应用案例和使用建议


    - 消费类电子:可用于各种家电设备中,提供高效稳定的电源管理。
    - 计算机设备:在电源适配器和稳压电源中广泛应用,以提升系统整体能效。
    - 通信设备:适用于通信基站和数据中心,确保不间断的电力供应。
    - 建议:对于需要高频率工作的应用场合,可以选择ES2G型号以获得更高的额定电压;而对于一般的消费电子和计算机设备,则可以选择ES2F型号。

    兼容性和支持


    - 兼容性:该系列整流器采用SMB(DO-214AA)封装,适用于广泛的PCB布局。
    - 支持和服务:Vishay提供详尽的技术文档和在线技术支持,帮助用户更好地理解和应用该系列产品。

    常见问题与解决方案


    - 问题1:正向电压降过大
    - 解决方案:检查是否安装正确,并确认电路中是否存在额外的电阻或电感导致电压降增大。

    - 问题2:反向恢复时间过长
    - 解决方案:检查输入信号频率是否超出产品规格范围,并考虑使用更合适的型号以适应应用需求。

    总结和推荐


    ES2F/ES2G 系列超快表面贴装整流器凭借其高效率、高可靠性及广泛的应用场景,在多种电子设备中表现优异。我们推荐在高频电源管理和续流应用中选择该系列产品,特别是对于那些对耐浪涌能力和温度要求较高的环境。

ES2G-E3/5BT参数

参数
Ir - 反向电流 10μA
Vr-反向电压 400V
反向恢复时间 50ns
正向浪涌电流 50A
配置 独立式
If - 正向电流 2A
长*宽*高 4.57mm*3.94mm*2.24mm
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ES2G-E3/5BT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ES2G-E3/5BT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY ES2G-E3/5BT ES2G-E3/5BT数据手册

ES2G-E3/5BT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3200+ $ 0.0756 ¥ 0.6337
9600+ $ 0.0736 ¥ 0.617
库存: 35200
起订量: 3200 增量: 3200
交货地:
最小起订量为:3200
合计: ¥ 2027.84
