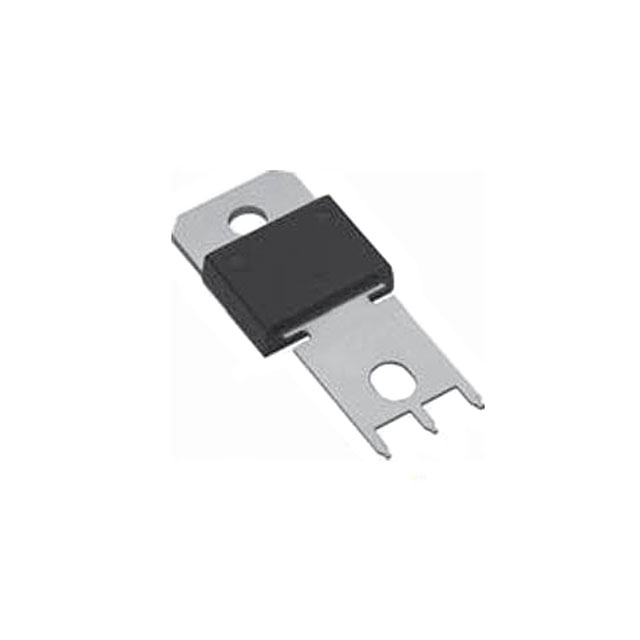

VS-150EBU04

产品分类: 整流二极管/整流桥
产品描述: Vishay 硅结型二极管 二极管, 150A, 400V, 面板, PowerTab封装, 2针
供应商型号: TS-VS-150EBU04
供应商: 海外现货
标准整包数: 25
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-150EBU04

VS-150EBU04概述

    VS-150EBU04 Ultrafast Soft Recovery Diode

    1. 产品简介


    VS-150EBU04 Ultrafast Soft Recovery Diode 是由 Vishay Semiconductors 生产的一款高性能整流二极管。它专门设计用于高频率功率调节系统,以减少能量损失和电磁干扰(EMI/RFI)。该二极管具有快速恢复时间的特点,特别适用于高频焊接、电源转换器以及其他对开关损耗要求不高的应用场合。

    2. 技术参数


    - 基本参数:
    - 型号:VS-150EBU04
    - 封装:PowerTab®
    - 额定电流:150 A
    - 最大反向电压:400 V
    - 最大正向电压降:1.3 V
    - 最大工作温度:175°C
    - 动态恢复特性:
    - 反向恢复时间 (trr):典型值为 93 ns(TJ = 125°C)
    - 峰值恢复电流 (IRRm):典型值为 20 A(TJ = 125°C)
    - 反向恢复电荷 (Qrr):典型值为 1740 nC(TJ = 125°C)
    - 绝对最大额定值:
    - 最大正向电流 (IFSM):1500 A(TC = 25°C)
    - 最大重复正向电流 (IFRM):300 A
    - 工作及存储温度范围:-55°C 至 +175°C

    3. 产品特点和优势


    - 超快恢复时间:该二极管具有极短的反向恢复时间,能够显著减少开关损耗。
    - 高频率操作能力:相比传统二极管,该二极管可以在更高频率下稳定工作,适合高频焊接和电源转换器等应用。
    - 减少EMI和RFI:软恢复特性消除了大部分情况下需要额外阻尼电路的需求,从而减少了外部组件数量。
    - 高可靠性:能够在高温环境下长期稳定工作,适用于严苛的工作环境。

    4. 应用案例和使用建议


    应用场景:
    - 高频焊接
    - 电源转换器
    - 其他需要快速恢复时间的电力应用
    使用建议:
    - 确保安装时充分考虑散热需求,以避免过热损坏。
    - 在选择配套元件时,确保其额定电流和电压与VS-150EBU04匹配。
    - 对于高功率应用,建议使用额外的冷却措施,例如散热片或强制风冷。

    5. 兼容性和支持


    - 兼容性:VS-150EBU04 与大多数标准电源转换器和其他电力电子设备兼容。
    - 技术支持:Vishay Semiconductors 提供详细的技术文档和应用指南。如需更多支持,可联系官网提供的技术支持邮箱。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向恢复时间过长 | 检查是否符合正确的测试条件,必要时更换二极管 |
    | 正向电压降过高 | 确认是否连接正确且未超过额定电流 |
    | 工作温度异常 | 确保良好的散热条件,必要时增加散热装置 |

    7. 总结和推荐


    VS-150EBU04 Ultrafast Soft Recovery Diode 以其卓越的性能和广泛的应用范围,在高频率电力转换和焊接等领域表现出色。其超快的恢复时间和高效的EMI抑制能力使其成为电力电子系统的理想选择。如果您的应用需求符合上述特点,强烈推荐使用此款二极管。
    希望以上内容对您有所帮助!如果您有任何进一步的问题或需要更详细的资料,请随时联系 Vishay Semiconductors 的技术支持团队。

VS-150EBU04参数

参数
Ir - 反向电流 50μA
Vr-反向电压 400V
反向恢复时间 93ns
正向浪涌电流 1.5KA
配置 独立式
If - 正向电流 150A
15.9mm(Max)
12.4mm(Max)
4.95mm(Max)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

VS-150EBU04厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-150EBU04数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-150EBU04 VS-150EBU04数据手册

VS-150EBU04封装设计

查看详情并下载
Symbol
Footprint
3D Model
