VS-E4PU6006L-N3

产品分类: 整流二极管/整流桥
产品描述: 600V 450A 74ns 50μA 60A 独立式 TO-247AD 通孔安装
供应商型号: VS-E4PU6006L-N3GI-ND
供应商: Digi-Key
标准整包数: 1

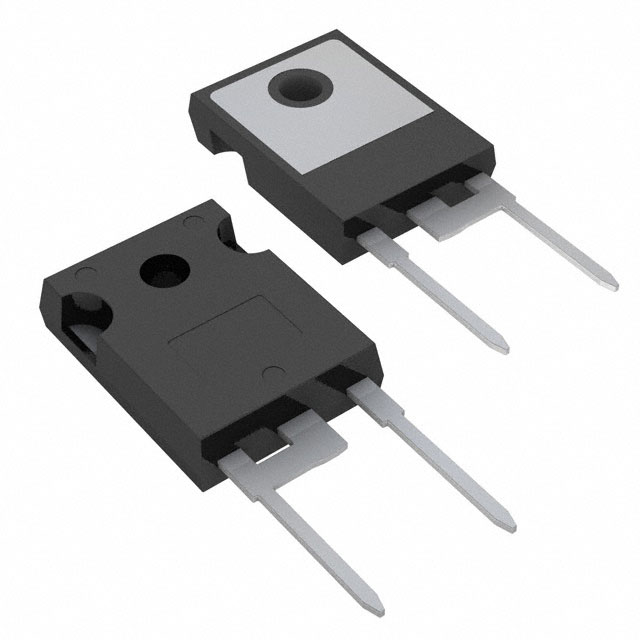

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-E4PU6006L-N3

VS-E4PU6006L-N3概述

    Vishay VS-E4PU6006L-N3 Ultrafast Soft Recovery Diode

    1. 产品简介


    Vishay Semiconductors的VS-E4PU6006L-N3是一款高性能的超快软恢复二极管(FRED),属于第四代FRED Pt®技术。这款二极管特别适用于断续模式(Critical)下的开关电源设计以及IGBT的续流二极管。它具有低反向恢复电流和非常低的正向电压降,能够显著降低开关损耗,提升系统整体效率。

    2. 技术参数


    以下是VS-E4PU6006L-N3的技术规格和性能参数:
    - 最大平均整流正向电流(IF(AV)):60 A
    - 反向阻断电压(VR):600 V
    - 正向电压降(VF):在IF = 60 A时为1.29 V(TJ = 25 °C),在IF = 60 A且TJ = 150 °C时为1.29 V
    - 反向恢复时间(trr):典型值74 ns(TJ = 25 °C),105 ns(TJ = 125 °C)
    - 最高工作结温(TJ):175 °C
    - 包装形式:TO-247AD 2L

    3. 产品特点和优势


    VS-E4PU6006L-N3的主要特点是采用了第四代FRED Pt®技术,具有以下显著优势:
    - 低反向恢复电流(IRRM)和反向恢复电荷(Qrr):这有助于减少开关过程中的瞬态损耗。
    - 非常低的正向电压降(VF):在大电流下仍能保持较低的电压降,从而提高系统的整体效率。
    - 高可靠性:聚酰亚胺封装芯片增强了器件的可靠性和耐用性。
    - 宽泛的工作温度范围:-55°C到+175°C,使其适用于各种严苛环境条件。

    4. 应用案例和使用建议


    该二极管广泛应用于断续模式下的开关电源设计,特别是在那些需要高性能和高可靠性的应用场合。使用时,应注意以下几点:
    - 在选择电路设计时,确保所选二极管的额定电流和电压与实际需求相匹配。
    - 使用散热片以避免过热,尤其是在高温环境下。
    - 建议进行详细热分析以确保正确安装和使用,特别是当器件运行在较高温度条件下时。

    5. 兼容性和支持


    VS-E4PU6006L-N3与标准的TO-247AD 2L封装兼容,可以轻松集成到现有的设计中。Vishay提供详尽的技术支持,包括在线资源和技术咨询,以帮助客户解决问题并优化设计。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    - 问题:过高的正向电压降
    - 解决方法:检查安装是否正确,确保散热良好。
    - 问题:过高的反向恢复电流
    - 解决方法:确认使用正确的驱动信号,必要时使用缓冲电路来减轻瞬态应力。

    7. 总结和推荐


    综上所述,VS-E4PU6006L-N3凭借其卓越的性能、高可靠性及广泛的适用范围,成为断续模式开关电源设计的理想选择。强烈推荐使用此产品,尤其是对于那些对效率和稳定性有较高要求的应用场合。

VS-E4PU6006L-N3参数

参数
If - 正向电流 60A
Ir - 反向电流 50μA
Vr-反向电压 600V
反向恢复时间 74ns
正向浪涌电流 450A
配置 独立式
15.87mm(Max)
5.31mm(Max)
20.7mm(Max)
通用封装 TO-247AD
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-E4PU6006L-N3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-E4PU6006L-N3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-E4PU6006L-N3 VS-E4PU6006L-N3数据手册

VS-E4PU6006L-N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7972 ¥ 23.6363
25+ $ 1.6045 ¥ 13.4278
100+ $ 1.3258 ¥ 11.0952
500+ $ 1.0975 ¥ 9.1845
1000+ $ 1.0231 ¥ 8.5621
2000+ $ 1.014 ¥ 8.4859
库存: 448
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.63
