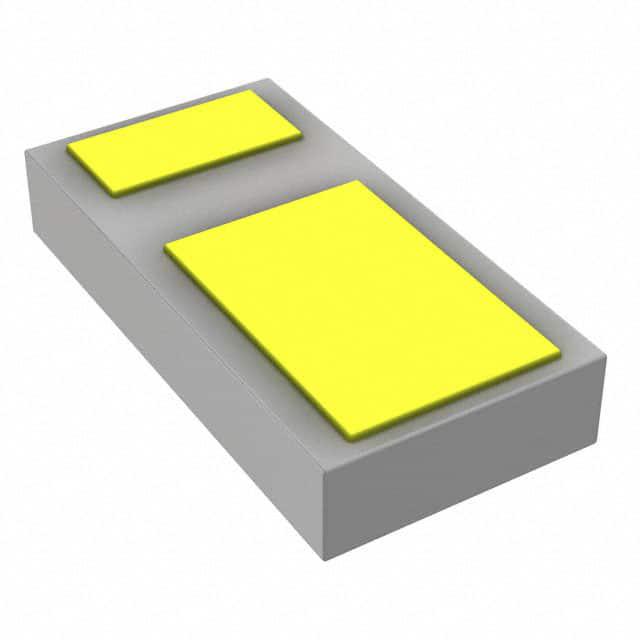

VSKY20301608-G4-08

产品分类: 整流二极管/整流桥
产品描述: 30V 28A 150μA 2A 独立式 CLP-1608-2L 贴片安装 1.6mm*800μm*310μm
供应商型号: 30C-VSKY20301608-G4-08 CLP1608-2L
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSKY20301608-G4-08

VSKY20301608-G4-08概述

    Vishay Semiconductors VSKY20301608 技术手册解析

    1. 产品简介


    VSKY20301608 是 Vishay Semiconductors 生产的一款肖特基二极管,适用于高速开关应用。这款表面贴装二极管特别适合需要低功耗和高效率的电子设备,如电源转换、电池充电器及消费电子产品中的稳压电路。

    2. 技术参数


    - 基本规格
    - 最大重复峰值反向电压:30 V
    - 最大平均正向整流电流(Vf = 0.5 V,Rth = 100 K/W):2 A
    - 峰值正向浪涌电流(8.3 ms 单半正弦波):28 A
    - 功率耗散(FR-4 板,50 mm x 50 mm,35 μm 铜单面):1000 mW
    - 热特性
    - 热阻抗(结到环境空气):100 K/W
    - 最大结温:125 °C
    - 存储温度范围:-65 至 +150 °C
    - 电气特性
    - 反向漏电流(Vr = 10 V):20 μA
    - 反向漏电流(Vr = 30 V):150 μA
    - 正向电压(If = 100 mA):0.290 - 0.320 V
    - 正向电压(If = 1 A):0.400 - 0.430 V
    - 正向电压(If = 2 A):0.500 - 0.530 V
    - 二极管电容(Vr = 0 V,f = 1 MHz):375 pF

    3. 产品特点和优势


    - 高开关速度:非常适合需要快速响应的应用。
    - 低损耗:正向电压降非常低,有助于减少功率损耗。
    - 小巧尺寸:仅为 1.6 mm x 0.8 mm x 0.31 mm,适用于空间受限的设计。
    - 高可靠性:具有较高的反向击穿电压和正向浪涌电流承受能力,保证长期稳定运行。

    4. 应用案例和使用建议


    - 应用场景:VSKY20301608 常用于电源转换电路、DC-DC 转换器、电池充电器等场合,尤其适用于高频开关电源。
    - 使用建议:确保设计时考虑散热措施,以避免长时间工作下的热累积效应。同时,建议进行适当的电路仿真和测试,以验证产品的实际性能。

    5. 兼容性和支持


    - 兼容性:该产品与大多数标准表面贴装工艺兼容,可以与其他常见的表面贴装元器件一同焊接在 PCB 上。
    - 支持信息:Vishay 提供详尽的技术文档和支持服务,可通过官方网站上的技术支持邮箱获取更多信息和技术援助。

    6. 常见问题与解决方案


    - 问题一:如何提高 VSKY20301608 的使用寿命?
    - 解决方案:确保散热良好,避免长时间过载工作,定期检查并维护电路。
    - 问题二:VSKY20301608 在高温环境下表现如何?
    - 解决方案:尽管最高结温可达 125 °C,但在极端高温环境下仍需额外注意散热措施,以防止温度超过安全范围。

    7. 总结和推荐


    VSKY20301608 是一款优秀的肖特基二极管,具有高开关速度、低损耗和紧凑尺寸等特点。它在多种应用中表现出色,特别是在需要高效能和紧凑设计的场合。考虑到其广泛的适用性和良好的可靠性,我们强烈推荐使用 VSKY20301608。

VSKY20301608-G4-08参数

参数
Ir - 反向电流 150μA
Vr-反向电压 30V
反向恢复时间 -
正向浪涌电流 28A
配置 独立式
If - 正向电流 2A
长*宽*高 1.6mm*800μm*310μm
通用封装 CLP-1608-2L
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VSKY20301608-G4-08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSKY20301608-G4-08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VSKY20301608-G4-08 VSKY20301608-G4-08数据手册

VSKY20301608-G4-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.254
100+ ¥ 0.836
1250+ ¥ 0.6974
2500+ ¥ 0.616
5000+ ¥ 0.561
库存: 51744
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 1.25
直接购买
加入购物车
