VS-MUR820-M3

产品分类: 整流二极管/整流桥
产品描述: 200V 100A 35ns 5μA 8A 独立式 TO-220AC 通孔安装
供应商型号: 30C-VS-MUR820-M3 TO-220AC-2
供应商: 云汉优选
标准整包数: 1

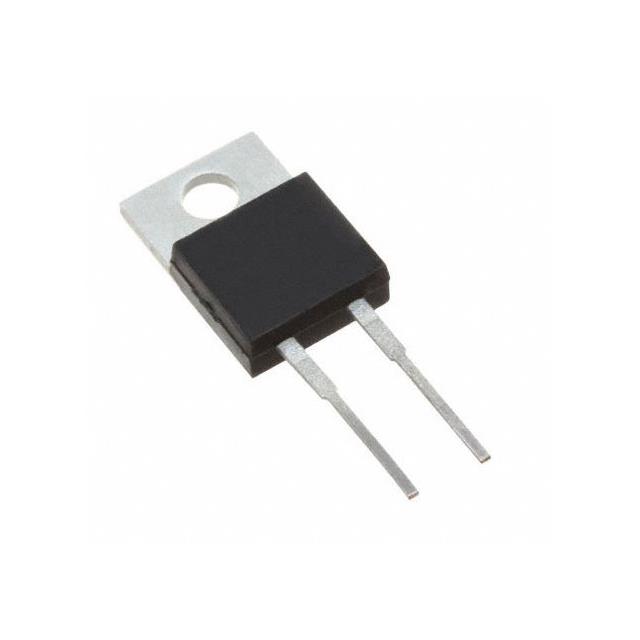

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-MUR820-M3

VS-MUR820-M3概述

    VS-MUR820-M3 Ultrafast Rectifier

    产品简介


    VS-MUR820-M3 是 Vishay Semiconductors 推出的一款超快恢复整流二极管(Ultrafast Rectifier),具有快速恢复时间和低正向电压降的特点。这款二极管专为需要高速度和高效率的应用设计,适用于开关电源(SMPS)、不间断电源(UPS)、直流到直流转换器(DC/DC converters)以及低压逆变器和斩波电机驱动器中的续流二极管(freewheeling diode)。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 正向电流 (平均) | 8 A |
    | 反向电压 | 200 V |
    | 正向电压 (IF=8A) 0.895 | 0.975 | V |
    | 反向漏电流 (VR rated) 5 | μA |
    | 结温 (最大) 175 °C |
    其他参数包括反向恢复时间(trr),存储电荷(Qrr)等,具体见技术手册。

    产品特点和优势


    VS-MUR820-M3 的独特功能包括:
    - 超快恢复时间
    - 低正向电压降
    - 高温环境下稳定运行(最高175°C)
    - 低漏电流
    - 符合JEDEC-JESD 47标准
    - 基于铂掺杂寿命控制和平面结构,保证优异的整体性能、耐用性和可靠性
    这些特点使得该二极管在高温和高效率应用中表现出色,特别适合现代电力电子系统的设计需求。

    应用案例和使用建议


    VS-MUR820-M3 通常用于以下应用场景:
    - 开关电源(SMPS)的输出整流
    - 不间断电源(UPS)系统
    - 直流到直流转换器(DC/DC converters)
    - 低压逆变器中的续流二极管
    - 斩波电机驱动器中的续流二极管
    使用建议:
    - 在高频开关电路中选择合适的工作频率,确保不会超过二极管的最大额定值。
    - 确保良好的散热设计,以防止因过热而损坏。
    - 考虑到反向恢复时间对系统性能的影响,可以采用合适的电路设计来优化性能。

    兼容性和支持


    VS-MUR820-M3 采用2L TO-220AC封装,与大多数现有的电源模块和系统兼容。Vishay Semiconductors 提供了详尽的技术支持文档和在线技术支持渠道,包括详细的规格书和常见问题解答,有助于用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:温度过高导致性能下降
    - 解决方案:改善散热设计,例如增加散热片或使用水冷系统。
    2. 问题:反向漏电流过高
    - 解决方案:检查电路设计是否有误,确保电路参数符合二极管的额定值。
    3. 问题:正向压降过高
    - 解决方案:检查连接线是否存在问题,或者是否需要更换为更低压降的二极管。

    总结和推荐


    VS-MUR820-M3 是一款高性能的超快恢复整流二极管,具有出色的耐用性和可靠性。它在高频开关电源应用中表现尤为出色,特别是在需要高速度和高效率的应用场合。如果您的设计需求满足上述要求,我们强烈推荐使用这款二极管。对于任何技术疑问,您可以通过提供的技术支持邮箱联系到Vishay Semiconductors的专业团队。

VS-MUR820-M3参数

参数
配置 独立式
If - 正向电流 8A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 35ns
正向浪涌电流 100A
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-MUR820-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-MUR820-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-MUR820-M3 VS-MUR820-M3数据手册

VS-MUR820-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
