VS-E5TX3012-M3

产品分类: 整流二极管/整流桥
产品描述: 100ns 30A TO-220AC 通孔安装
供应商型号: H-VS-E5TX3012-M3
供应商: 国内现货
标准整包数: 1000

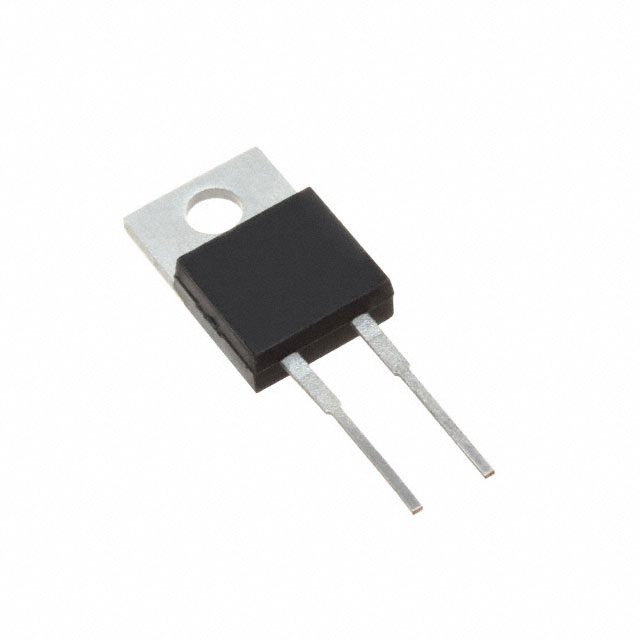

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-E5TX3012-M3

VS-E5TX3012-M3概述

    VS-E5TX3012-M3 Vishay Semiconductors Hyperfast Rectifier 技术手册解析

    1. 产品简介


    VS-E5TX3012-M3 是 Vishay Semiconductors 生产的一款超快恢复整流器(Hyperfast Rectifier),属于FRED Pt® G5系列。该器件具有低导通和开关损耗的特点,非常适合用于高频转换器,如软开关/谐振型转换器。它特别设计用于提高功率因数校正(PFC)和输出整流级的效率,适用于电动汽车/混合动力汽车(EV/HEV)电池充电站、太阳能逆变器的升压级以及不间断电源(UPS)应用。这些设备完美匹配与MOSFET或高速IGBT的配合使用。

    2. 技术参数


    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反向阻断电压 | VBR | IR = 100 μA | 1200 | - | - | V |
    | 正向电压 | VF | IF = 30 A | - | 2.6 | 3.3 | V |
    | 正向电压 | VF | IF = 30 A, TJ = 125 °C | - | 2.1 | - | V |
    | 反向泄漏电流 | IR | VR = VR 额定 | - | - | 50 | μA |
    | 反向泄漏电流 | IR | TJ = 125 °C, VR = VR 额定 | - | - | 500 | μA |
    | 结电容 | CT | VR = 200 V | - | 17 | - | pF |
    | 正向平均电流 | IF(AV) | TC = 83 °C, D = 0.50 | 30 | - | - | A |
    | 最大结温 | TJ max. | - | - | 175 | °C |

    3. 产品特点和优势


    - 超快恢复和优化的Qrr:超快恢复时间和较低的反向恢复电荷Qrr使得器件具有出色的性能。
    - 最佳导通电压降和开关损耗折衷:低导通电压降和优秀的开关损耗性能使该器件在高频应用中表现出色。
    - 高结温工作能力:最大工作结温可达175°C,适应高温环境。
    - 聚酰亚胺钝化:提高器件的可靠性和耐久性。
    - 环境友好:符合RoHS标准,无卤素。

    4. 应用案例和使用建议


    应用案例:
    - 用于电动汽车/混合动力汽车(EV/HEV)电池充电站的PFC和输出整流。
    - 用于太阳能逆变器的升压级。
    - 用于不间断电源(UPS)的应用场合。
    使用建议:
    - 在设计电路时,注意保证散热良好,以防止器件因过热而失效。
    - 根据不同的应用环境选择合适的封装形式。
    - 考虑到高频工作下的EMI问题,需要在设计中加入适当的滤波措施。

    5. 兼容性和支持


    兼容性:
    - 该器件与各种MOSFET和IGBT器件兼容,适用于多种高频转换器设计。
    支持:
    - Vishay提供全面的技术支持和客户支持服务,可以通过指定的邮件地址获取帮助。

    6. 常见问题与解决方案


    常见问题及解决办法:
    - 问题1:器件在高频工作时发热严重。
    - 解决办法:增加散热片或采用强制风冷措施。
    - 问题2:反向恢复过程中出现较大的电流冲击。
    - 解决办法:在电路中添加缓冲电路,减小电流变化率。
    - 问题3:器件在高温环境下工作时性能下降。
    - 解决办法:采用更大尺寸的散热器,或者考虑使用更高散热效率的封装。

    7. 总结和推荐


    总结:
    - 主要优点:低导通和开关损耗、出色的高频工作性能、良好的温度适应性、环境友好。
    - 推荐:由于其出色的性能和广泛的适用范围,该器件在高频转换器设计中是一个极佳的选择,特别适合用于电动汽车、太阳能和UPS等应用。
    最终推荐:
    强烈推荐该器件用于需要高性能、高可靠性的高频转换器设计项目中。

VS-E5TX3012-M3参数

参数
Vr-反向电压 -
反向恢复时间 100ns
正向浪涌电流 -
配置 -
If - 正向电流 30A
Ir - 反向电流 -
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-E5TX3012-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-E5TX3012-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-E5TX3012-M3 VS-E5TX3012-M3数据手册

VS-E5TX3012-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
