首页  >  产品百科  >  V12PM12-M3/86A

V12PM12-M3/86A

产品分类: 整流二极管/整流桥
产品描述: 120V 160A 500μA 12A 独立式 TO-277A 贴片安装
供应商型号: 78-V12PM12-M3/86A
供应商: Mouser
标准整包数: 1

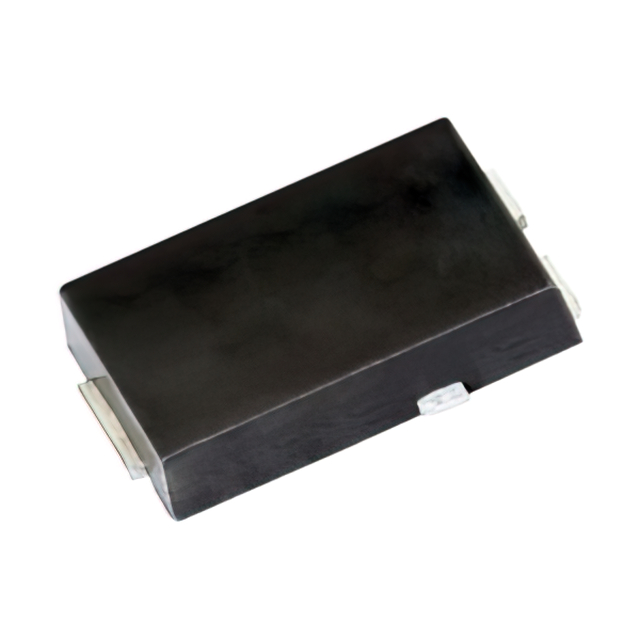

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V12PM12-M3/86A

V12PM12-M3/86A概述

    Vishay General Semiconductor V12P12 Trench MOS Barrier Schottky Rectifier

    1. 产品简介


    Vishay General Semiconductor 的 V12P12 是一款高性能的表面贴装型沟槽式 MOS 栅栏肖特基整流器。这种二极管具有非常低的正向电压降(VF),适用于多种高频低电压电力转换应用,如逆变器、续流保护、DC/DC 转换器及极性保护。

    2. 技术参数


    V12P12 的主要技术规格如下:
    - 最大重复峰值反向电压(VRRM):120 V
    - 最大平均正向整流电流(IF(AV)):12 A
    - 峰值正向浪涌电流(IFSM):150 A(单半正弦波)
    - 非重复雪崩能量(EAS):100 mJ
    - 正向电压降(VF):0.51 V @ IF = 6 A;0.63 V @ IF = 12 A
    - 最大工作结温(TJ max.):150 °C
    - 热阻抗(RθJA):60 °C/W
    - 工作结温和存储温度范围:-40 至 +150 °C

    3. 产品特点和优势


    V12P12 拥有以下特点和优势:
    - 超低正向电压降:低至 0.51 V,使得功率损耗显著降低,提高了整体效率。
    - 高电流密度:适合自动化装配,且具有很好的电流处理能力。
    - Trench MOS Schottky 技术:结合了 Trench MOS 和肖特基二极管的优点,实现了高性能的电流处理能力。
    - 高可靠性:满足 MSL 级别 1 标准,可承受高达 260 °C 的峰值温度,确保在高温环境下也能稳定运行。
    - 车规级认证:提供 AEC-Q101 认证版本,适用于汽车应用。

    4. 应用案例和使用建议


    V12P12 适用于以下应用:
    - 低电压高频逆变器:用于转换器电路中,保证快速响应和高效率。
    - 续流保护:在电源管理中起到续流作用,防止电流中断导致损坏。
    - DC/DC 转换器:可用于提高电源转换的效率,特别是在车载充电器和开关电源中。
    使用建议:
    - 在安装时,应确保 PCB 设计符合 Vishay 推荐的布局规范,以达到最佳散热效果。
    - 在高频应用中,需考虑寄生电容的影响,选择合适的驱动频率以减少电磁干扰。
    - 在极端温度环境中,应注意温度对正向电压降的影响,适当调整设计参数以保持稳定性能。

    5. 兼容性和支持


    V12P12 与其他标准组件兼容,符合 JEDEC 标准 TO-277A 封装。此外,Vishay 提供技术支持和售后服务,客户可以通过官方网站或指定邮箱获取详细资料和技术支持。

    6. 常见问题与解决方案


    - 问题:安装过程中如何避免损坏?
    - 解决方案:遵循 Vishay 提供的安装指南,采用适当的焊接技术和工具进行操作。
    - 问题:在高温环境下,整流器是否会失效?
    - 解决方案:确保散热设计合理,使用散热片或强制风冷,以确保整流器在规定的工作温度范围内运行。
    - 问题:如何验证整流器是否正常工作?
    - 解决方案:通过测量输出电压和电流,确保符合设计要求。必要时,可以参考厂商提供的测试方法和曲线图。

    7. 总结和推荐


    综上所述,Vishay General Semiconductor 的 V12P12 具备高性能、高可靠性和广泛的应用范围,是电源管理和电力转换领域的理想选择。我们强烈推荐这款产品用于需要高效、高电流密度和高可靠性的应用场合。

V12PM12-M3/86A参数

参数
配置 独立式
If - 正向电流 12A
Ir - 反向电流 500μA
Vr-反向电压 120V
反向恢复时间 -
正向浪涌电流 160A
4.35mm(Max)
6.15mm(Max)
1.2mm(Max)
通用封装 TO-277A
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

V12PM12-M3/86A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V12PM12-M3/86A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V12PM12-M3/86A V12PM12-M3/86A数据手册

V12PM12-M3/86A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.15 ¥ 9.7175
10+ $ 0.7682 ¥ 6.4913
100+ $ 0.5687 ¥ 4.8055
250+ $ 0.5573 ¥ 4.709
500+ $ 0.4428 ¥ 3.7417
1000+ $ 0.351 ¥ 2.966
1500+ $ 0.3013 ¥ 2.5462
库存: 1896
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.71
