VS-12F100

产品分类: 整流二极管/整流桥

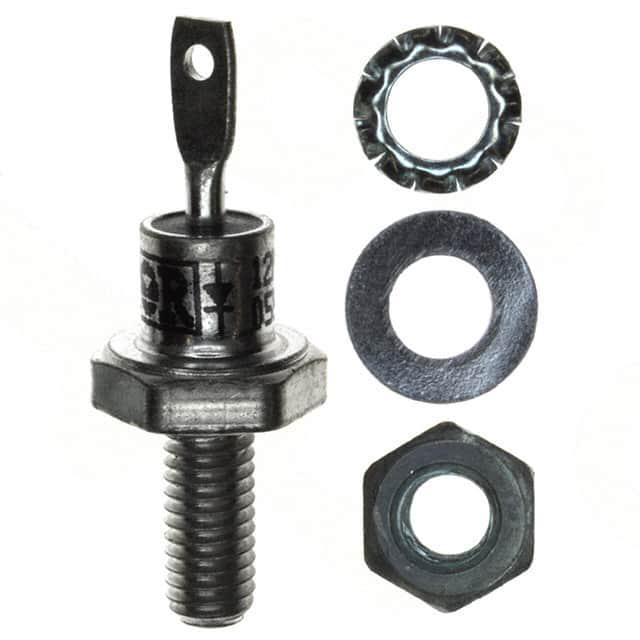

产品描述: Vishay 整流二极管 二极管, 12A, 1000V, 螺纹, DO-4封装, 2针
供应商型号: VS-12F100
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-12F100

VS-12F100概述

    VS-12F(R) 系列标准恢复二极管技术手册

    1. 产品简介


    VS-12F(R)系列是由Vishay公司生产的标准恢复二极管(Stud版本),适用于工业和消费级应用。该系列二极管具有高浪涌电流能力,可在广泛的电流范围内运作,最高电压额定值可达1200V。该系列适用于电池充电器、转换器、电源供应和机床控制等多种应用场合。

    2. 技术参数


    | 参数 | 规格 |

    | 最大平均正向电流 | 12A |
    | 最大有效值正向电流 | 19A |
    | 最大单周期正向浪涌电流 | 265A (50Hz) / 280A (60Hz) |
    | 最大 I2t 值 | 351A2s (50Hz) / 320A2s (60Hz) |
    | 最大重复峰值反向电压 | 100V - 1200V |
    | 最大存储温度范围 | -65°C 到 +200°C |
    | 最大结温范围 | -65°C 到 +175°C |

    3. 产品特点和优势


    - 高浪涌电流能力:能够在短时间内承受高电流冲击,提高系统可靠性。
    - 宽电流范围:适合多种应用场景,包括电池充电器、电源供应等。
    - 设计和资格认证:适用于工业和消费级应用,确保高性能和稳定性。
    - 散热特性好:最大热阻为2K/W(DC操作),保证在高温环境下仍能稳定运行。

    4. 应用案例和使用建议


    VS-12F(R)系列广泛应用于电池充电器、转换器、电源供应和机床控制等设备中。在使用过程中,应注意以下几点:
    - 散热管理:在高功率应用中,应采取有效的散热措施,如使用散热器或强制风冷,以保持良好的工作温度。
    - 正确连接:根据应用需求选择合适的极性连接方式(正常极性和反向极性),避免因错误连接导致损坏。
    - 环境适应性:考虑工作环境的温度和湿度,选择合适的工作条件以确保可靠运行。

    5. 兼容性和支持


    - 兼容性:VS-12F(R)系列二极管与标准DO-4封装(DO-203AA)兼容,可以方便地替换现有的同类产品。
    - 技术支持:如需进一步的技术支持或帮助,可联系Vishay公司的技术支持团队,区域支持邮箱见文档开头。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热措施,确保安装稳固,适当增大散热器面积 |
    | 工作电流不稳定 | 检查电源输入是否稳定,确认负载条件 |
    | 反向电压过高 | 检查电路连接,确认反向电压不超过最大允许值 |

    7. 总结和推荐


    VS-12F(R)系列标准恢复二极管是一款性能优异、广泛应用的电子元器件,具备高浪涌电流能力和宽广的应用范围。其在工业和消费级应用中的表现令人满意,是替代传统二极管的理想选择。对于需要高可靠性、良好散热性能的应用,强烈推荐使用VS-12F(R)系列二极管。

VS-12F100参数

参数
Ir - 反向电流 12mA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 280A
配置 独立式
If - 正向电流 12A
长*宽*高 12.69mm*11mm*31.8mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-12F100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-12F100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-12F100 VS-12F100数据手册

VS-12F100封装设计

查看详情并下载
Symbol
Footprint
3D Model
