VSSAF3N50-M3/6A

产品分类: 整流二极管/整流桥
产品描述: 50V 80A 1mA 2.7A 独立式 DO-221AC-2 贴片安装
供应商型号: 78-VSSAF3N50-M36A
供应商: Mouser
标准整包数: 1

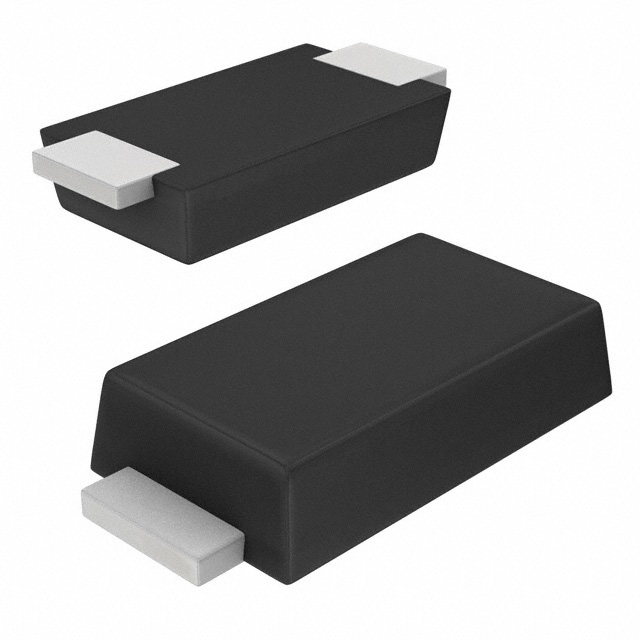

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSSAF3N50-M3/6A

VSSAF3N50-M3/6A概述

    VSSAF3N50 Surface Mount Trench MOS Barrier Schottky Rectifier

    1. 产品简介


    VSSAF3N50 是一款表面贴装式沟槽式 MOS 栅极势垒肖特基整流器,适用于低电压、高频率逆变器、自由轮、直流/直流转换器和极性保护应用。该器件采用先进的 Trench MOS Schottky 技术,旨在实现低损耗、高效能的应用需求。

    2. 技术参数


    | 参数 | 符号 | 典型值 | 最大值 | 单位 |

    | 最大重复峰值反向电压 | VRRM | 50 V |
    | 最大直流正向电流 | IF | 3.0 A |
    | 峰值正向浪涌电流 | IFSM | 80 A |
    | 正向压降 | VF | 0.40 | 0.54 | V |
    | 工作结温和存储温度范围 | TJ, TSTG | -40 到 +150 °C |
    | 结温最大值 | TJ max. 150 | °C |
    | 有效热阻(结到环境) | RθJA | 115 °C/W |
    | 有效热阻(结到安装点) | RθJM | 12 °C/W |

    3. 产品特点和优势


    - 非常低的外形:典型高度为 0.95 毫米,适合自动化放置。
    - 高效能:采用 Trench MOS Schottky 技术,实现了低功耗和高效率。
    - 低正向压降:在 3.0 A 电流下正向压降仅为 0.40 V。
    - 满足 MSL 级别 1:符合 J-STD-020 标准,最高峰值焊接温度为 260 °C。
    - 符合无卤素、RoHS 标准:商业级应用,绿色环保。

    4. 应用案例和使用建议


    典型应用场景:
    - 低电压高频率逆变器:用于驱动电机、电源转换等领域。
    - 自由轮应用:在电源转换电路中防止反向电流。
    - 直流/直流转换器:用于功率管理,提高系统效率。
    - 极性保护应用:避免错误连接导致的损坏。
    使用建议:
    - 散热设计:确保铜垫面积至少为 5 cm²,以增强散热效果。
    - 电流限制:由于正向电流峰值可达 80 A,使用时需考虑电路的设计和安全防护。

    5. 兼容性和支持


    - 兼容性:VSSAF3N50 可与其他标准表面贴装器件(如 SLIM SMA 封装)兼容。
    - 技术支持:如果您有任何技术疑问,可以通过指定邮箱联系 Vishay 的技术支持团队。

    6. 常见问题与解决方案


    1. 如何处理高频率下的噪声问题?
    - 解决方案:通过优化电路布局,减少引线长度,以及添加合适的滤波电容来降低噪声。
    2. 如何确保良好的散热效果?
    - 解决方案:使用大尺寸铜垫,确保器件底部与 PCB 的良好接触,减少热阻。
    3. 如果需要更高的电流处理能力怎么办?
    - 解决方案:考虑使用更大封装的器件,如 SLIM SMA 封装。

    7. 总结和推荐


    总体评价:VSSAF3N50 表面贴装式沟槽式 MOS 栅极势垒肖特基整流器以其出色的性能、高效的能源利用和紧凑的外形,在多种应用中表现出色。它特别适合于低电压高频率环境下的应用。
    推荐:鉴于其优异的性能和广泛的应用范围,我们强烈推荐将 VSSAF3N50 作为您的首选解决方案,特别是在需要高可靠性和高性能的场合。

VSSAF3N50-M3/6A参数

参数
反向恢复时间 -
正向浪涌电流 80A
配置 独立式
If - 正向电流 2.7A
Ir - 反向电流 1mA
Vr-反向电压 50V
4.35mm(Max)
2.7mm(Max)
1mm(Max)
通用封装 DO-221AC-2
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

VSSAF3N50-M3/6A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSSAF3N50-M3/6A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VSSAF3N50-M3/6A VSSAF3N50-M3/6A数据手册

VSSAF3N50-M3/6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.506 ¥ 4.2757
10+ $ 0.2841 ¥ 2.4002
100+ $ 0.245 ¥ 2.0698
500+ $ 0.187 ¥ 1.5514
1000+ $ 0.1685 ¥ 1.4237
3500+ $ 0.1447 ¥ 1.2229
7000+ $ 0.1307 ¥ 1.1042
库存: 1396
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.27
