40CPQ045

产品分类: 整流二极管/整流桥
产品描述: 3.5KA 4mA 20A 双commoncathode TO-247AC 通孔安装 15.87mm*5.31mm*20.7mm
供应商型号: LDL-40CPQ045
供应商: 海外现货
标准整包数: 1

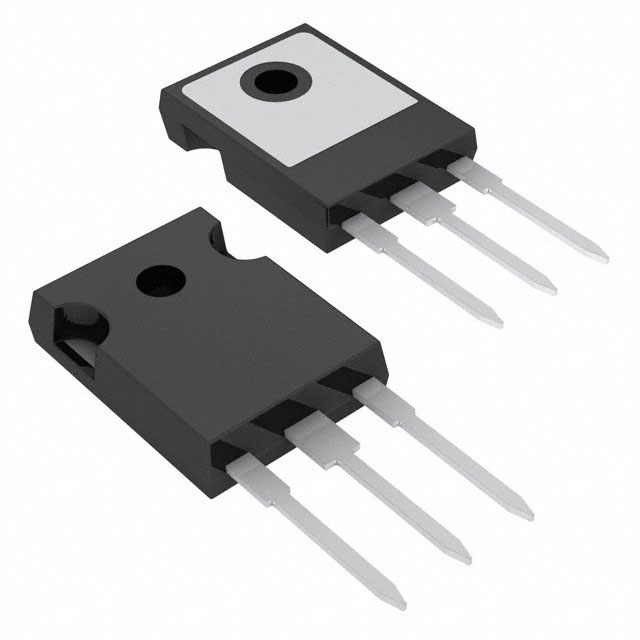

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 40CPQ045

40CPQ045概述


    产品简介


    产品类型:中心抽头肖特基整流器
    主要功能:用于低正向电压降、中等漏电流的高性能整流器。
    应用领域:广泛应用于开关电源、转换器、续流二极管和反向电池保护。

    技术参数


    - 最大平均正向电流:40A(50%占空比,TC = 120°C,矩形波)
    - 最大单次非重复浪涌电流:3500A(5μs正弦波或3μs矩形脉冲)
    - 非重复雪崩能量:27mJ(TJ = 25°C,IAS = 4A,L = 3.4mH)
    - 重复雪崩电流:4A(电流线性衰减至零,1μs内)
    - 最大直流反向电压:35V/40V/45V(根据型号)
    - 最大结温范围:-55°C 至 150°C
    - 最大存储温度范围:-55°C 至 150°C
    - 热阻抗:结到外壳1.25°C/W(单腿),结到外壳0.63°C/W(整个封装)
    - 重量:约6克
    - 封装:TO-247AC(TO-3P)

    产品特点和优势


    - 低正向电压降:典型值为0.43V(20A,TJ = 125°C),这使得该器件非常适合高频操作。
    - 高可靠性:通过专利屏障技术确保结温高达150°C时仍能可靠运行。
    - 高纯度封装:采用高温环氧树脂封装,提供卓越的机械强度和防潮性能。
    - 鲁棒性和长期可靠性:配备保护环以增强坚固性和耐久性。
    - 优化设计:适用于各种电子设备,如电源管理模块、电机驱动等。

    应用案例和使用建议


    应用案例
    该肖特基整流器广泛应用于多种电力电子系统,如开关电源和转换器。例如,在电源转换器中,它能有效降低损耗并提高效率。
    使用建议
    - 散热设计:由于最大结温达到150°C,需要确保良好的散热措施,比如使用高效散热器和良好的空气流通。
    - 电路布局:在布线时尽量减少寄生电感的影响,特别是当器件承受大电流时。
    - 测试与验证:在正式部署前进行充分的测试和验证,以确保其在特定环境下的稳定性和可靠性。

    兼容性和支持


    - 兼容性:此器件与其他常见的电子元件和设备具有良好的兼容性。
    - 支持:供应商提供了详尽的技术文档和支持服务,包括安装指南、电气特性图表和常见问题解答。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热不足导致过热 | 增加散热器面积,确保良好的空气流通,必要时使用冷却风扇。 |
    | 反向电压过大导致损坏 | 确保输入电压不超过最大额定值,并添加合适的保护电路。 |
    | 正向电压降过高 | 检查连接是否松动,确保引脚接触良好。 |

    总结和推荐


    优点:
    - 低正向电压降:显著提高效率。
    - 高可靠性:适合恶劣环境下的应用。
    - 易集成:便于在多种电路中集成。
    推荐使用:
    这款40CPQ系列肖特基整流器凭借其优秀的性能和可靠性,在各类电力电子应用中表现出色。对于需要低损耗、高频率工作的系统来说,这是一个非常理想的选择。我们强烈推荐使用该产品,并建议在实际应用中充分考虑其散热要求。

40CPQ045参数

参数 值
If-正向电流 20A
Ir-反向电流 4mA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 3.5KA
配置 双commoncathode
长*宽*高 15.87mm*5.31mm*20.7mm
通用封装 TO-247AC
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

40CPQ045厂商介绍

Vishay是从事分立电子元件等的公司。其业务主要涉及电阻、MOSFET、二极管、电容器等分立元件,应用于汽车、工业、通信等八大领域,在全球17个国家设有69个制造基地。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Vishay Intertechnology 相关型号,如 SMBJ5.0CA、SN65HVD3082EDR、6N137、MMBT2222A 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

40CPQ045数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY 40CPQ045 40CPQ045数据手册

40CPQ045封装设计

查看详情并下载
Symbol
Footprint
3D Model
