VS-100MT160PBPBF

产品分类: 整流二极管/整流桥
产品描述: 1.6KV 470A 5mA 100A MTPB-7 底座安装 63.5mm*32.5mm*16mm
供应商型号: 3373284
供应商: 海外现货
标准整包数: 1

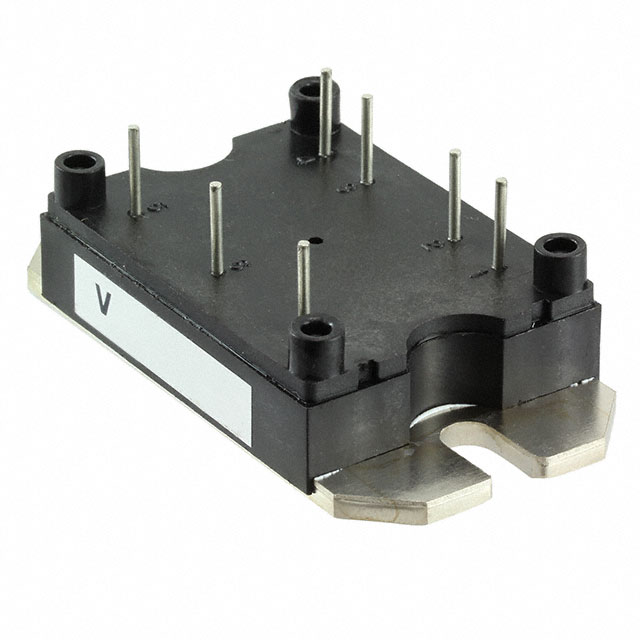

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-100MT160PBPBF

VS-100MT160PBPBF概述

    Vishay Semiconductors' Three-Phase Bridge Rectifiers

    1. 产品简介


    Vishay Semiconductors的三相桥整流器系列(型号VS-40MT160P.PbF、VS-70MT160P.PbF、VS-100MT160P.PbF)是一系列高性能的功率模块,适用于多种工业级应用。这些整流器集成了低正向电压降(Low VF)、紧凑封装、直接散热等特点,非常适合电源转换、焊接、不间断电源(UPS)、开关电源(SMPS)、电机驱动以及通用和重型应用等场合。

    2. 技术参数


    | 参数 | VS-40MT160P | VS-70MT160P | VS-100MT160P |
    ||
    | 最大直流输出电流(IO) | 45 A | 75 A | 100 A |
    | 反向峰值电压(VRRM) | 1600 V | 1600 V | 1600 V |
    | 最大非重复浪涌电流(IFSM) | 50 Hz: 270 A
    60 Hz: 280 A | 50 Hz: 380 A
    60 Hz: 398 A | 50 Hz: 450 A
    60 Hz: 470 A |
    | 最大峰值电流(fusing I2t) | 3650 A2s | 7240 A2s | 10130 A2s |
    | 正向电压降(VFM) | TJ = 25°C时,1.45 V | TJ = 25°C时,1.45 V | TJ = 25°C时,1.51 V |
    | 热阻抗(RthJC) | DC操作下,0.27 K/W | DC操作下,0.23 K/W | DC操作下,0.19 K/W |

    3. 产品特点和优势


    - 低正向电压降(Low VF):确保高效率和低损耗。
    - 紧凑型设计:简化安装,节省空间。
    - 直接安装散热器:提高散热效果,增强可靠性。
    - 高绝缘电压(3500 VRMS):确保安全运行。
    - 低热阻(RthJC):保证长期稳定性能。

    4. 应用案例和使用建议


    这些三相桥整流器广泛应用于工业级别的电源转换机、焊接系统、UPS和SMPS等领域。对于需要高效能和稳定性的应用场景,这些整流器尤为适用。建议在设计时充分考虑散热措施,如选择合适的散热器和固定扭矩以确保模块与散热器的紧密连接。

    5. 兼容性和支持


    这些整流器具备出色的兼容性,可以方便地集成到现有的电子系统中。Vishay公司提供详尽的技术文档和支持,帮助客户解决在设计和使用过程中可能遇到的问题。同时,公司也提供了详细的订购信息和文档链接,方便客户查询和下载相关资料。

    6. 常见问题与解决方案


    - 问题:安装后模块温度过高。
    - 解决方案:检查散热器的安装是否正确,确保良好的接触和适当的冷却措施。

    - 问题:电流波动较大。
    - 解决方案:确认电源输入稳定,并检查系统中的滤波电容是否正常工作。
    - 问题:模块失效。
    - 解决方案:检查是否超过最大额定值,并确保正确安装和维护。

    7. 总结和推荐


    综上所述,Vishay Semiconductors的三相桥整流器在效率、可靠性、散热性能等方面表现优异,非常适合工业应用。强烈推荐在需要高性能、高可靠性的电力系统中使用这些模块。无论是在电源转换、焊接还是其他重负载应用场景,这些整流器都能提供卓越的性能表现。

VS-100MT160PBPBF参数

参数
Ir - 反向电流 5mA
Vr-反向电压 1.6KV
反向恢复时间 -
正向浪涌电流 470A
配置 -
If - 正向电流 100A
长*宽*高 63.5mm*32.5mm*16mm
通用封装 MTPB-7
安装方式 底座安装
零件状态 在售
包装方式 托盘

VS-100MT160PBPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
