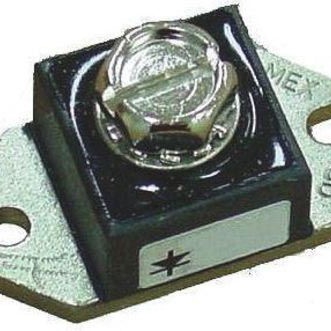

VS-123NQ100PBF

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 二极管, 120A, 100V, 面板, D 67封装, 2针
供应商型号: 844-123NQ100PBF
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-123NQ100PBF

VS-123NQ100PBF概述

    VS-123NQ100PbF 高性能肖特基整流器

    产品简介


    VS-123NQ100PbF 是 Vishay Semiconductors 推出的一款高性能肖特基整流器模块系列,专门设计用于高电流环境下的开关电源、电镀电源、不间断电源(UPS)系统、转换器、续流二极管和焊接应用等领域。这款肖特基整流器采用 HALFPACK 封装,能够承受高达 120 安培的平均正向电流和 100 伏的反向电压。

    技术参数


    | 参数符号 | 描述及条件 | 值 | 单位 |
    ||
    | IF(AV) | 平均正向电流 | 120 | A |
    | VRRM | 反向恢复峰值电压 | 100 | V |
    | IFSM | 最大单次非重复浪涌电流 | 12800 | A |
    | VF | 正向电压降 | 0.73 | V |
    | TJ | 结温范围 | -55到+175 | °C |
    | RthJC | 结到外壳的最大热阻 | 0.38 | °C/W |

    产品特点和优势


    VS-123NQ100PbF 具备以下几个显著的优势:
    - 高可靠性:工作温度范围广,达到 175°C,且采用了防护环结构,增强了耐用性和长期可靠性。
    - 低正向电压降:VF 为 0.73V,降低了电路中的功率损耗,提高了效率。
    - 高频操作:适用于高频率的电力转换应用。
    - UL 认证:产品通过了 UL 认证,编号为 E222165。

    应用案例和使用建议


    VS-123NQ100PbF 在各种工业应用中表现出色,如高电流开关电源、电镀电源、UPS 系统等。对于需要高可靠性和低损耗的应用场合,这款产品是理想的选择。
    使用建议:
    - 在选择安装位置时,确保散热良好,以避免结温过高导致的性能下降。
    - 考虑到其出色的高频性能,可应用于高频电源设计中,提高系统的整体效率。

    兼容性和支持


    VS-123NQ100PbF 可与其他 Vishay Semiconductors 的产品兼容,并提供全面的技术支持服务。如有技术问题,可通过指定的区域技术支持邮箱寻求帮助。

    常见问题与解决方案


    - Q: 正向电压降会随着温度升高而变化吗?
    - A: 是的。当温度从 25°C 升高到 125°C 时,正向电压降会从 0.91V 下降到 0.73V。建议在高温环境下进行更细致的测试和校准。

    - Q: 在什么条件下可以承受最大非重复浪涌电流?
    - A: 当结温保持在 25°C 时,可以在 5μs 的正弦波或 3μs 的矩形脉冲下承受 12800A 的非重复浪涌电流。

    总结和推荐


    综上所述,VS-123NQ100PbF 高性能肖特基整流器是一款具有优异电气特性和可靠性的重要元件。适用于需要高可靠性和低功耗的应用场景。鉴于其卓越的性能和广泛应用潜力,我们强烈推荐在设计高频、高可靠性电力转换电路时选用此产品。

VS-123NQ100PBF参数

参数
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 12.8KA
配置 独立式
If - 正向电流 120A
Ir - 反向电流 3mA
长*宽*高 39.62mm*19.69mm*15.11mm
安装方式 底座安装
零件状态 在售
包装方式 管装
