VS-T40HF60

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 40A, 600V, 面板, D-55封装, 2针
供应商型号: 4336178
供应商: 海外现货
标准整包数: 1

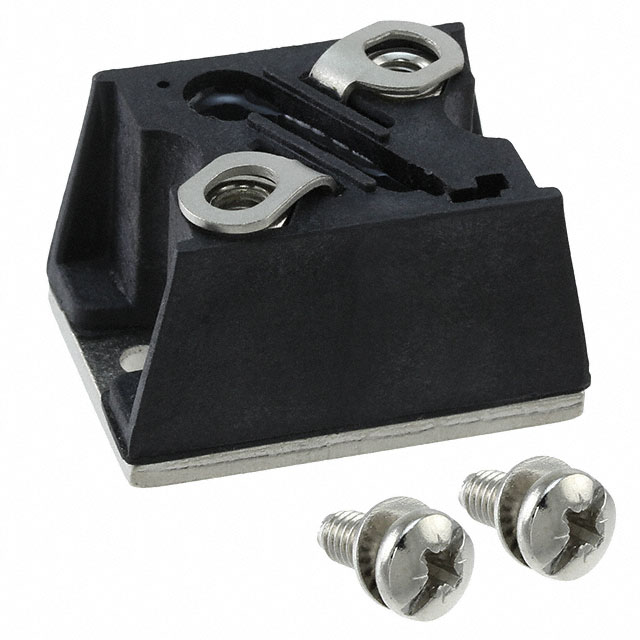

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-T40HF60

VS-T40HF60概述

    Vishay VS-T40HF, VS-T70HF, VS-T85HF, VS-T110HF Series Power Rectifiers

    1. 产品简介


    VS-T40HF, VS-T70HF, VS-T85HF, VS-T110HF系列是 Vishay 半导体公司生产的高可靠性电力整流二极管模块。这些模块适用于多种应用,如电源供应、电池充电器、焊机、电机控制及一般工业电流整流等。该系列产品提供了不同的电流和电压额定值,以适应各种需求,确保在不同应用场合下的稳定运行。

    2. 技术参数


    这些电力整流二极管模块的技术参数如下表所示:
    | 参数 | 符号 | 测试条件 | T40HF | T70HF | T85HF | T110HF |
    | :: | :: | :: | :: | :: | :: | :: |
    | 最大平均正向电流 (A) | IF(AV) | 40 | 70 | 85 | 110 |
    | 工作温度 (°C) | TC | 85 | 85 | 85 | 85 |
    | 最大RMS正向电流 (A) | IF(RMS) | 63 | 110 | 134 | 173 |
    | 最大单周期峰值非重复冲击电流 (A) | IFSM (50Hz) | 570 | 1200 | 1700 | 2000 |
    | 最大I2t熔断值 (A2s) (50Hz) | I2t | 1630 | 7100 | 14500 | 20500 |
    | 最大峰值反向泄漏电流 (mA) | IRRM (TJ=150°C) | 15 | 15 | 20 | 20 |
    | 最大热阻 (K/W) | RthJC (DC操作) | 1.36 | 0.69 | 0.62 | 0.47 |

    3. 产品特点和优势


    - 电气隔离基座板:电隔离基座板允许公共散热片构建紧凑型设计,提高了可靠性。
    - 高浪涌能力:模块具有出色的浪涌电流处理能力,适用于需要高电流的应用。
    - 3500 VRMS隔离电压:模块提供高的隔离电压,符合工业标准。
    - 简化机械设计:结构简单,易于组装,降低了生产成本。
    - UL认证:通过UL认证(E78996),安全可靠。
    - 工业级设计:满足工业水平的要求,保证长期稳定运行。


    4. 应用案例和使用建议


    这些模块广泛应用于以下场景:
    - 电源供应:确保稳定的电源输出,适用于服务器、电信设备等。
    - 电池充电器:为各种类型的电池提供高效充电。
    - 焊机:处理大电流,适用于焊接设备。
    - 电机控制:用于驱动和控制电动机,适用于工业自动化设备。
    - 其他工业用途:如工业电源、控制电路等。
    使用建议:
    - 在安装过程中,推荐使用固定化合物,并定期检查扭矩。
    - 避免长时间高温工作,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:这些模块可以与其他标准电力系统和设备兼容,便于集成到现有系统中。
    - 技术支持:Vishay半导体提供了详尽的文档和区域技术咨询支持(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)。

    6. 常见问题与解决方案


    1. 问:安装时需要多大的扭矩?
    - 答:推荐扭矩为1.3 Nm(± 10%),对于M3.5螺钉。
    2. 问:如何处理反向电压保护?
    - 答:使用合适的电压等级选择型号,确保不超过最大反向电压(VRRM)。
    3. 问:模块的最大电流是多少?
    - 答:根据具体型号,T40HF为40A,T70HF为70A,T85HF为85A,T110HF为110A。

    7. 总结和推荐


    总体而言,Vishay的VS-T40HF, VS-T70HF, VS-T85HF, VS-T110HF系列模块在性能、可靠性和兼容性方面表现出色。它们在工业应用中能够提供可靠的电流整流功能,尤其适合需要高功率、高稳定性的场合。我们强烈推荐这些模块用于各类电源、电机控制和焊接设备。通过提供多样化的电流和电压等级,Vishay的这一系列产品在当前市场上极具竞争力。

VS-T40HF60参数

参数
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 600A
配置 独立式
If - 正向电流 40A
Ir - 反向电流 15mA
长*宽*高 41mm*27mm*25mm
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-T40HF60厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-T40HF60数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-T40HF60 VS-T40HF60数据手册

VS-T40HF60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 167.3482
5+ ¥ 156.1916
10+ ¥ 153.4025
50+ ¥ 150.6133
100+ ¥ 150.6133
250+ ¥ 150.6133
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 167.34
