VS-16EDU06HM3/I

产品分类: 整流二极管/整流桥
产品描述: 600V 160A 55ns 15μA 16A 独立式 TO-263AC 贴片安装
供应商型号: 2725351
供应商: 海外现货
标准整包数: 1

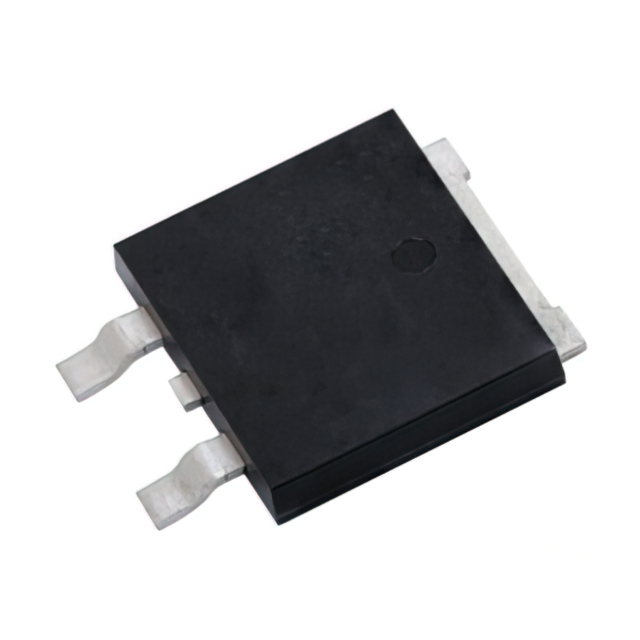

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-16EDU06HM3/I

VS-16EDU06HM3/I概述

    Vishay Semiconductors VS-16EDU06HM3 Ultrafast Rectifier

    1. 产品简介


    Vishay Semiconductors的VS-16EDU06HM3是一款高性能的超快恢复整流器,适用于各种电源转换应用。其主要功能包括出色的恢复时间和低前向电压降,非常适合在PFC(功率因数校正)、boost电路、照明及SMPS(开关模式电源)中的AC/DC部分作为续流二极管和钳位二极管使用。这些器件的特点在于其优化的前向电压降和超快恢复时间,以及柔软的恢复特性,使其在多种应用场景中表现出色。

    2. 技术参数


    - 型号:VS-16EDU06HM3
    - 最大前向平均电流(IF(AV)):16 A
    - 最大反向阻断电压(VR):600 V
    - 前向压降(VF):0.91 V @ IF=16 A, TJ=25°C;0.91 V @ IF=16 A, TJ=150°C
    - 反向漏电流(IR):0.07 mA @ VR rated, TJ=150°C
    - 反向恢复时间(trr):55 ns @ IF=1 A, dIF/dt=50 A/μs, VR=30 V;100 ns @ IF=16 A, dIF/dt=500 A/μs, VR=400 V
    - 额定温度范围:-55°C至+175°C

    3. 产品特点和优势


    VS-16EDU06HM3具备以下显著特点和优势:
    - 超快恢复时间:典型值为55 ns,显著减少电路中的开关损耗。
    - 低前向压降:典型值为0.91 V,有助于降低功耗。
    - 优化的存储电荷和恢复电流:最小化开关损耗,降低功率消耗。
    - 符合严格的可靠性标准:通过AEC-Q101认证,并满足JESD 201类2丝状测试要求。
    - 卓越的耐温性:最大工作结温可达175°C,适用于高温环境。

    4. 应用案例和使用建议


    VS-16EDU06HM3在多个应用中表现优异,特别是用于PFC电路和SMPS设计中。在设计时,用户可以考虑以下几个优化方案:
    - 确保散热良好,尤其是在高电流应用中。
    - 使用适当的PCB布局以减少杂散电感和寄生电容的影响。
    - 考虑在高电流应用中采用并联配置,以提高系统可靠性和冗余度。

    5. 兼容性和支持


    VS-16EDU06HM3采用了SMPD(TO-263AC)封装,易于集成到现有设计中。Vishay提供全方位的技术支持和维护服务,确保客户能够顺利使用和部署该产品。此外,Vishay还提供了详细的文档和支持工具,帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    - 问题:反向恢复时间过长
    - 解决方案:检查电路的布局是否导致较大的杂散电感,必要时可添加额外的RC缓冲电路来优化。

    - 问题:前向压降过高
    - 解决方案:确认器件的连接正确无误,特别是散热路径的设计需合理,确保器件能够正常工作在推荐的温度范围内。

    7. 总结和推荐


    综上所述,VS-16EDU06HM3是一款在性能、可靠性和适用性方面均表现优异的超快恢复整流器。其卓越的恢复时间和低功耗特性使其成为PFC、boost电路、照明和SMPS设计的理想选择。强烈推荐用户在相关应用中考虑使用此产品。

VS-16EDU06HM3/I参数

参数
Ir - 反向电流 15μA
Vr-反向电压 600V
反向恢复时间 55ns
正向浪涌电流 160A
配置 独立式
If - 正向电流 16A
10.2mm(Max)
8.99mm(Max)
1.8mm(Max)
通用封装 TO-263AC
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VS-16EDU06HM3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-16EDU06HM3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-16EDU06HM3/I VS-16EDU06HM3/I数据手册

VS-16EDU06HM3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
