首页  >  产品百科  >  VS-36MB20A

VS-36MB20A

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 35A峰值平均正向电流, 200V峰值反向重复电压, 4引脚, D 34封装, 螺纹
供应商型号: 9098844
供应商: 海外现货
标准整包数: 1

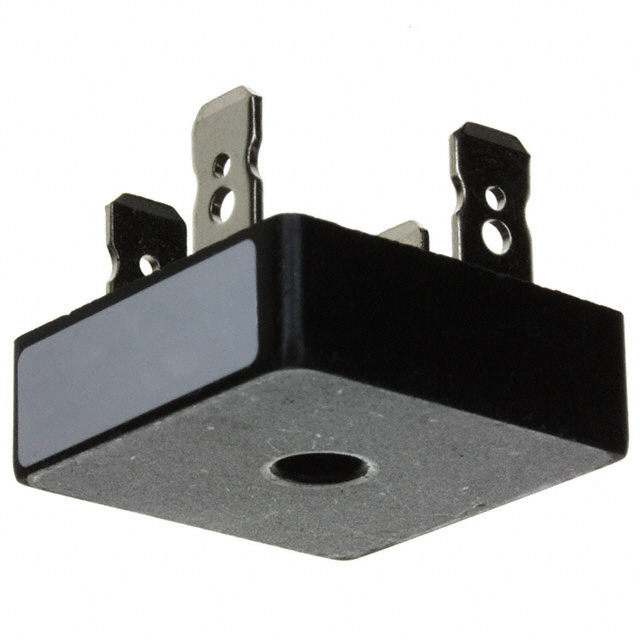

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-36MB20A

VS-36MB20A概述

    VS-MB 系列单相桥式整流器技术手册

    产品简介


    VS-MB系列是 Vishay Semiconductors 生产的单相桥式整流器,具有高可靠性及高效的电流转换能力。这些整流器设计用于一般用途和仪器仪表应用中,具备多种安装方式,如压接、绕线或焊接,适用于各种不同的应用环境。产品型号包括26MB..A 和 36MB..A系列,分别提供25A和35A的平均正向电流。

    技术参数


    以下是VS-MB系列的主要技术参数和性能指标:
    - 额定正向平均电流(IO): 25A(26MB..A),35A(36MB..A)
    - 最大重复峰值反向电压(VRRM): 200V到1200V
    - 瞬时非重复峰逆向电流(IFSM): 在交流电周期内10ms为400A(50Hz),420A(60Hz)
    - 热阻(RthJC): 1.7K/W(26MB-A),1.2K/W(36MB-A)
    - 耐受电压(RMS隔离电压): 2700V(板间)
    - 工作温度范围: -55°C至+150°C

    产品特点和优势


    - 通用终端: 支持压接、绕线和焊接三种连接方式,极大地提升了安装灵活性。
    - 高性能材料: 使用高导热系数的封装材料,有效散热。
    - UL认证: 拥有UL E300359认证,保证安全可靠。
    - 低阈值电压: 能够在大负载条件下保持较低的阈值电压,减少能量损耗。
    - 优良的体积功率比: 高度集成的设计使得体积小但功率密度高。

    应用案例和使用建议


    VS-MB系列广泛应用于通用电源设备、工业控制系统、家用电器等领域。在选择应用场合时,用户需要根据具体的工作条件选择适合的VRRM值,以确保整流器能够在额定电压下稳定运行。例如,在电源模块设计中,可以根据系统所需的输入电压和输出电流来选择合适的VS-MB型号。此外,建议使用带有散热片的安装方案,以便提高散热效率,延长使用寿命。

    兼容性和支持


    该系列产品设计与标准电路板兼容,易于与其他电气元件集成。Vishay Semiconductors提供详尽的技术支持,包括但不限于安装指南、故障排查文档等,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    1. 问题: 设备启动后整流器温度过高。
    - 解决办法: 增加散热措施,如增加散热片或降低负载。
    2. 问题: 整流器出现过电流保护。
    - 解决办法: 检查外部电路是否有短路情况,必要时调整负载。
    3. 问题: 整流器失效。
    - 解决办法: 检查输入电压是否超出额定范围,确认安装是否正确。

    总结和推荐


    VS-MB系列单相桥式整流器凭借其高可靠性、广泛的适用性和优良的性能,在工业控制和电源管理等领域表现出色。它不仅满足了基本的电气需求,而且提供了丰富的功能选项和优秀的兼容性,是广大工程师的优选之一。对于需要高可靠性和高效能的应用场景,强烈推荐使用VS-MB系列。

VS-36MB20A参数

参数
配置
If - 正向电流 35A
Ir - 反向电流 10μA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 500A
长*宽*高 28.5mm*28.5mm*9.8mm
零件状态 在售
包装方式 散装

VS-36MB20A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-36MB20A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-36MB20A VS-36MB20A数据手册

VS-36MB20A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.5283
10+ ¥ 35.6649
100+ ¥ 35.0164
500+ ¥ 35.0164
1000+ ¥ 35.0164
库存: 98
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 40.52
