首页  >  产品百科  >  VT3060C-E3/4W

VT3060C-E3/4W

产品分类: 整流二极管/整流桥
产品描述: 45V 170A 2mA 15A TO-220-3 通孔安装
供应商型号: 78-VT3060C-E3/4W
供应商: Mouser
标准整包数: 1

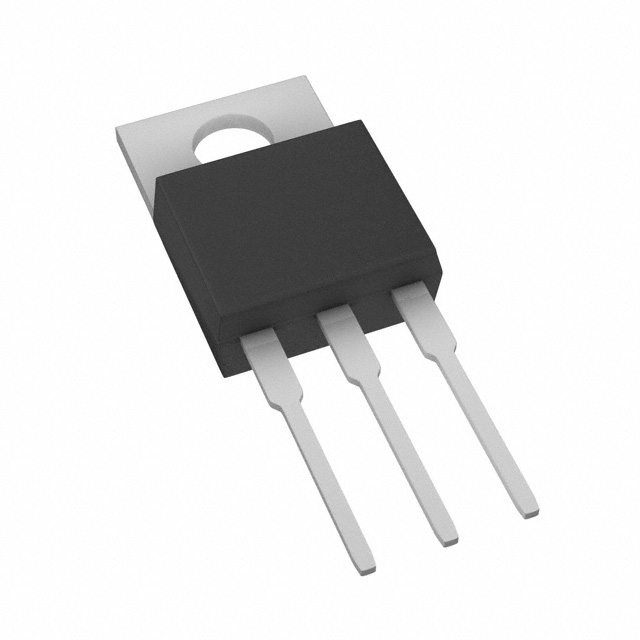

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VT3060C-E3/4W

VT3060C-E3/4W概述

    VT3060C-E3, VFT3060C-E3, VBT3060C-E3, VIT3060C-E3:高性能双高电压沟槽MOS栅栏肖特基整流器

    产品简介


    VT3060C-E3, VFT3060C-E3, VBT3060C-E3, VIT3060C-E3 是 Vishay General Semiconductor 出品的高性能双高电压沟槽MOS栅栏肖特基整流器。这些整流器适用于高频逆变器、开关电源、自由轮二极管、OR-ing 二极管、DC/DC 转换器以及反向电池保护等多种应用场合。它们采用 Trench MOS Schottky 技术,能够实现低前向电压降、低功率损耗,从而提供高效能运行。

    技术参数


    | 参数 | VT3060C | VFT3060C | VBT3060C | VIT3060C |

    | 最大重复峰值反向电压(VRRM) | 60 V | 60 V | 60 V | 60 V |
    | 最大平均正向整流电流(IF(AV)) | 30 A (每设备) | 30 A (每设备) | 30 A (每设备) | 30 A (每设备) |
    | 峰值正向浪涌电流(IFSM) | 170 A | 170 A | 170 A | 170 A |
    | 最大瞬态热阻(RθJC) (每二极管) | 2.5°C/W | 6.0°C/W | 2.5°C/W | 2.5°C/W |
    | 最大工作温度(TJ max.) | 150°C | 150°C | 150°C | 150°C |

    产品特点和优势


    VT3060C-E3 系列具备多项独特功能和优势,使其在市场上具有竞争力。具体如下:
    - Trench MOS Schottky 技术:通过此技术,整流器可实现低前向电压降,减少功耗。
    - 低前向电压降和低功耗:在 5 A 下前向电压降仅为 0.38 V,显著降低功率损耗。
    - 高效能操作:这些整流器特别适用于需要高效运行的应用场合。
    - 符合 MSL 等级 1 和 J-STD-020 标准:这些整流器经过严格的认证测试,确保可靠性和耐用性。
    - 高热稳定性:具有良好的热稳定性,允许更高的工作温度范围。

    应用案例和使用建议


    这些整流器广泛应用于多种高频率设备中,例如高频逆变器和开关电源。在具体应用中,可以通过选择适当的封装(如 TO-220AB 或 ITO-220AB)来满足不同的安装需求。为了优化性能,建议在设计时考虑散热管理,并确保足够的散热路径以防止过热。根据实际使用场景,可以选择不同型号以适应不同的电流要求。

    兼容性和支持


    VT3060C-E3 系列与多种设备和封装兼容,方便集成到现有系统中。制造商提供全面的技术支持和维护服务,确保客户能够获得最佳的产品体验。若需进一步技术支持,可以联系 Vishay 的区域技术团队(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下工作不稳定 | 确保良好的散热路径并使用合适的散热器 |
    | 工作电流超过额定值 | 选择更高额定电流的型号,或减小工作电流 |
    | 反向电池保护失效 | 检查接线和安装是否正确,确认所有连接点无松动 |

    总结和推荐


    VT3060C-E3 系列以其低功耗、高效率和优异的耐热性,在高频逆变器和电源转换器等应用中表现出色。它们在多个领域拥有广泛的应用前景,并且在技术参数上提供了出色的表现。强烈推荐给需要高性能整流器的应用开发者和技术工程师。

VT3060C-E3/4W参数

参数
Vr-反向电压 45V
反向恢复时间 -
正向浪涌电流 170A
配置 -
If - 正向电流 15A
Ir - 反向电流 2mA
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

VT3060C-E3/4W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VT3060C-E3/4W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VT3060C-E3/4W VT3060C-E3/4W数据手册

VT3060C-E3/4W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.5387 ¥ 4.5516
库存: 0
起订量: 8000 增量: 1
交货地:
最小起订量为:8000
合计: ¥ 0
直接购买
加入购物车
