首页  >  产品百科  >  GBPC1508-E4

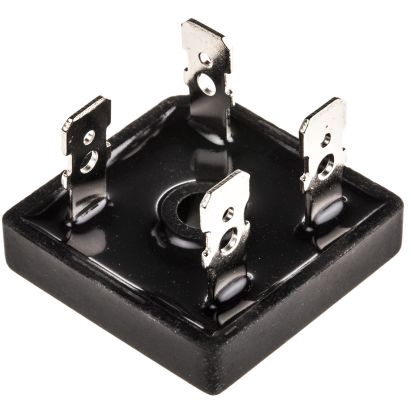

GBPC1508-E4

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 15A峰值平均正向电流, 800V峰值反向重复电压, 4引脚, GBPC封装, 螺纹
供应商型号: 1652346
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBPC1508-E4

GBPC1508-E4概述


    产品简介


    Vishay General Semiconductor的GBPC系列玻璃钝化单相桥式整流器(GBPC12, GBPC15, GBPC25, GBPC35)是专为广泛的工业和家用电器设计的高性能电子元器件。这些产品具有出色的瞬态能力和低反向泄漏电流特性,适用于交流/直流桥式全波整流电路,在电源管理、家庭电器、办公设备以及工业自动化等领域有着广泛的应用。

    技术参数


    GBPC系列的主要技术参数如下:
    - 最大重复峰值反向电压 (VRRM):50 V 至 1000 V
    - 最大均方根电压 (VRMS):35 V 至 700 V
    - 最大直流阻断电压 (VDC):50 V 至 1000 V
    - 最大平均正向整流输出电流 (IF(AV)):12 A, 15 A, 25 A, 35 A
    - 峰值正向浪涌电流 (IFSM):200 A, 300 A, 400 A
    - 反向漏电流 (IR):5 μA
    - 正向压降 (VF):1.1 V
    - 热阻抗 (RθJC):1.9 °C/W (GBPC12, GBPC15, GBPC25),1.4 °C/W (GBPC35)
    - 操作结温范围 (TJ, TSTG):-55°C 到 +150°C

    产品特点和优势


    GBPC系列的优势主要体现在以下几个方面:
    - UL认证:GBPC系列拥有UL认可文件号E54214,确保了产品的安全性能。
    - 通用终端连接方式:支持夹片、缠绕线或PCB焊接安装方式,提供了极高的灵活性。
    - 低热阻抗:出色的热管理能力,可在高温环境下保持稳定运行。
    - 高浪涌电流能力:可承受高达400 A的非重复性浪涌电流。
    - 环保合规性:RoHS符合,无卤素材料。

    应用案例和使用建议


    GBPC系列适用于各种类型的整流应用,例如AC/DC转换器、家庭电器、办公室设备以及工业自动化系统中的整流环节。这些器件可以高效地将交流电转换成直流电,适用于电源管理领域。在实际使用过程中,建议考虑散热设计,以确保设备能在额定温度范围内稳定工作。同时,应遵循正确的安装和维护指南,以保证最佳性能和长期可靠性。

    兼容性和支持


    GBPC系列可以与多种类型的电子设备和电路板进行兼容安装。制造商提供详尽的技术文档和用户指南,并设有专门的客户服务团队,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及解决方法:
    1. 问题:安装后设备无法正常工作。
    - 解决办法:检查连接方式是否正确,确保接线无误且接地良好。
    2. 问题:设备在高温下出现过热现象。
    - 解决办法:添加适当的散热措施,如增加散热片或风扇。
    3. 问题:设备出现意外的电压波动。
    - 解决办法:检查电源输入是否稳定,确保输入电压在规定的范围内。

    总结和推荐


    综上所述,Vishay General Semiconductor的GBPC系列玻璃钝化单相桥式整流器具备高性能、高可靠性以及广泛应用的特性。特别适合于需要稳定整流能力和高效散热的应用场景。鉴于其在设计和制造上的优势,我们强烈推荐使用该系列产品。无论是对于工业应用还是家庭电器领域,GBPC系列都能提供卓越的表现和可靠的支持。

GBPC1508-E4参数

参数
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 300A
配置
If - 正向电流 15A
长*宽*高 28.8mm*28.8mm*7.62mm
通用封装 GBPC4
安装方式 螺纹安装

GBPC1508-E4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBPC1508-E4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBPC1508-E4 GBPC1508-E4数据手册

GBPC1508-E4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 22.7311
500+ ¥ 22.0491
库存: 192
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 2273.11
