V15K170CHM3/H

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 肖特基整流二极管, 15A, 170V, 表面贴装, FlatPAK 5 x 6封装
供应商型号: V15K170CHM3/H
供应商: 国内现货
标准整包数: 5

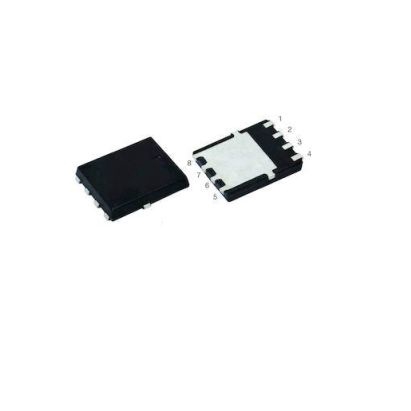

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V15K170CHM3/H

V15K170CHM3/H概述

    Vishay General Semiconductor V15K170C Trench MOS Barrier Schottky Rectifier

    1. 产品简介


    V15K170C 是一款由 Vishay General Semiconductor 生产的高电流密度表面贴装 Trench MOS Barrier Schottky (TMBS®) 整流器。它专为低电压高频率直流到直流转换器、自由轮二极管及极性保护应用而设计。该整流器采用先进的沟槽 MOS 技术,具有低正向电压降(低功耗)和高效率操作的优点。

    2. 技术参数


    - 最大重复峰值反向电压:VRRM = 170 V
    - 最大连续正向电流:IF(AV) (1) = 15 A, IF(AV) (2) = 3 A
    - 峰值正向浪涌电流:IFSM = 130 A(8.3 ms 单半正弦波)
    - 正向电压降:VF @ IF = 7.5 A (TJ = 125 °C) = 0.66 V
    - 最大工作结温:TJ max. = 150 °C
    - 工作温度范围:TJ (3) = -40 至 +150 °C
    - 热阻抗:RθJA = 75 °C/W, RθJM = 2.5-3.5 °C/W
    - 封装尺寸:FlatPAK 5 x 6
    - 引脚配置:共阴极

    3. 产品特点和优势


    - Trench MOS Schottky 技术:保证低正向电压降和低功耗。
    - 低正向电压降:典型值为 0.62 V @ IF = 5 A (TJ = 125 °C),这使得其具有更低的功耗和更高的效率。
    - 高效率操作:符合 J-STD-020 标准,满足无铅、RoHS 和 AEC-Q101 要求。
    - 符合标准:符合 MSL 级别 1,LF 最大峰值温度为 260 °C。
    - 材料分类:符合卤素自由、RoHS 标准,并且部分型号还通过了 AEC-Q101 认证。

    4. 应用案例和使用建议


    - 低电压高频率直流到直流转换器:适用于需要高效能转换的应用。
    - 自由轮二极管:用于电力电子设备中的续流作用。
    - 极性保护:防止反向电压对电路的影响。
    使用建议:
    - 确保散热良好,避免因过热而导致性能下降。
    - 使用推荐的铜箔散热板,以提高热导率并减少热阻。
    - 在极端温度条件下(如低温),需特别注意其电气特性的变化。

    5. 兼容性和支持


    - 兼容性:V15K170C 可与其他标准表面贴装组件和电路板设计兼容。
    - 支持:Vishay 提供详尽的技术文档和技术支持服务,确保客户在应用过程中得到充分支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热不佳导致过热 | 改善散热措施,如增加散热片或改进 PCB 设计 |
    | 电流波动大 | 检查电源输入稳定性,确保输入电流在允许范围内 |
    | 工作温度过高 | 更换散热片或改进散热设计,使用大尺寸散热器 |

    7. 总结和推荐


    V15K170C Trench MOS Barrier Schottky 整流器是一款高性能的表面贴装产品,具有出色的低正向电压降、低功耗和高效率操作。其广泛应用于低电压高频率直流到直流转换器、自由轮二极管及极性保护应用中。鉴于其优异的性能和广泛的适用性,强烈推荐在相关领域中选用该产品。

V15K170CHM3/H参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 3A
Ir - 反向电流 50μA
安装方式 贴片安装
包装方式 卷带包装

V15K170CHM3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V15K170CHM3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V15K170CHM3/H V15K170CHM3/H数据手册

V15K170CHM3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 25.8174
50+ ¥ 25.041
100+ ¥ 24.287
250+ ¥ 23.5598
500+ ¥ 22.855
1500+ ¥ 12.2475
库存: 3025
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 129.08
