首页  >  产品百科  >  VBUS054B-HSF-GS08

VBUS054B-HSF-GS08

产品分类: TVS二极管/ESD抑制器
产品描述: 5V(Min) 双向 45W 3A 15V 6.9V UFDFN-6(EP) 贴片安装
供应商型号: 30C-VBUS054B-HSF-GS08 LLP75-6L
供应商: 云汉优选
标准整包数: 1

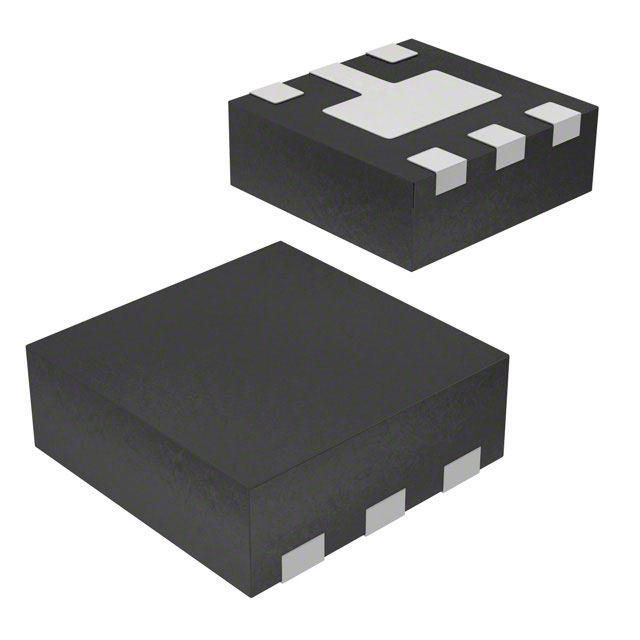

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VBUS054B-HSF-GS08

VBUS054B-HSF-GS08概述

    VBUS054B-HSF: 高速USB端口ESD保护器件

    1. 产品简介

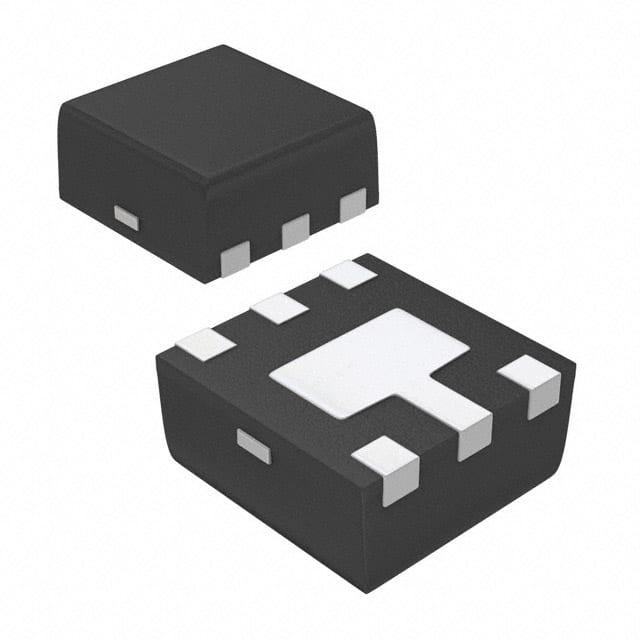

    VBUS054B-HSF 是 Vishay Semiconductors 生产的一款适用于高速USB端口的ESD(静电放电)保护器件。它采用紧凑型 LLP75-6L 封装,厚度小于 0.6 mm,能够为多达4条线路提供保护。这种器件特别适合用于保护高敏感度的信号或数据线,如USB数据线。

    2. 技术参数


    以下是 VBUS054B-HSF 的关键技术参数和性能指标:
    - 封装类型: LLP75-6L
    - 重量: 4.2 mg
    - 容许温度范围:
    - 操作温度: -40°C 到 +125°C
    - 存储温度: -55°C 到 +150°C
    - 绝对最大额定值:
    - 峰值脉冲电流(单次冲击):
    - 端子1, 3, 4 或 6 到端子2: 3 A
    - 端子5 到端子2: 10 A
    - 峰值脉冲功率(单次冲击):
    - 端子1, 3, 4 或 6 到端子2: 45 W
    - 端子5 到端子2: 200 W
    - 静电放电免疫力:
    - 接触放电: ±15 kV
    - 空气放电: ±15 kV
    - 漏电流:
    - 反向电流(Vin=5V, 端子1, 3, 4 或 6 到端子2): <0.01 µA
    - 电容:
    - 输入电容(Pin 1, 3, 4 或 6 到 Pin 2): 0.8 pF (Vin=0V, VBUS=5V)
    - 供应线电容(Pin 5 到 Pin 2): 110 pF

    3. 产品特点和优势


    - 超紧凑封装: LLP75-6L 封装使其能够在有限空间内实现高性能保护。
    - 低功耗: 低漏电流设计使得该器件在长期使用过程中消耗较少的能量。
    - 高可靠性: 具备卓越的静电放电(ESD)防护能力,确保线路在极端条件下依然稳定运行。
    - 低负载电容: 电容值为 0.8 pF,可以最小化对信号传输的影响。

    4. 应用案例和使用建议


    VBUS054B-HSF 通常应用于高速USB端口和其他高敏感度的数据线保护。例如,在消费电子设备中,保护高速USB端口免受静电放电干扰,以确保数据传输的可靠性和安全性。使用建议如下:
    - 在实际布线时,应将保护器件尽可能靠近数据线入口处安装,以最大程度降低信号线的寄生电容。
    - 对于需要频繁插拔的数据线,考虑采用具有更低负载电容的版本,以进一步减少影响。

    5. 兼容性和支持


    VBUS054B-HSF 与多种标准兼容,并且具有出色的机械强度,可在恶劣环境中使用。Vishay 提供了详细的技术文档和支持服务,帮助用户进行安装和调试。

    6. 常见问题与解决方案


    - 问题1: 设备在接收到静电放电后无法正常工作。
    - 解决方案: 检查并确认保护器件的连接正确无误,确保其完好无损。若仍存在问题,更换新的保护器件。
    - 问题2: 数据传输速度明显下降。
    - 解决方案: 测量器件的实际负载电容,确认是否符合应用需求。如果不符合,则考虑更换为负载电容更低的型号。

    7. 总结和推荐


    VBUS054B-HSF 提供了高效可靠的静电放电保护,适合在各种高速数据线应用中使用。它的低功耗、高可靠性和低负载电容特性使得它在现代电子设备中非常受欢迎。因此,我们强烈推荐此产品给需要保护高速数据线的应用。
    本文档仅供参考,具体使用前请咨询 Vishay Semiconductors 官方技术支持。文档中的所有内容均可根据后续的更新进行调整。

VBUS054B-HSF-GS08参数

参数
峰值脉冲功率 45W
极性 双向
工作电压 5V(Min)
箝位电压 15V
击穿电压 6.9V
峰值脉冲电流 3A
1.65mm(Max)
6-UFDFN Exposed Pad
650μm(Max)
通用封装 UFDFN-6(EP)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VBUS054B-HSF-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VBUS054B-HSF-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY VBUS054B-HSF-GS08 VBUS054B-HSF-GS08数据手册

VBUS054B-HSF-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.221
200+ ¥ 0.9372
1500+ ¥ 0.8151
3000+ ¥ 0.7084
库存: 4
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.22
