VCAN16A2-03GHE3-08

产品分类: TVS二极管/ESD抑制器

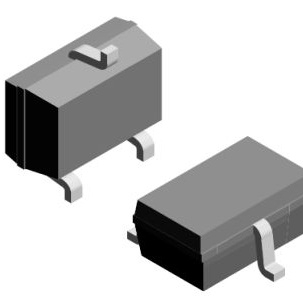

产品描述: Vishay 双向ESD保护二极管, 最大钳位电压 28V, 贴片安装, SOT-323封装, 最小击穿电压 17.1V
供应商型号: 2331055
供应商: 海外现货
标准整包数: 3000
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VCAN16A2-03GHE3-08

VCAN16A2-03GHE3-08概述

    Vishay VCAN16A2-03G BiSym ESD Protection Diode

    1. 产品简介


    Vishay VCAN16A2-03G是一款双向对称(BiSy)低电容双线ESD保护二极管,适用于CAN总线应用。它采用SOT-323小型封装,具有高耐温能力(最大结温可达175°C),适合严苛的工作环境。该器件提供卓越的静电放电(ESD)保护,符合多项国际标准,广泛应用于通信、汽车和工业控制等领域。

    2. 技术参数


    - 工作温度范围:-55°C至+175°C
    - 封装类型:SOT-323
    - 工作电压范围:±16V
    - 低漏电流:IR < 0.05 μA
    - 低负载电容:CD < 17 pF
    - ESD免疫力:符合IEC 61000-4-2标准,接触放电±30kV,空气放电±30kV
    - ESD能力:根据AEC-Q101标准,人体模型测试结果> 8 kV
    - 峰值脉冲电流:IPPM = 5 A
    - 峰值脉冲功率:PPP = 140 W

    3. 产品特点和优势


    Vishay VCAN16A2-03G具有多种显著优势:
    - 高效ESD保护:符合严格的IEC标准,确保通信线路免受静电损坏。
    - 小封装设计:SOT-323封装使得器件在PCB上的占用空间最小化,适用于紧凑设计。
    - 高可靠性:工作温度范围广,能在极端环境下稳定工作。
    - 低电容:CD < 17 pF,有助于减少信号延迟和失真,适用于高速通信应用。

    4. 应用案例和使用建议


    - 应用场景:该器件广泛应用于汽车CAN总线系统、工业控制系统和各种通信接口中,以防止静电干扰。
    - 使用建议:在安装过程中,应确保焊接条件满足制造商要求,避免热损伤。同时,在布线时注意信号完整性,避免不必要的信号衰减。

    5. 兼容性和支持


    Vishay VCAN16A2-03G与其他符合标准的ESD保护器件具有良好的兼容性,方便集成到现有电路中。Vishay提供详细的技术文档和支持服务,确保用户能够正确理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现焊点缺陷
    - 解决方法:确保焊接温度不超过260°C,使用适当的焊接条件和工艺。

    - 问题2:ESD保护失效
    - 解决方法:检查连接线路,确保所有连接点均接地良好。重新测试ESD防护效果。

    7. 总结和推荐


    Vishay VCAN16A2-03G是一款高性能、高可靠性的ESD保护二极管,适用于各种高要求的通信应用。其卓越的ESD保护能力和广泛的温度适应性使其成为许多关键应用的理想选择。因此,我们强烈推荐这款产品用于需要高性能ESD保护的场合。

VCAN16A2-03GHE3-08参数

参数
工作电压 -
箝位电压 28V
击穿电压 17.1V
峰值脉冲电流 5A
峰值脉冲功率 140W
极性 -
SC-70,SOT-323
通用封装 SC-70,SOT-323
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VCAN16A2-03GHE3-08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VCAN16A2-03GHE3-08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY VCAN16A2-03GHE3-08 VCAN16A2-03GHE3-08数据手册

VCAN16A2-03GHE3-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.7329
9000+ ¥ 0.718
45000+ ¥ 0.7042
库存: 14012
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 2198.7
