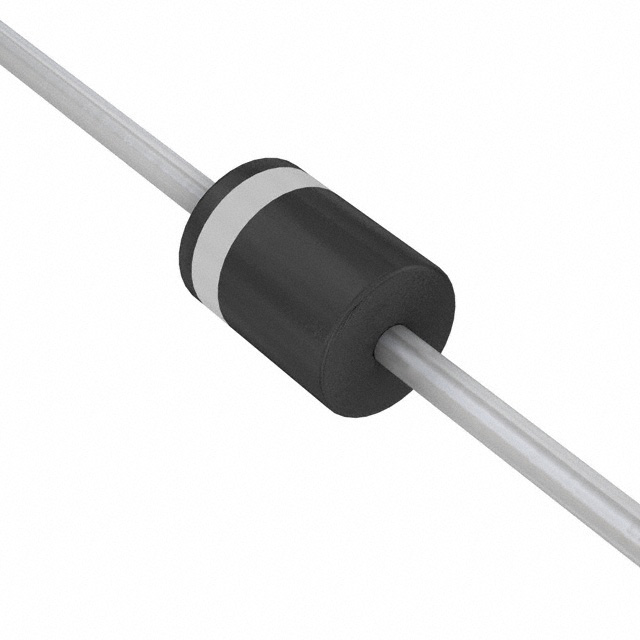

5KP22AHE3/54

产品分类: TVS二极管/ESD抑制器
产品描述: 5KW 141A 35.5V 24.4V CASE P-600 通孔安装
供应商型号: 625-5KP22AHE3
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 5KP22AHE3/54

5KP22AHE3/54概述

    Vishay General Semiconductor 5KP Series Transient Voltage Suppressors

    产品简介


    Vishay General Semiconductor推出的5KP系列瞬态电压抑制器(Transzorb® TVS)旨在为敏感电子设备提供有效的保护。该系列产品涵盖从8.5V到188V的多种型号,主要功能是抵御由电感负载切换或雷击引起的电压瞬变。它们广泛应用于消费类、计算机、工业、汽车和电信等领域,适用于IC、MOSFET及传感器单元信号线的保护。

    技术参数


    - 最大峰值脉冲功率耗散:5000W(10/1000μs波形)
    - 最大峰值脉冲电流:IPP 1000A(10/1000μs波形)
    - 瞬时正向电压:VF ≤ 3.5V @ 100A
    - 热阻:TJ max. 175°C
    - 最大浪涌电流:IFSM 600A @ 8.3 ms单半正弦波
    - 峰值脉冲功率耗散:PPPM 5000W
    - 最大功率耗散:PD 8.0W @ TL = 75°C
    - 工作温度范围:TJ, TSTG -55°C 至 +175°C
    - 封装:P600(符合UL 94 V-0阻燃等级)
    - 接脚:哑光锡电镀引脚,符合J-STD-002和JESD 22-B102标准

    产品特点和优势


    1. 快速响应:具有非常快的响应时间,能够迅速吸收瞬变能量,保护电路免受损害。
    2. 高可靠性:采用P600封装,材料符合AEC-Q101标准,确保长期稳定可靠。
    3. 优异的钳位能力:能够在瞬间吸收大量能量并有效降低电压。
    4. 低增量浪涌电阻:减少电流通过时的电阻损失,提高整体效率。
    5. 环保设计:RoHS合规,符合环保要求。

    应用案例和使用建议


    5KP系列TVS非常适合应用于开关电源输出端,作为保护措施,可以替代保护用的晶闸管(crowbar电路)。建议在使用过程中,为TVS器件提供足够的散热表面以避免过热。此外,在高频和复杂系统中,合理布局和匹配的旁路电容能进一步提升保护效果。

    兼容性和支持


    这些TVS器件与现有的许多标准电子元件兼容,可轻松集成到现有系统中。Vishay公司提供了详尽的技术文档和在线支持服务,以便于客户进行应用开发和技术咨询。产品还通过了AEC-Q101认证,确保了在汽车行业中的应用可靠性。

    常见问题与解决方案


    1. 问题:如何确保在高温环境下正常工作?
    - 解答:选用具备良好热稳定性的材料,如采用UL 94 V-0阻燃等级的封装材料,同时保证良好的散热设计。

    2. 问题:如何选择合适的TVS型号?
    - 解答:根据应用场合的具体电压需求来选择对应电压等级的TVS型号,确保其在最大浪涌电流下的工作稳定性。

    总结和推荐


    5KP系列瞬态电压抑制器以其高效、可靠的保护性能,成为敏感电子设备的重要组成部分。它们具备快速响应、高可靠性、低损耗等优点,特别适合于需要对瞬变电压进行防护的应用场合。综上所述,强烈推荐这一系列的产品用于各类电子设备的保护。
    通过上述介绍,我们可以看到Vishay General Semiconductor的5KP系列瞬态电压抑制器具有很高的实用价值和市场竞争力。无论是从技术参数还是实际应用来看,它们都是值得信赖的选择。

5KP22AHE3/54参数

参数
工作电压 -
箝位电压 35.5V
击穿电压 24.4V
峰值脉冲电流 141A
峰值脉冲功率 5KW
极性 -
9.1mm(Max)
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

5KP22AHE3/54厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

5KP22AHE3/54数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY 5KP22AHE3/54 5KP22AHE3/54数据手册

5KP22AHE3/54封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 1.5876 ¥ 13.4152
2400+ $ 1.533 ¥ 12.9539
4800+ $ 1.5225 ¥ 12.8651
库存: 0
起订量: 800 增量: 1
交货地:
最小起订量为:800
合计: ¥ 0
直接购买
加入购物车
