6KA24HE3_A/C

产品分类: TVS二极管/ESD抑制器
产品描述: 24V 单向 6KW 90A 45V 26.7V 通孔安装
供应商型号: 6KA24HE3_A/CGITR-ND
供应商: Digi-Key
标准整包数: 800

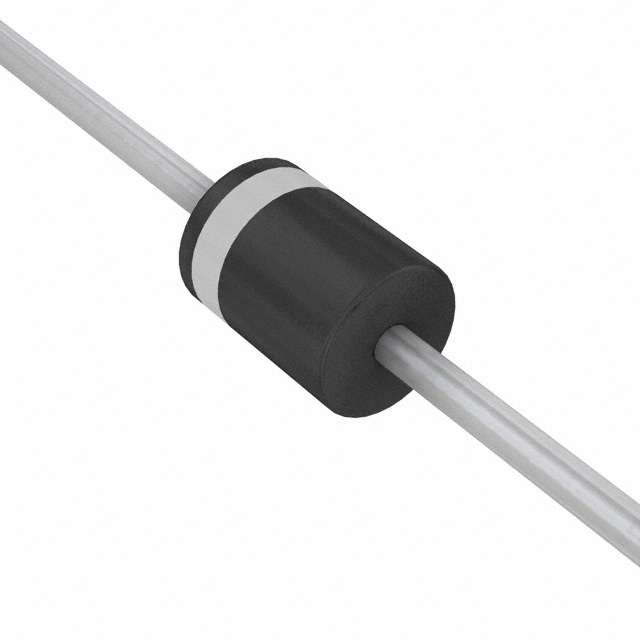

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 6KA24HE3_A/C

6KA24HE3_A/C概述

    # Vishay General Semiconductor 6KA24 技术手册解析

    产品简介


    基本介绍
    6KA24 是 Vishay General Semiconductor 推出的一款瞬态电压抑制器(Transient Voltage Suppressor,简称 TVS),专为高可靠性及汽车应用设计。它具备优秀的瞬态保护能力,适用于敏感电子设备以抵御由感应负载切换和照明引起的电压瞬变,特别是在汽车负载断电保护方面的应用。
    主要功能
    - 优化的齐纳二极管结势垒
    - 高温稳定性和高可靠性
    - 优秀的钳位能力
    - 低漏电流
    - 高浪涌能力
    - 能够承受高达275°C的焊接温度,符合JESD 22-B106标准
    - AEC-Q101认证
    应用领域
    6KA24 广泛应用于敏感电子设备中,尤其在汽车负载断电保护、负载开关等应用场合。

    技术参数


    规格参数
    - 工作温度范围:-65°C 至 +185°C
    - 最大工作稳态电压(VWM):24 V
    - 突发峰值脉冲功率(PPPM):10/1000μs 波形下可达6000W,10μs/50ms波形下可达2000W
    - 最大瞬时正向浪涌电流(IFSM):400A
    - 功率耗散(PD):6.5W
    电气特性
    - 正向击穿电压(VBR):26.7 V 到 32.6 V
    - 反向漏电流(ID):25°C 时小于1.0μA,150°C 时小于50μA
    - 最大钳位电压(VC):90A 时为40V(25°C),150°C 时为45V
    - 最大瞬时正向电压(VF):100A 时为1.8V

    产品特点和优势


    独特功能
    - 优化的齐纳二极管结势垒设计,确保高温稳定性。
    - 高温工作能力(最高可至185°C),适合严苛环境。
    - 优秀的钳位能力和低漏电流,确保高效瞬态保护。
    市场竞争力
    - AEC-Q101认证,适用于汽车应用。
    - 符合UL 94 V-0阻燃等级,提供额外的安全保障。

    应用案例和使用建议


    实际应用
    6KA24 常用于保护车载电子系统免受电压瞬变的影响,例如负载断电保护。在应用中,该器件能够有效地吸收瞬态电压,保护敏感电子设备不受损坏。
    使用建议
    - 在选择安装位置时,尽量避免可能受到直接机械冲击或热应力的位置。
    - 考虑到漏电流的影响,应确保电路中的电阻匹配得当。
    - 使用合适尺寸的散热器以降低工作温度,延长器件寿命。

    兼容性和支持


    兼容性
    - 该器件采用P600封装,符合J-STD-002和JESD 22-B102标准,易于与各种电路板兼容。
    支持服务
    - Vishay提供详尽的技术支持,包括数据手册下载、应用指南和技术问答服务。您可以通过DiodesAmericas@vishay.com、DiodesAsia@vishay.com或DiodesEurope@vishay.com联系当地的客服团队获取帮助。

    常见问题与解决方案


    常见问题及解决方法
    1. 问:如何确认6KA24是否已正确焊接?
    - 答: 使用万用表测量器件两端的电阻,正常情况下应呈现高阻状态。如果显示低阻,说明可能存在短路。

    2. 问:在高温环境下使用是否会受到影响?
    - 答: 不会影响,该器件可在-65°C至+185°C的温度范围内正常工作,且在高温条件下仍保持良好的性能。
    3. 问:如果发现漏电流增加,应如何处理?
    - 答: 检查周围电路是否存在可能引起漏电流增加的因素,如过载或接触不良,并及时调整或修复。

    总结和推荐


    综合评估
    6KA24 的高可靠性、优异的瞬态保护能力和广泛的温度适应范围使其成为一款出色的瞬态电压抑制器。其 AEC-Q101 认证也表明其在汽车应用中的可靠性和耐用性。
    推荐使用
    我们强烈推荐使用6KA24作为车载电子系统和其他需要强瞬态保护的应用中的关键元件。这款产品不仅能满足严苛的工作环境要求,还能显著提升系统的整体可靠性。

6KA24HE3_A/C参数

参数
击穿电压 26.7V
峰值脉冲电流 90A
峰值脉冲功率 6KW
极性 单向
工作电压 24V
箝位电压 45V
P600,Axial
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

6KA24HE3_A/C厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

6KA24HE3_A/C数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY 6KA24HE3_A/C 6KA24HE3_A/C数据手册

6KA24HE3_A/C封装设计

查看详情并下载
Symbol
Footprint
3D Model
