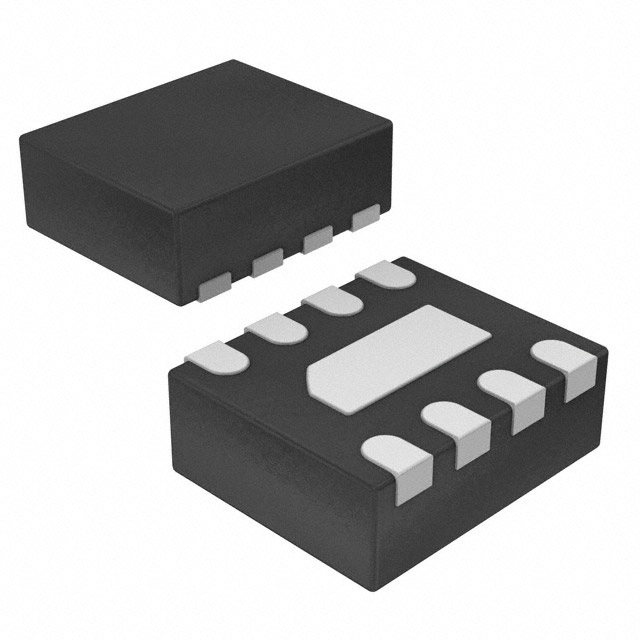

VESD05A8C-HNH-GS08

产品分类: TVS二极管/ESD抑制器
产品描述: 5V(Min) 33W 2.5A 13V 6V UFDFN-8(EP) 贴片安装
供应商型号: 112-VESD05A8C-HNH-GS08TR-ND
供应商: Digi-Key
标准整包数: 3000
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VESD05A8C-HNH-GS08

VESD05A8C-HNH-GS08概述

    VESD05A8C-HNH ESD Protection Diode Array: Comprehensive Overview

    1. 产品简介


    VESD05A8C-HNH是一款由Vishay Semiconductors生产的8线ESD保护二极管阵列。它采用紧凑型LLP1713-9L封装,主要用于保护信号或数据线路免受电压瞬变的影响。这种产品广泛应用于各种需要静电放电(ESD)防护的电子设备中,例如通信设备、消费电子产品、计算机外围设备等。

    2. 技术参数


    以下是VESD05A8C-HNH的主要技术参数:
    - 封装类型:LLP1713-9L
    - 重量:3.7 mg
    - 防火等级:UL 94 V-0
    - 潮湿敏感度等级:MSL 1
    - 最高焊接温度:260 °C
    - 极限峰值脉冲电流:2.5 A
    - 极限峰值脉冲功率:33 W
    - ESD抗扰度:± 8 kV(接触放电),± 12 kV(空气放电)
    - 工作温度范围:-40 °C 到 +125 °C
    - 存储温度范围:-55 °C 到 +150 °C
    - 反向工作电压:5 V
    - 反向漏电流:< 1 μA
    - 反向击穿电压:6-8 V
    - 反向钳位电压(IPP = 2.5 A):≤ 13 V
    - 正向钳位电压(IF = 2.5 A):≤ 4.5 V
    - 容量(VR = 0 V, f = 1 MHz):10-13 pF
    - 容量(VR = 2.5 V, f = 1 MHz):5-7 pF

    3. 产品特点和优势


    VESD05A8C-HNH的主要特点包括:
    - 超紧凑的LLP1713-9L封装,厚度小于0.6毫米。
    - 低泄漏电流(IR < 1 μA),确保在非导通状态下具有较高的隔离性能。
    - 低负载电容(CD = 10 pF),减少对信号传输的影响。
    - 出色的ESD抗扰度,符合IEC 61000-4-2标准,能够承受± 8 kV接触放电和± 12 kV空气放电。
    - 双向不对称钳位行为(BiAs模式),确保在正向和反向电压瞬变时都能有效保护。
    这些特性使VESD05A8C-HNH在需要ESD保护的应用中表现出色,如高速数据传输线路、无线通信设备、USB端口等。

    4. 应用案例和使用建议


    VESD05A8C-HNH可以用于多种应用场景,例如:
    - 计算机接口:保护USB、HDMI、DisplayPort等接口免受ESD干扰。
    - 移动设备:保护智能手机、平板电脑等移动设备的数据接口。
    - 工业控制:保护工业自动化设备的数据通信线路。
    使用建议:
    - 在设计电路时,确保将VESD05A8C-HNH正确接地以发挥最佳保护效果。
    - 考虑使用多个VESD05A8C-HNH并联以增加峰值电流处理能力,特别是在需要更高瞬态电流的应用中。

    5. 兼容性和支持


    VESD05A8C-HNH与多种电子元器件兼容,并且制造商提供了详细的技术支持和文档,以便用户更好地理解和应用这款产品。有关具体支持和维护信息,请联系Vishay官方技术支持。

    6. 常见问题与解决方案


    问题1:如何确定是否需要使用多个VESD05A8C-HNH来增强保护?
    解决方案:如果预计系统可能遭受更高电流的瞬态事件,可以考虑使用多个VESD05A8C-HNH并联。这样不仅可以提高瞬态电流处理能力,还能降低总的钳位电压。
    问题2:如何正确安装VESD05A8C-HNH?
    解决方案:请严格按照制造商提供的封装指南进行焊接和布局。确保焊接温度不超过最高允许值260°C,并按照正确的引脚位置安装。

    7. 总结和推荐


    总体而言,VESD05A8C-HNH是一款高度可靠的ESD保护二极管阵列,适用于各种需要高水平ESD防护的应用。它的超紧凑封装、低电容和出色的ESD抗扰度使其在市场上具备强大的竞争力。强烈推荐在需要ESD防护的应用中使用VESD05A8C-HNH。
    如果您有任何疑问或需要进一步的支持,请随时联系Vishay的技术支持团队。

VESD05A8C-HNH-GS08参数

参数
峰值脉冲电流 2.5A
峰值脉冲功率 33W
极性 -
工作电压 5V(Min)
箝位电压 13V
击穿电压 6V
1.75mm(Max)
8-UFDFN 裸露焊盘
600μm(Max)
通用封装 UFDFN-8(EP)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
