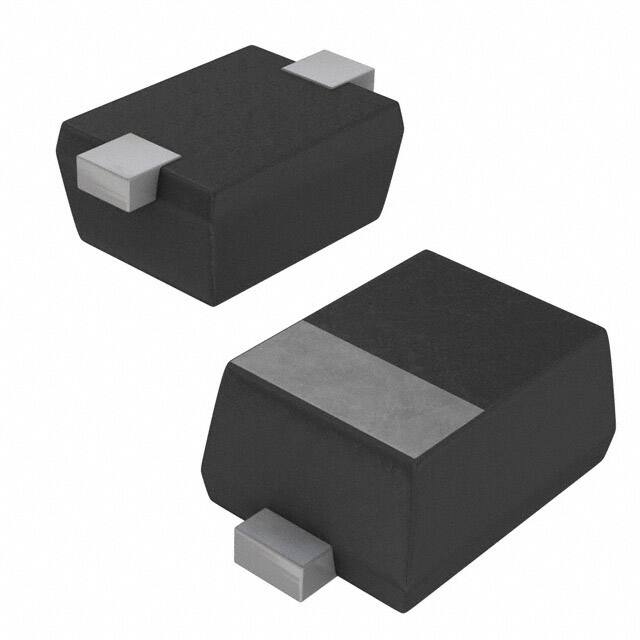

VCUT0714A-02Z-GS08

产品分类: TVS二极管/ESD抑制器
产品描述: 14V(Min) 54W,63W 5A,2A 17V,30V 7.3V,14.5V SOD-923 贴片安装
供应商型号: 751-1409-2-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VCUT0714A-02Z-GS08

VCUT0714A-02Z-GS08概述

    VCUT0714A-02Z ESD-Protection Diode: A Comprehensive Overview

    1. 产品简介


    VCUT0714A-02Z是一款来自 Vishay 半导体公司的双向不对称(BiAs)单线 ESD 保护二极管。它采用微型 SOD-923 封装,广泛应用于需要高效过电压保护的各种电子设备。VCUT0714A-02Z 的设计目标是在信号或数据线路与地之间提供一个低泄漏电流、小电容值的高隔离度保护装置,从而有效吸收并消除快速瞬态如静电放电(ESD)等引起的尖峰电压。

    2. 技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 峰值脉冲电流 | IEC 61000-4-5, 8/20 μs 单次冲击 | 5 | - | - | A |
    | 反向工作电压 | I = 1 μA | 7 | - | 14 | V |
    | 反向漏电流 | V = 14 V | - | - | 0.1 | μA |
    | 反向击穿电压 | I = 1 mA | 14.5 | - | - | V |
    | 反向钳位电压 | IPP = 1 A | - | - | 27 | V |
    | 电容 | V = 0 V; f = 1 MHz | - | 8 | 8.5 | pF |
    | 工作温度范围 | TJ | -40 | - | +125 | °C |
    | 存储温度范围 | TSTG | -55 | - | +150 | °C |

    3. 产品特点和优势


    - 微型封装:采用 SOD-923 封装,高度小于 0.4 mm,适合空间受限的设计。
    - 广泛的电压范围:工作范围为 -7 V 到 +14 V 或 -14 V 到 +7 V。
    - 低泄漏电流:IR < 0.1 μA,确保低功耗和长寿命。
    - 低电容:典型电容 CD = 8 pF,减少对信号的影响。
    - 符合行业标准:符合 IEC 61000-4-2 标准的 ±25 kV 接触放电和 ±30 kV 空气放电。

    4. 应用案例和使用建议


    VCUT0714A-02Z 主要用于移动通信设备、便携式电子产品和各种需要 ESD 保护的电路中。为了最大化其保护效果,建议将二极管尽可能靠近敏感组件安装,以减少寄生电感和电阻,提高响应速度。此外,在布局 PCB 时,应确保信号线的阻抗匹配,避免不必要的反射和振铃现象。

    5. 兼容性和支持


    VCUT0714A-02Z 与大多数 SOD-923 封装的同类产品兼容,可以轻松替换现有的二极管。Vishay 提供详尽的技术文档和支持服务,帮助客户解决任何潜在的技术问题。同时,该产品符合 RoHS 和 WEEE 指令,确保环保合规。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查是否有短路现象;确认工作电压是否在额定范围内。 |
    | 钳位电压不达标 | 检查负载条件是否正确;确认是否有正确的接地连接。 |
    | 电容过高影响信号完整性 | 调整二极管位置以减小寄生电感;优化信号线的走线方式。 |

    7. 总结和推荐


    总体来看,VCUT0714A-02Z 是一款高性能、高可靠性的 ESD 保护二极管,适用于多种应用场景。其独特的设计和优异的性能使其成为市场上同类产品中的佼佼者。因此,对于需要高效 ESD 保护的应用,强烈推荐使用 VCUT0714A-02Z。

VCUT0714A-02Z-GS08参数

参数
峰值脉冲电流 5A,2A
峰值脉冲功率 54W,63W
极性 -
工作电压 14V(Min)
箝位电压 17V,30V
击穿电压 7.3V,14.5V
850μm(Max)
SOD-923
390μm(Max)
通用封装 SOD-923
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装
