VCAN33A2-03GHE3-08

产品分类: TVS二极管/ESD抑制器
产品描述: Vishay 双向ESD保护二极管, 最大钳位电压 56V, 贴片安装, SOT-323封装, 最小击穿电压 36V
供应商型号: 3818867
供应商: 海外现货
标准整包数: 5

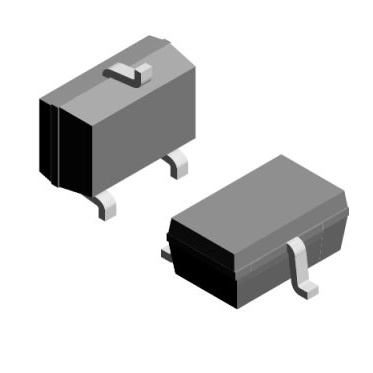

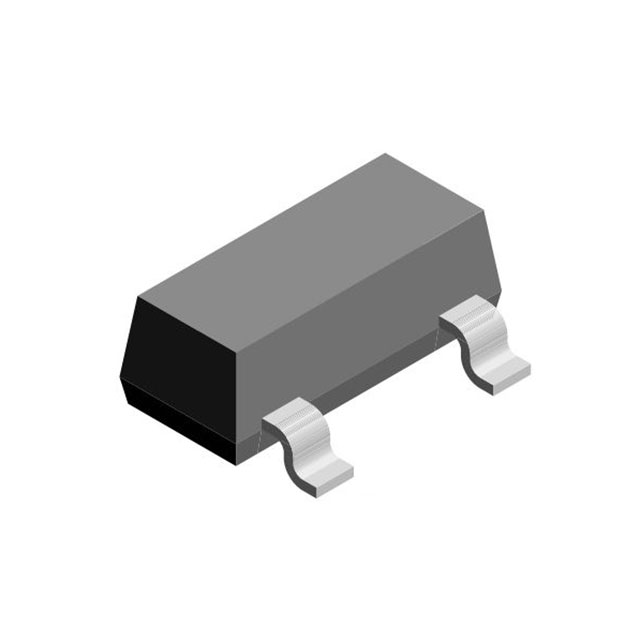

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VCAN33A2-03GHE3-08

VCAN33A2-03GHE3-08概述

    Vishay Semiconductors VCAN33A2-03G 技术手册

    产品简介


    Vishay Semiconductors 的 VCAN33A2-03G 是一种双向对称(BiSy)低电容双线ESD保护二极管,适用于CAN总线应用。它采用SOT-323封装,体积小巧且可靠性高,具有出色的ESD防护能力和低泄漏电流。

    技术参数


    - 工作范围: ± 33 V
    - 额定峰值脉冲电流: 2.5 A (单次冲击)
    - 额定峰值脉冲功率: 140 W (单次冲击)
    - 工作温度范围: -55°C 到 +175°C
    - 存储温度范围: -55°C 到 +175°C
    - 最大结温: 175°C
    - 峰值ESD免疫力: 接触放电 ± 30 kV
    - 空气放电 ESD 免疫力: ± 30 kV
    - 漏电流: IR < 0.05 μA
    - 负载电容: CD < 9.5 pF

    产品特点和优势


    VCAN33A2-03G 的独特之处在于其出色的ESD保护能力,符合AEC-Q101标准的人体模型测试,通过了H3B级别的测试,即在人体模型下测试结果大于8 kV。此外,其低漏电流和低负载电容使得该器件特别适合于需要高稳定性和高可靠性的应用场合。

    应用案例和使用建议


    应用案例:
    - 汽车电子: 用于CAN总线系统中的ESD保护。
    - 工业控制: 用于需要高可靠性、抗干扰的应用场合。
    使用建议:
    - 在使用过程中,建议根据具体应用场景调整保护路径的设计,以确保最佳的ESD防护效果。
    - 针对高湿度环境,建议采取额外的防潮措施,以延长使用寿命。

    兼容性和支持


    VCAN33A2-03G 具有广泛的兼容性,能够与其他标准电子元件无缝集成。厂商提供全面的技术支持和维护服务,帮助用户解决任何可能遇到的技术问题。

    常见问题与解决方案


    1. 问题: 设备遭受多次ESD冲击后,防护效果降低。
    - 解决方案: 检查安装工艺,确保正确的电路设计和接地连接。如需更进一步的防护,可考虑增加外部防护电路。
    2. 问题: 设备在低温环境下工作不稳定。
    - 解决方案: 检查是否遵循了规定的最低工作温度限制,确保适当的热管理措施。

    总结和推荐


    VCAN33A2-03G 是一款高性能、高可靠性的ESD保护二极管,适用于各种工业和汽车电子应用。其出色的ESD防护能力、低泄漏电流和高工作温度范围使其在市场上具有较强的竞争力。强烈推荐使用VCAN33A2-03G,尤其是在需要高度可靠性和抗干扰能力的场合。对于任何有关产品的疑问或技术支持需求,可联系 Vishay 的技术支持团队。

VCAN33A2-03GHE3-08参数

参数
极性 -
工作电压 33V
箝位电压 56V
击穿电压 36V
峰值脉冲电流 2.5A
峰值脉冲功率 140W
SC-70,SOT-323
通用封装 SC-70,SOT-323
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VCAN33A2-03GHE3-08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VCAN33A2-03GHE3-08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY VCAN33A2-03GHE3-08 VCAN33A2-03GHE3-08数据手册

VCAN33A2-03GHE3-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.1087
10+ ¥ 0.9944
100+ ¥ 0.8399
500+ ¥ 0.8063
1000+ ¥ 0.7391
5000+ ¥ 0.7391
库存: 19175
起订量: 55 增量: 0
交货地:
最小起订量为:10
合计: ¥ 9.94
