5KP28A-E3/54

产品分类: TVS二极管/ESD抑制器
产品描述: Vishay 单向TVS二极管, 最大钳位电压 45.4V, 通孔安装, P600封装, 最小击穿电压 31.1V
供应商型号: ECO-5KP28A-E3/54
供应商: 海外现货
标准整包数: 800

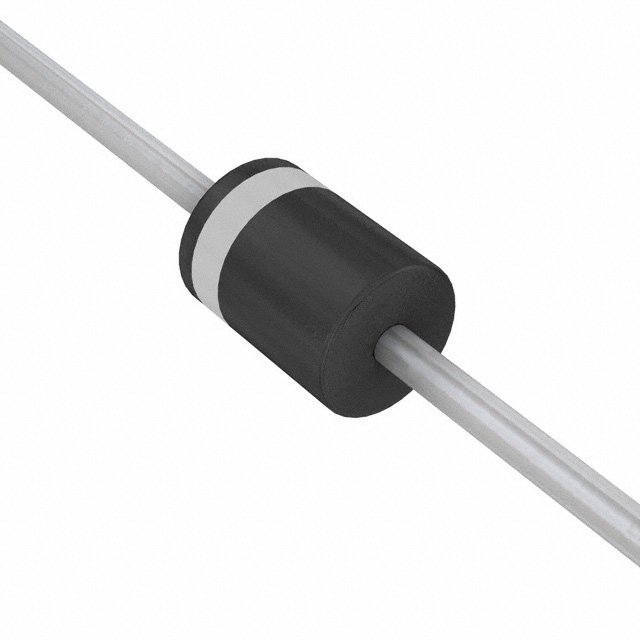

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 5KP28A-E3/54

5KP28A-E3/54概述

    Vishay General Semiconductor 5KP Series Transient Voltage Suppressors

    产品简介


    Vishay General Semiconductor的5KP系列瞬态电压抑制器(Transzorb® TVS)是一种高性能的保护元件,专门设计用于敏感电子设备的保护。这些TVS器件主要用于保护集成电路(IC)、金属氧化物半导体场效应晶体管(MOSFET)以及传感器单元的信号线免受电压瞬变的影响。应用领域广泛,涵盖了消费类电子、计算机、工业、汽车以及电信等多个行业。

    技术参数


    5KP系列瞬态电压抑制器的技术参数如下:
    - 峰值脉冲功率(PPPM): 5000 W
    - 峰值脉冲电流(IPPM): 高达数千安培
    - 最大反向漏电流(ID): 在VWM时为几微安至几十微安
    - 最大反向峰值电压(VBR): 从9.4 V到231 V不等
    - 峰值正向浪涌电流(IFSM): 600 A
    - 最大瞬态功耗(PD): 8.0 W
    - 工作温度范围(TJ, TSTG): -55°C至+175°C
    - 极性: 单向
    - 封装: P600

    产品特点和优势


    5KP系列瞬态电压抑制器具有以下显著特点和优势:
    - 高效的钳位能力: 能够在瞬间将高电压瞬变转化为低电压水平。
    - 非常快的响应时间: 快速响应以应对瞬变情况。
    - 较低的增量浪涌电阻: 确保良好的导通性能。
    - 玻璃钝化芯片接合点(P600): 提升可靠性并延长使用寿命。
    - AEC-Q101认证: 满足汽车电子的质量标准。

    应用案例和使用建议


    5KP系列适用于各种需要高可靠性电压瞬变保护的应用场合。例如,在电源转换过程中,可以防止电压尖峰损坏敏感元件。建议在安装时使用足够的散热面积以有效散发热量,确保器件在过载条件下能够正常工作。

    兼容性和支持


    5KP系列产品符合RoHS标准,商业级版本符合环保要求。通过提供详细的规格书和技术支持,Vishay公司确保用户能够充分利用这些器件的潜力。此外,制造商还提供了多种包装选项,如13英寸直径的纸带和卷盘。

    常见问题与解决方案


    - 问题1: 设备在安装后无法正常工作。
    - 解决方法: 检查电路连接是否正确,确保所有接线牢固无误。

    - 问题2: 器件工作时发热异常。
    - 解决方法: 增加散热面积,使用适当的散热材料辅助散热。

    总结和推荐


    综上所述,Vishay General Semiconductor的5KP系列瞬态电压抑制器以其出色的性能、稳定可靠的工作表现及广泛的应用范围,在保护敏感电子设备方面表现出色。它不仅能满足大多数常见的瞬态电压保护需求,还能适应严苛的工业和汽车应用环境。因此,对于需要高效电压瞬变保护的应用场景,强烈推荐使用5KP系列瞬态电压抑制器。

5KP28A-E3/54参数

参数
极性 单向
工作电压 28V
箝位电压 45.4V
击穿电压 31.1V
峰值脉冲电流 110A
峰值脉冲功率 5KW
9.1mm(Max)
P600,轴向
通用封装 CASE P-600
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5KP28A-E3/54厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

5KP28A-E3/54数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY 5KP28A-E3/54 5KP28A-E3/54数据手册

5KP28A-E3/54封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 1.1239 ¥ 9.5196
8000+ $ 1.1239 ¥ 9.5196
库存: 2400
起订量: 800 增量: 0
交货地:
最小起订量为:800
合计: ¥ 7615.68
