MSMP18A-M3/89A

产品分类: TVS二极管/ESD抑制器
产品描述: 150W 5.1A 29.2V 20V DO-219AD-2 贴片安装
供应商型号: 78-MSMP18A-M389A
供应商: Mouser
标准整包数: 1

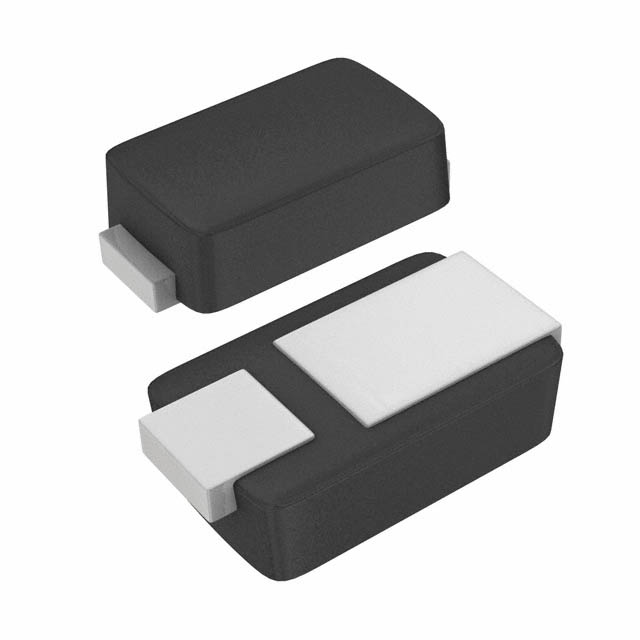

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 MSMP18A-M3/89A

MSMP18A-M3/89A概述


    产品简介


    本篇文档将介绍 Vishay General Semiconductor 生产的表面贴装瞬态电压抑制器(Surface-Mount TRANSZORB® Transient Voltage Suppressors)。这些产品型号为 MSMP6.0A 至 MSMP20A,它们被设计用于敏感电子设备中,以保护集成电路(IC)、金属氧化物半导体场效应晶体管(MOSFET)及传感器单元信号线上的敏感设备免受瞬态过电压的影响。

    技术参数


    | 参数 | 符号 | 范围 | 单位 |

    | 峰值脉冲功率 | PPPM (10/1000 μs) | 150 | W |
    | 额定工作电流下的击穿电压 | VBR AT IT (1) | 6.67 到 24.5 | V |
    | 最大峰值漏电流 | IR AT VWM | 200 | μA |
    | 最高工作温度 | TJ max. | 150 | °C |
    | 封装形式 | Package | MicroSMP (DO-219AD)

    产品特点和优势


    - 非常低的轮廓:典型高度为0.65毫米,适合自动化装配。
    - 高性能的平面氧化芯片结:提供更高的可靠性。
    - 单向极性:确保正确的电路连接。
    - 强大的瞬态电压防护能力:峰值脉冲电流可达150瓦(10/1000 μs),能够有效应对来自电感负载切换和照明导致的电压瞬变。
    - 优异的静电放电(ESD)防护能力:空气放电模式下可达15千伏,接触模式下可达8千伏。
    - 符合严格的材料分类标准:达到J-STD-020C标准的MSL等级1,峰值焊锡温度可达260摄氏度。

    应用案例和使用建议


    这些瞬态电压抑制器广泛应用于工业控制、通信设备和消费电子产品中。建议在使用时,遵循推荐的PCB布局和铜箔面积,确保热管理得当,从而提高产品的可靠性和使用寿命。

    兼容性和支持


    产品符合RoHS标准且无卤素,因此具备良好的环保属性。厂商提供了详尽的技术支持文档,并通过其官网(www.vishay.com)和区域技术支持邮箱(DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com)提供客户服务和技术支持。

    常见问题与解决方案


    1. 问题:如何确认产品的正确极性?
    - 解答:检查产品外壳上的颜色带,该色带标示阴极端。

    2. 问题:产品需要满足哪些环境要求?
    - 解答:产品能够在-55到+150摄氏度的工作温度范围内正常工作。

    总结和推荐


    综上所述,Vishay General Semiconductor 的表面贴装瞬态电压抑制器具有非常高的可靠性和卓越的性能,适用于多种应用场景。对于需要强大瞬态电压防护能力的场合,强烈推荐使用这些产品。无论是工业控制还是消费电子领域,这些产品都能提供出色的保护性能,同时具备良好的兼容性和易用性。

MSMP18A-M3/89A参数

参数
极性 -
工作电压 -
箝位电压 29.2V
击穿电压 20V
峰值脉冲电流 5.1A
峰值脉冲功率 150W
通用封装 DO-219AD-2
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

MSMP18A-M3/89A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MSMP18A-M3/89A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY MSMP18A-M3/89A MSMP18A-M3/89A数据手册

MSMP18A-M3/89A封装设计

查看详情并下载
Symbol
Footprint
3D Model
