首页  >  产品百科  >  1.5SMC6.8A-M3/57T

1.5SMC6.8A-M3/57T

产品分类: TVS二极管/ESD抑制器
产品描述: 单向 1.5KW 143A 10.5V 6.45V SMC(DO-214AB) 贴片安装
供应商型号: TS-1.5SMC6.8A-M3/57T
供应商: 海外现货
标准整包数: 850

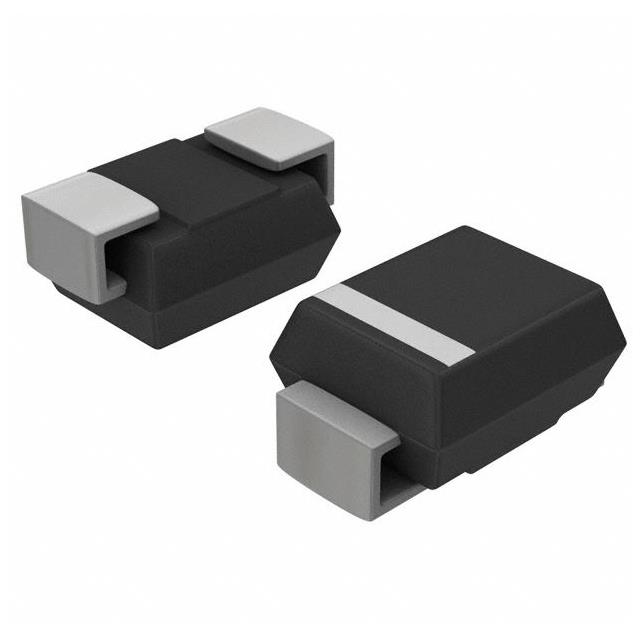

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 1.5SMC6.8A-M3/57T

1.5SMC6.8A-M3/57T概述

    1.5SMC系列瞬态电压抑制器(TVS)产品技术手册

    1. 产品简介


    1.5SMC系列是由Vishay General Semiconductor设计制造的表面贴装型瞬态电压抑制器(Transzorb® TVS)。这类元器件广泛应用于双向保护场景,适用于敏感电子设备的保护。它们能够有效防止由感应负载切换和雷击引起的电压瞬变对集成电路(IC)、金属氧化物半导体场效应管(MOSFET)以及传感器单元信号线的损害。产品具有低轮廓封装和玻璃钝化芯片结,适合自动化装配。本系列器件分为单向和双向两种类型,可用于消费类、计算机、工业、汽车和电信等多个领域。

    2. 技术参数


    电气特性
    - 峰值脉冲功率 (PPPM):1500 W(以10/1000 μs波形计算)
    - 最大反向漏电流 (ID):在额定反向工作电压 (VWM) 下,最大漏电流通常小于1000 μA
    - 最大正向浪涌电流 (IFSM):200 A(仅限单向器件)
    - 最高工作温度 (TJ max.):150°C
    - 包装形式:SMC (DO-214AB)
    - 热阻 (RθJA):75°C/W
    - 热阻 (RθJL):15°C/W
    额定值
    - 反向断态电压 (VWM):5.8 V至459 V(单向);5.8 V至185 V(双向)
    - 击穿电压 (VBR):6.8 V至540 V(单向);6.8 V至220 V(双向)
    - 存储温度范围 (TSTG):-65°C至+150°C

    3. 产品特点和优势


    - 低轮廓封装:非常适合于自动化装配。
    - 玻璃钝化芯片结:确保长期稳定性。
    - 优异的钳位能力:能够快速响应并钳制瞬态电压。
    - 快速响应时间:典型响应时间为皮秒级。
    - 符合AEC-Q101标准:适用于汽车应用。

    4. 应用案例和使用建议


    典型应用
    - 消费电子设备保护
    - 计算机系统防护
    - 工业控制设备
    - 汽车电子
    - 电信设备
    使用建议
    - 在高可靠性要求的应用场合下,选择AEC-Q101认证的型号(如P/NHE3或P/NHM3)。
    - 使用适当的铜箔面积(例如0.185英寸直径),以获得最佳热性能。

    5. 兼容性和支持


    - 兼容性:适用于大多数标准PCB制造工艺,能够与其他常见的SMT元器件一同贴装。
    - 支持和服务:Vishay提供详尽的技术文档、测试报告和全球技术支持服务,包括在线查询及热线咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备频繁出现故障 | 检查是否正确安装并符合指定的工作条件。 |
    | 高温环境下无法正常工作 | 确保散热措施到位,避免过热。 |
    | 反向漏电流异常 | 核实所选器件是否符合设计需求,必要时更换更合适的型号。 |

    7. 总结和推荐


    综上所述,1.5SMC系列瞬态电压抑制器凭借其紧凑的封装、优异的性能参数以及广泛的应用范围,在多种电子设备中表现出色。它不仅适用于消费电子和计算机领域,还能满足工业、汽车以及电信领域的苛刻要求。鉴于其显著的优点,强烈推荐在需要高效电压保护的项目中采用此系列产品。

1.5SMC6.8A-M3/57T参数

参数
峰值脉冲电流 143A
峰值脉冲功率 1.5KW
极性 单向
工作电压 -
箝位电压 10.5V
击穿电压 6.45V
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

1.5SMC6.8A-M3/57T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

1.5SMC6.8A-M3/57T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY 1.5SMC6.8A-M3/57T 1.5SMC6.8A-M3/57T数据手册

1.5SMC6.8A-M3/57T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4250+ $ 0.3294 ¥ 2.7999
10200+ $ 0.3065 ¥ 2.6056
21250+ $ 0.2918 ¥ 2.4806
42500+ $ 0.2861 ¥ 2.4322
库存: 0
起订量: 4250 增量: 4250
交货地:
最小起订量为:4250
合计: ¥ 0
