WTM-12R5K-A28

产品分类: 无线充电线圈
厂牌: BEL FUSE
产品描述: 10A 7A 11.5μH,12.5μH 65mΩ ±10% 94mm*54mm*4mm
供应商型号: N-WTM-12R5K-A28
供应商: 云汉优选
标准整包数: 1

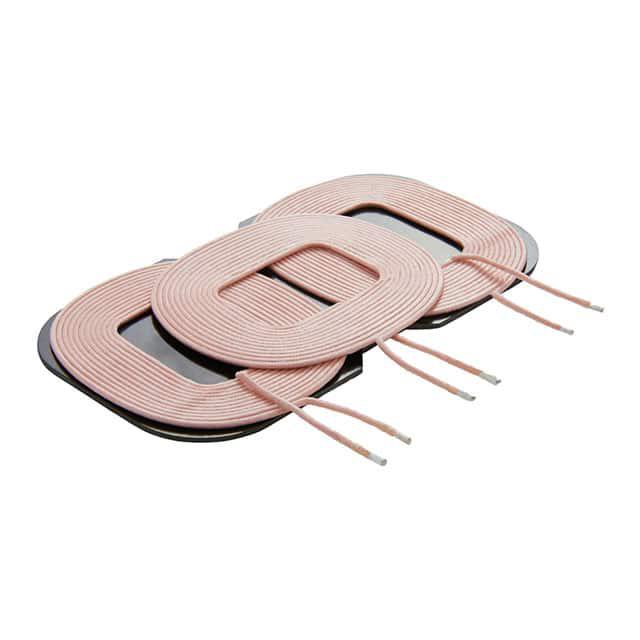

BEL FUSE 无线充电线圈 WTM-12R5K-A28

WTM-12R5K-A28概述

    # Wireless Charging Coils (Multi) 技术手册解析

    产品简介


    Signal 的 Wireless Charging Coil (WCC) 系列是无线充电传输线圈,提供单匝、双匝和多匝配置。该系列通过电磁感应耦合技术实现电源和数据的无接触传输,广泛应用于手机、平板电脑、游戏控制器、可穿戴设备、电动牙刷、机器人吸尘器、无人机及智能汽车充电等多种产品中。这些线圈以可靠性和耐用性著称,采用非移动式设计,抗振动、耐腐蚀,适用于各种严苛的工作环境。
    主要功能
    1. 无接触式的电源与信号传输。
    2. 支持主流无线充电标准(如Qi标准)。
    3. 多种尺寸和形状定制化选项。
    应用领域
    消费电子、智能家居、工业自动化设备、医疗设备、电动汽车等领域。

    技术参数


    以下是关键的技术规格和性能参数:
    | 参数 | 型号 | 数值 |
    |
    | 电感量(uH) | WTM-7R3K-S7 | 7.3 ±10% |
    WTM-12R5K-A28 | 12.5 ±10% |
    | 最大直流电阻(mΩ) | WTM-7R3K-S7 | 50 MAX |
    WTM-12R5K-A28 | 65 MAX |
    | 额定电流(Irms,A) | WTM-7R3K-S7 | 7.0 |
    WTM-12R5K-A28 | 7.0 |
    | 饱和电流(Isat,A) | WTM-7R3K-S7 | 12.0 |
    WTM-12R5K-A28 | 10.0 |
    | 工作温度范围(°C) | 普通应用 | -20°C 至 85°C |
    汽车级应用 | -40°C 至 125°C |
    | 结构尺寸(mm) | WTM-7R3K-S7 | 100.0 x 55.0 x 4.0 |
    其他特性:
    - RoHS、REACH、Prop 65 和冲突矿物合规性。
    - 支持固定式安装,无机械磨损。
    - 高度低且机械强度高。

    产品特点和优势


    1. 定制化能力:可根据客户要求调整尺寸和形状,满足特定应用需求。
    2. 高效稳定:电感量误差控制严格,性能高度一致。
    3. 环保材料:符合多项国际环保法规,适合全球市场销售。
    4. 抗干扰能力强:采用紧公差设计和优化的线圈结构,降低外部干扰影响。
    5. 长寿命:非移动设计,避免机械部件的老化问题。

    应用案例和使用建议


    应用案例
    - 手机和平板电脑充电:利用无线充电功能,方便快捷。
    - 电动牙刷:防水设计适合浴室使用,避免传统充电接口受潮问题。
    - 智能家居设备:如扫地机器人,可实现自动对接充电。
    使用建议
    1. 在复杂环境中使用时,注意周围磁场可能对无线充电效率的影响。
    2. 根据具体应用场景选择合适的型号,例如需要更大功率的应用可以选择更高电流容量的产品。
    3. 安装时确保线圈与接收端对齐良好,避免位置偏差导致效率下降。

    兼容性和支持


    兼容性
    Signal 的 Wireless Charging Coils 系列兼容主流无线充电标准(如 Qi 标准),与市场上大多数支持无线充电的设备完美匹配。
    厂商支持
    - Signal Transformer 提供完善的售前技术支持,帮助客户选择合适的产品。
    - 提供灵活的定制服务,支持小批量到大批量订单生产。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无线充电效率低 | 确保线圈与接收端完全对齐,减少位置偏差。 |
    | 设备无法识别无线充电功能 | 检查设备是否支持相应标准(如Qi)。 |
    | 设备过热 | 检查电流负载是否超出额定范围,优化散热设计。 |

    总结和推荐


    综合评估
    Signal 的 Wireless Charging Coils 系列以其强大的性能、高度的定制能力和卓越的可靠性,在无线充电领域具有显著的优势。无论是消费电子还是工业应用,都能满足多样化的使用需求。
    推荐使用
    我们强烈推荐 Signal 的 Wireless Charging Coils 系列产品用于需要高效、可靠无线充电解决方案的应用场景。其优秀的兼容性、高精度的制造工艺以及长期稳定性使其成为市场的优选之一。如果您需要更详细的定制服务或技术支持,Signal 提供了完整的售后保障,值得信赖。

WTM-12R5K-A28参数

参数
Q值 -
测试频率 -
电感值 11.5μH,12.5μH
饱和电流(LSAT) 10A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 65mΩ
额定电流 7A
长*宽*高 94mm*54mm*4mm
零件状态 在售
包装方式 盒装

WTM-12R5K-A28厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

WTM-12R5K-A28数据手册

厂牌 PDF简要描述 下载
BEL FUSE 无线充电线圈 BEL FUSE WTM-12R5K-A28 WTM-12R5K-A28数据手册

WTM-12R5K-A28封装设计

查看详情并下载
Symbol
Footprint
3D Model
