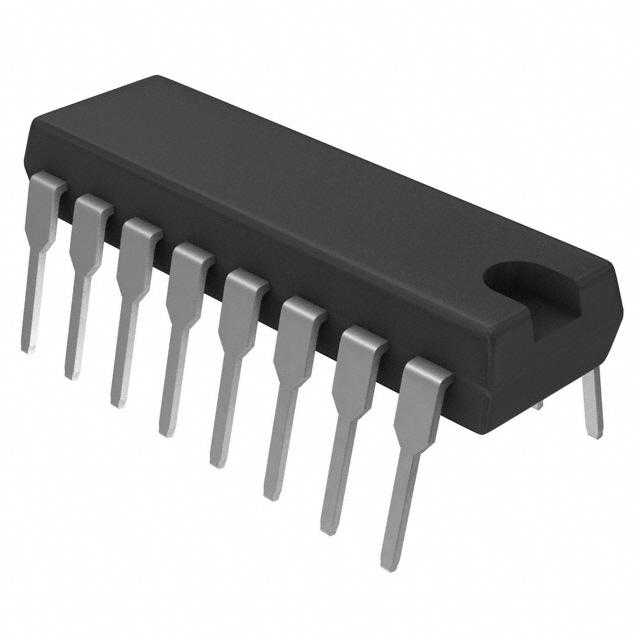

TC74AC138P(F)

厂牌: TOSHIBA
产品描述: 9.2ns@ 5V,14.2ns@ 3.3V 单相 1 2V 5.5V 75mA 75mA DIP-16 通孔安装 6.4mm(宽度)*3.5mm(高度)
供应商型号: 757-TC74AC138PF
供应商: Mouser
标准整包数: 1
TOSHIBA 模拟开关/多路复用器 TC74AC138P(F)

TC74AC138P(F)概述

    TC74AC138P/F/FT 3-to-8 Line Decoder 技术手册解析

    1. 产品简介


    产品类型:TC74AC138P、TC74AC138F 和 TC74AC138FT 是由东芝公司生产的先进高速CMOS集成电路。
    主要功能:这些器件作为3-to-8线解码器(3-to-8 Line Decoder),用于将三个二进制选择输入(A, B和C)转换为八个输出信号(0Y - 7Y)中的一个低电平输出。通过控制使能输入G1,可以抑制解码功能,使得所有输出保持高电平。
    应用领域:广泛应用于内存系统、电路级联连接和其他需要地址解码的应用场合。

    2. 技术参数


    - 工作速度:传播延迟时间(tpd)典型值为5.9纳秒(VCC = 5V时)。
    - 功耗:最大静态电流(ICC)为8微安(Ta = 25°C)。
    - 噪声容限:高噪声容限(VNIH, VNIL)最小值为28% VCC。
    - 输出能力:对称输出阻抗(|IOH|, IOL)最小值为24毫安。
    - 电源电压范围:操作电压(VCC opr)范围为2至5.5伏特。
    - 封装尺寸:
    - DIP16-P-300-2.54A:典型重量1.00克。
    - SOP16-P-300-1.27A:典型重量0.18克。
    - TSSOP16-P-0044-0.65A:典型重量0.06克。

    3. 产品特点和优势


    - 高运行速度:具有与双极型肖特基TTL相当的速度,同时保持CMOS低功耗的特点。
    - 低功耗:最高静态电流仅为8微安,符合便携式和电池供电设备的需求。
    - 高噪声容限:最小噪声容限为28% VCC,有助于减少因信号干扰而造成的错误。
    - 输出驱动能力强:能够驱动50欧姆传输线。
    - 宽泛的工作温度范围:操作温度范围从-40°C到+85°C。

    4. 应用案例和使用建议


    应用场景:
    - 内存系统:作为地址解码器使用,确保正确寻址。
    - 多级联系统:通过G1、A2G和B2G输入实现级联连接,扩展系统功能。
    使用建议:
    - 确保所有输入都连接到VCC或GND:以避免未定义状态。
    - 合理选择电源电压:根据应用需求,选择合适的VCC范围,以保证最佳性能。
    - 注意散热设计:在高负载情况下,要考虑散热设计以避免温度过高影响性能。

    5. 兼容性和支持


    兼容性:
    - 与74F138兼容:引脚和功能上保持一致,便于替代升级。
    支持:
    - 东芝公司提供技术支持和文档资料:包括手册、数据表和应用笔记,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题一:在高负载条件下,产品发热严重。
    - 解决方案:进行散热设计,例如加装散热片或风扇。
    - 问题二:某些输出信号不准确。
    - 解决方案:检查输入信号是否正确,确保每个输入均被适当地接至VCC或GND。
    - 问题三:输出电流不足。
    - 解决方案:检查电源电压是否稳定且足够,确保输出引脚连接至适当的负载。

    7. 总结和推荐


    综合评估:
    - 主要优点:高运行速度、低功耗、高噪声容限以及广泛的电源电压范围,使其适用于各种高性能应用场景。
    - 推荐用途:适用于需要高可靠性和高效率的数字电路系统,特别是内存系统和级联电路。
    推荐使用:鉴于其优异的性能和广泛应用范围,强烈推荐在各种数字电路设计中采用该产品。

TC74AC138P(F)参数

参数
输入数量 -
最大工作供电电压 5.5V
最小工作供电电压 2V
电路数量 1
供电类型 单相
低电平输出电流 75mA
传播延迟时间 9.2ns@ 5V,14.2ns@ 3.3V
输出数量 -
高电平输出电流 75mA
长*宽*高 6.4mm(宽度)*3.5mm(高度)
通用封装 DIP-16
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 卷带包装,管装
