GT30J121(Q)

产品分类: IGBT单管
厂牌: TOSHIBA
产品描述: 170W 2V 独立式 600V 30A TO-3P 通孔安装 15.9mm*4.8mm*19mm
供应商型号: GT30J121(Q)-ND
供应商: Digi-Key
标准整包数: 1

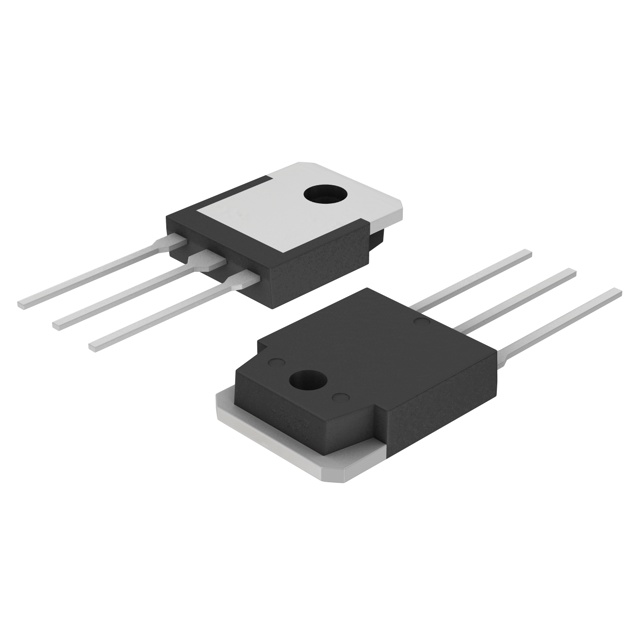

TOSHIBA IGBT单管 GT30J121(Q)

GT30J121(Q)概述


    产品简介


    GT30J121绝缘栅双极晶体管(IGBT)是一款由东芝公司生产的高功率开关应用专用半导体器件。它属于第四代IGBT,具有增强模式(Enhancement mode type),特别适用于高频操作环境。GT30J121在电力转换系统、工业自动化设备、电机驱动系统等领域有着广泛的应用前景。

    技术参数


    - 基本参数:
    - 第四代IGBT
    - 增强模式类型
    - 最大集电极-发射极电压(VCES):600V
    - 最大门-发射极电压(VGES):±20V
    - 集电极连续电流(IC):30A
    - 最大集电极功耗(PC):170W(当Tc=25℃时)
    - 结温(Tj):150℃
    - 存储温度范围(Tstg):−55至150℃
    - 电气特性:
    - 开关频率高达50kHz
    - 快速开关时间:开关时间(ton/off)分别为0.24ms和0.43ms
    - 低开关损耗:开启动态损耗(Eon)为1.00mJ,关断动态损耗(Eoff)为0.80mJ
    - 低饱和电压:VCE(sat)=2.0V(典型值)
    - 热特性:
    - 热阻(Rth(j-c)):0.735℃/W

    产品特点和优势


    - 高效能:采用第四代技术,实现快速开关和低损耗。
    - 可靠性高:内置多种保护机制,保证长期稳定运行。
    - 灵活性强:适合各种高功率切换和高频应用场合。
    - 优化设计:优化的开关时间和损耗使其成为电力电子系统的理想选择。

    应用案例和使用建议


    - 应用案例:
    - 用于高压变频器中作为主开关器件,确保系统能在高频下高效运行。
    - 在太阳能逆变器中,提高能源转换效率。
    - 使用建议:
    - 在设计系统时,需要充分考虑IGBT的工作环境和温度条件,以避免过载导致器件损坏。
    - 使用适当的散热设计来管理热耗散,确保IGBT长期稳定运行。

    兼容性和支持


    - 兼容性:适用于标准电子电路板的设计和制造。
    - 技术支持:东芝公司提供详尽的技术手册和支持文档,帮助用户进行有效的系统设计和故障排除。

    常见问题与解决方案


    - 问题:长时间高负载运行可能导致产品可靠性降低。
    - 解决方案:定期对系统进行检查和维护,严格按照东芝的可靠性指南进行操作。
    - 问题:过高的温度或电流会导致器件过热。
    - 解决方案:采用合适的散热措施,确保器件工作在安全温度范围内。

    总结和推荐


    GT30J121 IGBT凭借其出色的开关性能、低损耗和高可靠性,成为电力电子系统中不可或缺的元件。对于需要高频、高功率开关应用的工程师来说,这是一款值得信赖的选择。通过仔细规划和遵循最佳实践,可以最大限度地发挥这款IGBT的潜力。我们强烈推荐此产品用于各类高要求电力电子应用。

GT30J121(Q)参数

参数
集电极电流 30A
最大功率耗散 170W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 2V
配置 独立式
长*宽*高 15.9mm*4.8mm*19mm
通用封装 TO-3P
安装方式 通孔安装
零件状态 在售
包装方式 管装

GT30J121(Q)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

GT30J121(Q)数据手册

厂牌 PDF简要描述 下载
TOSHIBA IGBT单管 TOSHIBA GT30J121(Q) GT30J121(Q)数据手册

GT30J121(Q)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5792 ¥ 38.6942
10+ $ 2.9047 ¥ 24.3089
100+ $ 2.0526 ¥ 17.1781
500+ $ 1.689 ¥ 14.1352
1000+ $ 1.586 ¥ 13.2728
库存: 118
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.69
