首页  >  产品百科  >  JDP2S02AFS(TPL3)

JDP2S02AFS(TPL3)

产品分类: PIN二极管
厂牌: TOSHIBA
产品描述: 30V 50mA 0.0000004uF 独立式 FSC-2 贴片安装
供应商型号: JDP2S02AFS(TPL3)CT-ND
供应商: Digi-Key
标准整包数: 1

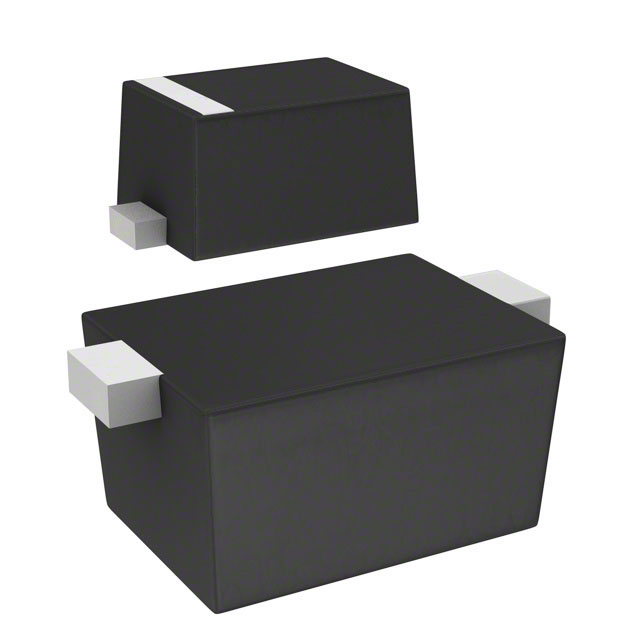

TOSHIBA PIN二极管 JDP2S02AFS(TPL3)

JDP2S02AFS(TPL3)概述

    JDP2S02AFS 射频开关二极管技术手册

    产品简介


    JDP2S02AFS 是一种硅外延PIN型射频开关二极管,主要应用于超高频(UHF)至甚高频(VHF)频段的射频开关。其紧凑的2引脚封装使其适用于高密度安装,从而有效减小电路板尺寸。该产品具有低串联电阻和低电容的特点,适用于各种高性能射频电路。

    技术参数


    以下是 JDP2S02AFS 的主要技术规格和电气特性:
    | 参数 | 符号 | 测试条件 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    ||
    | 反向电压 | VR | IR = 10 μA | 30 | - | - | V |
    | 反向电流 | IR | VR = 30 V | - | - | 0.1 | μA |
    | 正向电压 | VF | IF = 50 mA | - | 0.9 | 0.94 | V |
    | 电容 | CT | VR = 1 V, f = 1 MHz | - | 0.3 | 0.4 | pF |
    | 串联电阻 | rs | IF = 10 mA, f = 100 MHz | - | 1.0 | 1.5 | Ω |
    绝对最大额定值:
    | 参数 | 符号 | 额定值 (Rating) | 单位 |
    ||
    | 反向电压 | VR | 30 | V |
    | 正向电流 | IF | 50 | mA |
    | 结温 | Tj | 150 | °C |
    | 存储温度范围 | Tstg | -55 to 150 | °C |

    产品特点和优势


    1. 小型化设计:JDP2S02AFS 采用2引脚封装,有助于实现高密度安装,从而减小电路板尺寸。
    2. 低串联电阻:典型值为1.0 Ω,有助于降低电路损耗,提高效率。
    3. 低电容:典型值为0.3 pF,有助于减少信号失真,适用于高频应用。
    4. 高可靠性:能够承受宽泛的工作温度范围,适合恶劣环境应用。

    应用案例和使用建议


    JDP2S02AFS 主要应用于 UHF 至 VHF 频段的射频开关。例如,在无线通信设备中,它可以用于调节射频信号的通断。在实际应用中,需要注意以下几点:
    - 正确选择测试条件:确保在进行参数测试时选用合适的测试条件。
    - 防止过载:避免连续使用在高温、高压环境下,以确保长期可靠性。

    兼容性和支持


    JDP2S02AFS 与其他同类产品相比,具有出色的兼容性,可以轻松集成到现有的射频系统中。此外,东芝公司提供详尽的技术支持和维护服务,包括应用笔记、可靠性手册等,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 反向电压过高导致损坏:
    - 解决方案:确保工作电压不超过30V,避免长时间处于高电压状态。
    2. 正向电流超过最大值:
    - 解决方案:使用时注意不要超过最大正向电流50mA,可考虑外部限流措施。
    3. 信号失真严重:
    - 解决方案:检查电路设计,确保符合电容和电阻的要求,避免外部干扰。

    总结和推荐


    JDP2S02AFS 是一款高性能、可靠稳定的射频开关二极管,特别适用于 UHF 至 VHF 频段的应用。其小型化设计和低串联电阻特性使其在高密度安装应用中表现优异。东芝公司提供的技术支持和服务进一步增强了其市场竞争力。因此,我们强烈推荐此产品给需要高性能射频开关解决方案的设计工程师和制造商。

JDP2S02AFS(TPL3)参数

参数
配置 独立式
If - 正向电流 50mA
Ir - 反向电流 -
Vr-反向电压 30V
二极管电容 0.0000004uF
最大串联电阻(中频最大时) -
最大串联电阻(中频最小时) -
通用封装 FSC-2
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

JDP2S02AFS(TPL3)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

JDP2S02AFS(TPL3)数据手册

厂牌 PDF简要描述 下载
TOSHIBA PIN二极管 TOSHIBA JDP2S02AFS(TPL3) JDP2S02AFS(TPL3)数据手册

JDP2S02AFS(TPL3)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.437 ¥ 3.6927
10+ $ 0.2434 ¥ 2.0366
500+ $ 0.1138 ¥ 0.952
1000+ $ 0.105 ¥ 0.8872
库存: 1530
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.69
