BAR6405WH6327XTSA1

产品分类: PIN二极管
产品描述: Infineon PIN二极管, 2 x 共阴极对, 最大反向150V, 最大正向100mA, 用于射频衰减器,射频开关
供应商型号: 2591395
供应商: 海外现货
标准整包数: 25

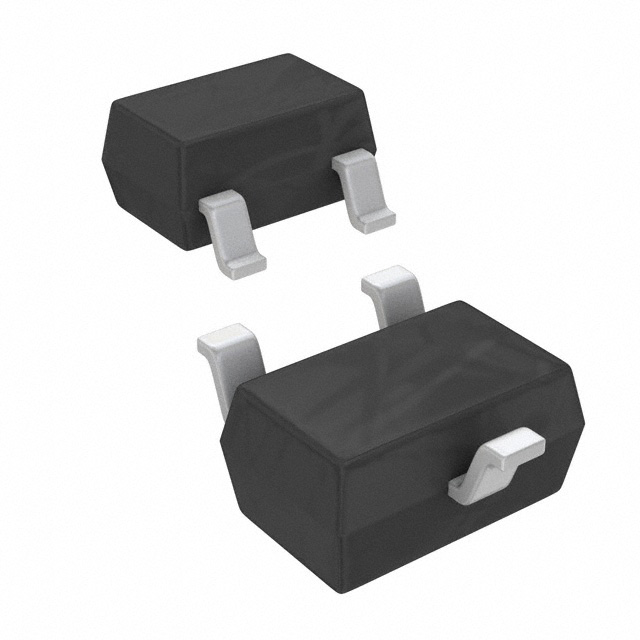

INFINEON TECHNOLOGIES PIN二极管 BAR6405WH6327XTSA1

BAR6405WH6327XTSA1概述

    BAR64系列硅PIN二极管产品技术手册

    1. 产品简介


    BAR64系列硅PIN二极管是适用于高频应用的高性能二极管。这些二极管具有高电压电流控制功能,可以作为RF衰减器和开关的理想选择。其主要功能包括提供高频率响应(最高可达6GHz)、非常低的反向偏置电容(典型值为0.17pF)以及非常低的信号失真。该系列产品均符合无铅(RoHS)标准,且通过AEC Q101认证,确保其在汽车和其他严苛环境下的可靠性。

    2. 技术参数


    - 最大额定值
    - 反向电压(VR):150V
    - 正向电流(IF):100mA
    - 功率耗散(Ptot):250mW(不同型号略有不同)
    - 结温(Tj):150°C
    - 工作温度范围(Top):-55°C至125°C
    - 存储温度(Tstg):-55°C至150°C
    - 电气特性
    - 击穿电压(VBR):150V(典型值)
    - 正向电压(VF):1.13V(典型值)
    - 反向并联电阻(RP):10kΩ至3kΩ
    - 正向电阻(RF):0.85Ω至2.1Ω
    - 充电载流子寿命(τrr):1550ns(典型值)
    - 前向插入损耗(IL):0.16dB至0.32dB
    - 隔离度(ISO):8.5dB至22dB
    - 热特性
    - 结点-焊接点热阻(RthJS):60°C/W至370°C/W(不同型号略有不同)

    3. 产品特点和优势


    - 高频率响应:适用于从1MHz到6GHz的应用范围。
    - 低电容特性:在零伏反向偏置时,频率超过1GHz时的电容典型值为0.17pF,保证了优秀的高频性能。
    - 低信号失真:通过低正向电阻和低并联电阻特性,BAR64系列二极管能够提供非常低的信号失真。
    - 高可靠性:符合无铅和AEC Q101认证标准,确保在严苛环境下的长期稳定运行。
    - 多种封装形式:提供不同的封装形式(如SOT23、SOT323等),满足多样化的应用场景需求。

    4. 应用案例和使用建议


    - 应用案例:BAR64系列二极管广泛应用于RF衰减器、开关和匹配网络等场合。例如,在无线通信系统中,它们可用于调整信号强度,提高系统的可靠性和性能。
    - 使用建议:为了获得最佳性能,建议在设计电路时考虑合适的散热措施,以避免因过热导致的性能下降。同时,应根据具体应用的需求选择合适的封装形式和额定参数。

    5. 兼容性和支持


    - 兼容性:BAR64系列二极管与多种电子元器件和设备兼容,可轻松集成到现有的设计中。此外,厂商提供全面的技术支持和服务,包括设计指导、故障排查和维护。
    - 支持服务:Infineon Technologies提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该系列产品。

    6. 常见问题与解决方案


    - Q: 如何确保BAR64系列二极管在高频率下的性能?
    - A: 在高频应用中,应特别关注散热和引脚布局的设计,以避免信号失真和功率耗散过高。同时,选用具有较低电容特性的二极管型号,有助于保持良好的高频响应。
    - Q: BAR64系列二极管的最大电流限制是多少?
    - A: 不同型号的BAR64系列二极管有不同的最大电流限制,如BAR64-02EL的最大电流为100mA。使用时需注意不超过该限值,以防止过热损坏。

    7. 总结和推荐


    综上所述,BAR64系列硅PIN二极管以其高频率响应、低电容特性、低信号失真和高可靠性等优势,成为RF衰减器和开关的理想选择。我们强烈推荐此产品给需要在高频环境中实现高性能信号处理和传输的工程师和设计师。其卓越的性能和广泛的应用场景使其在市场上具备很强的竞争力。

BAR6405WH6327XTSA1参数

参数
Ir - 反向电流 -
Vr-反向电压 150V
二极管电容 0.00000035uF
最大串联电阻(中频最大时) 20Ω@1mA
最大串联电阻(中频最小时) -
配置 -
If - 正向电流 100mA
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAR6405WH6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BAR6405WH6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES PIN二极管 INFINEON TECHNOLOGIES BAR6405WH6327XTSA1 BAR6405WH6327XTSA1数据手册

BAR6405WH6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.1455
50+ ¥ 1.1116
100+ ¥ 1.0566
250+ ¥ 0.7696
1000+ ¥ 0.701
库存: 17435
起订量: 275 增量: 0
交货地:
最小起订量为:250
合计: ¥ 192.4
