BAR9002ELE6327XTMA1

产品分类: PIN二极管
产品描述: PIN二极管, 单路, 最大反向80V, 最大正向100mA, 2引脚
供应商型号: 26M-BAR9002ELE6327XTMA1
供应商: 云汉优选
标准整包数: 10
INFINEON TECHNOLOGIES PIN二极管 BAR9002ELE6327XTMA1

BAR9002ELE6327XTMA1概述

    BAR90-02EL 单硅射频PIN二极管技术手册

    1. 产品简介


    BAR90-02EL 是由英飞凌科技(Infineon Technologies)生产的单硅射频PIN二极管。这款二极管具备高电压处理能力,具有低损耗和低失真特性,非常适合应用于低偏置电流射频和高速接口开关。主要应用于机顶盒、数字媒体播放器、笔记本电脑及台式计算机等领域。

    2. 技术参数


    以下是BAR90-02EL的技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    ||
    | 反向电压 | VR | - | 80 | - | V
    | 正向电流 | IF | - | 100 | - | mA
    | 总功率耗散 | PTOT | - | 250 | - | mW | TS ≤ 133°C |
    | 结温 | TJ | - | 150 | - | °C
    | 操作温度 | TOP | -55 | - | 125 | °C
    | 存储温度 | TSTG | -55 | - | 150 | °C
    | 电容 | C | - | 0.23 | - | pF | VR = 0 V, f = 1 GHz |
    | 前向电阻 | RF | - | 1.6 | - | Ω | IF = 3 mA, f = 100 MHz |

    3. 产品特点和优势


    - 非常低的电容:C = 0.23 pF(典型值),在电压VR = 0 V 和频率f = 1 GHz 下测量。
    - 低前向电阻:RF = 1.6 Ω(典型值),在IF = 3 mA 和频率f = 100 MHz 下测量。
    - 平衡的ON/OFF谐波失真。

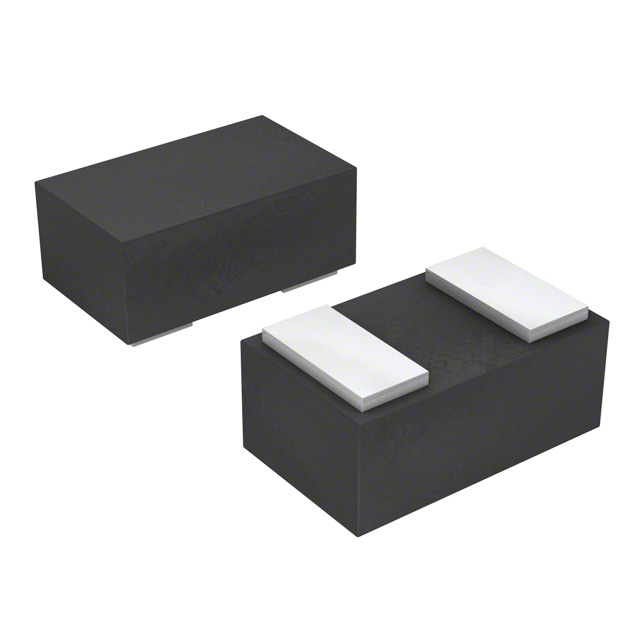

    - 紧凑封装:TSLP-2-19封装,尺寸为1 mm x 0.6 mm x 0.31 mm。
    - 无铅、RoHS合规且无卤素。

    4. 应用案例和使用建议


    BAR90-02EL主要用于需要高频率和低失真的射频和高速接口开关场合。例如,在数字媒体播放器和机顶盒中,这款二极管可以提高信号质量和稳定性。对于实际应用,建议在设计时充分考虑散热管理,以确保稳定运行。

    5. 兼容性和支持


    BAR90-02EL符合工业应用标准(如JEDEC47/20/22测试)。英飞凌提供了详细的安装指南和维护信息,包括关于PCB组装的建议。这有助于用户在不同应用中实现更好的性能和可靠性。

    6. 常见问题与解决方案


    - 问题:如何防止静电放电(ESD)损坏?
    - 解决方案:在操作过程中要遵守处理注意事项,确保正确的防静电措施。

    - 问题:如何确定最佳的工作条件?
    - 解决方案:根据提供的数据表,选择适合的电压和电流值来优化二极管的性能。

    7. 总结和推荐


    BAR90-02EL是一款高性能的单硅射频PIN二极管,其独特的功能和优势使其成为射频和高速接口开关领域的理想选择。它具有非常低的电容和前向电阻,能够在各种应用场景中提供稳定的性能。我们强烈推荐将这款二极管用于需要高频率和低失真的射频和高速接口开关的设计中。

BAR9002ELE6327XTMA1参数

参数
二极管电容 0.00000035uF
最大串联电阻(中频最大时) 2Ω@1mAΩ
最大串联电阻(中频最小时)
配置 独立式
If - 正向电流 100mA
Ir - 反向电流 50nA
Vr-反向电压 80V
通用封装 TSLP-2
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BAR9002ELE6327XTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BAR9002ELE6327XTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES PIN二极管 INFINEON TECHNOLOGIES BAR9002ELE6327XTMA1 BAR9002ELE6327XTMA1数据手册

BAR9002ELE6327XTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
