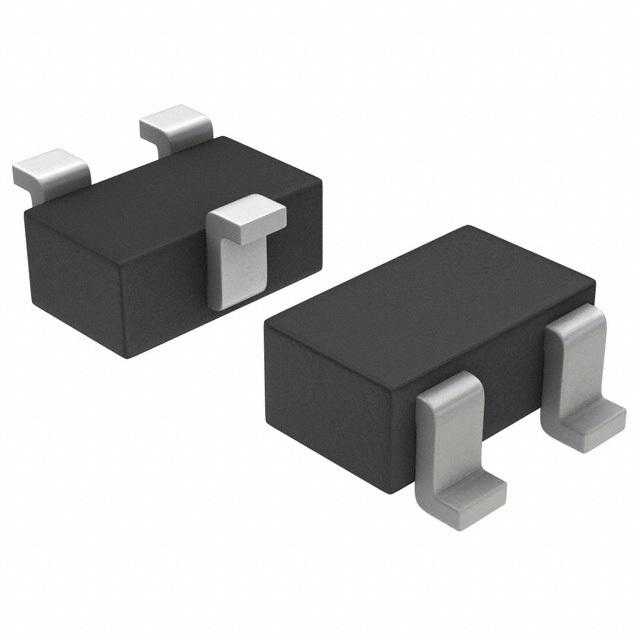

1SV264-TL-E

产品分类: PIN二极管
厂牌: ON SEMICONDUCTOR
产品描述: 50V 8Ω@5mA 50mA 0.0000004uF SOT-323 贴片安装 2mm*1.25mm*900μm
供应商型号: 2723906
供应商: 海外现货
标准整包数: 5
ON SEMICONDUCTOR PIN二极管 1SV264-TL-E

1SV264-TL-E概述

    1SV264 PIN Diode 技术手册

    产品简介


    1SV264 是一款超小型封装的双系列PIN二极管,适用于VHF(甚高频)、UHF(超高频)和AGC(自动增益控制)应用。这款二极管具有50V的反向电压和50mA的最大正向电流,典型前向串联电阻为2.5Ω,特别适合需要高密度安装的应用场合。

    技术参数


    1SV264 的关键技术参数如下:
    - 反向电压 \( VR \): 50V
    - 正向电流 \( IF \): 50mA
    - 允许功耗 \( P \): 100mW
    - 结温 \( Tj \): 125°C
    - 存储温度 \( T{stg} \): -55°C 到 +125°C
    - 封装尺寸: SC-70/SOT-323 (具体尺寸见附图)
    - 最小包装数量: 3,000个/盘

    产品特点和优势


    1. 紧凑封装: 1SV264采用超小型封装,便于实现高密度安装,使其所应用的设备更加小巧紧凑。
    2. 低前向串联电阻: 典型值为2.5Ω,有利于减少信号传输过程中的功率损耗。
    3. 小间终端电容: 典型值为0.23pF,有助于提高高频电路的性能。

    应用案例和使用建议


    1SV264常用于射频和微波通信系统中,如VHF/UHF接收机、AGC电路、射频放大器等。在设计应用时,需要注意以下几点:
    - 确保电路设计中的电流不超过最大允许值50mA。
    - 考虑到散热问题,应确保在高功率操作下不会超过结温限制125°C。
    - 使用时应注意反向电压不得超过50V,以避免损坏器件。

    兼容性和支持


    1SV264采用了MCP封装,并且符合JEITA和JEDEC标准(SC-70/SOT-323)。该产品可以方便地与同类型封装的其他电子元器件配合使用。厂商提供了详尽的技术支持和文档资料,以帮助用户更好地理解和使用这款二极管。

    常见问题与解决方案


    1. Q: 设备在高温环境下无法正常工作?
    - A: 检查电路设计,确保温度不超过125°C,必要时增加散热措施。
    2. Q: 二极管正向电压异常?
    - A: 检查电流是否超过了额定值50mA,重新校准电流源。
    3. Q: 信号传输中出现异常?
    - A: 检查电容和电阻值,确保满足应用要求,优化电路布局。

    总结和推荐


    1SV264是一款高性能的PIN二极管,具有紧凑的封装、低电阻和小电容等特点,非常适合于高频和射频应用。由于其出色的性能和可靠性,强烈推荐在相关应用中使用。同时,用户应当遵循手册中的注意事项和建议,以确保设备的正常运行和长期稳定工作。

    本手册中提供的所有数据均为参考值,实际性能可能因不同应用而有所变化。务必在实际应用中进行充分验证,以确保产品符合您的需求。

1SV264-TL-E参数

参数
配置 -
If - 正向电流 50mA
Ir - 反向电流 -
Vr-反向电压 50V
二极管电容 0.0000004uF
最大串联电阻(中频最大时) 8Ω@5mA
最大串联电阻(中频最小时) -
长*宽*高 2mm*1.25mm*900μm
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1SV264-TL-E厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

1SV264-TL-E数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR PIN二极管 ON SEMICONDUCTOR 1SV264-TL-E 1SV264-TL-E数据手册

1SV264-TL-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.445
10+ ¥ 1.2961
100+ ¥ 1.0947
500+ ¥ 0.9633
3000+ ¥ 0.9633
9000+ ¥ 0.9633
库存: 2777
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 12.96
