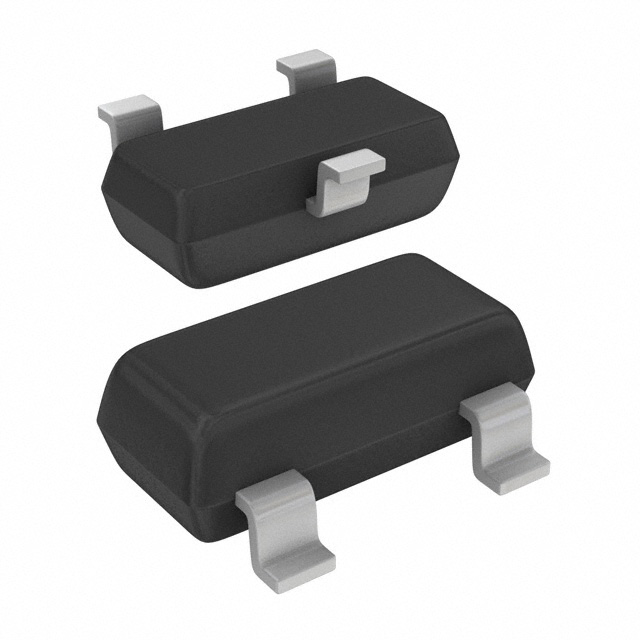

BAP64-06,215

产品分类: PIN二极管
厂牌: NXP SEMICONDUCTORS
产品描述: NXP PIN二极管, 共阳极, 最大反向175V, 最大正向100mA 1.1V, 用于衰减器、开关, 3引脚
供应商型号: CY-BAP64-06,215
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS PIN二极管 BAP64-06,215

BAP64-06,215概述

    BAP64-06 Silicon PIN Diode 技术手册

    1. 产品简介


    BAP64-06 是一款硅 PIN 二极管,采用小型表面贴装 SOT23 封装。这种二极管通过两个平面 PIN 结构提供共阴极配置,广泛应用于高频电路设计中。它主要用于射频(RF)衰减器和开关。

    2. 技术参数


    - 电压范围:反向电压最大值为 175V。
    - 电流:正向电流最大值为 100mA。
    - 总功率耗散:在环境温度为 90°C 时,最大总功率耗散为 250mW。
    - 存储温度范围:-65°C 到 +150°C。
    - 结温范围:-65°C 到 +150°C。
    - 热阻:结到焊点的热阻典型值为 220K/W。
    - 电容特性:在不同频率和偏置电压下的电容特性。
    - 正向电阻:在不同正向电流条件下的典型值。
    - 充放电时间常数:1.55μs(当从 10mA 转换到 6mA 时)。

    3. 产品特点和优势


    - 高电压和电流控制能力:适用于高压和大电流的应用。
    - 低电容:有助于减少信号延迟和失真。
    - 低正向电阻:提高效率。
    - 低串联电感:减小高频干扰。
    - 适用于高达 3GHz 的应用:特别适合于高频射频电路。
    - 符合 AEC-Q101 标准:满足汽车应用的严格要求。

    4. 应用案例和使用建议


    - 应用领域:主要用于射频衰减器和开关。
    - 使用建议:
    - 在高频应用中,应注意尽量减少走线长度以降低寄生电感和电容效应。
    - 使用合适的电源管理策略以避免过热。
    - 在高可靠性应用中,应确保封装和装配质量。

    5. 兼容性和支持


    - 兼容性:该产品与其他标准 SOT23 封装的产品兼容,适用于多种射频模块和电路板设计。
    - 支持:厂商提供了详尽的技术文档和在线支持,包括详细的电气特性和应用场景说明。

    6. 常见问题与解决方案


    - 问题 1:设备过热。
    - 解决方案:检查电源电压和电流是否在规定范围内,使用散热片或其他散热措施。
    - 问题 2:信号延迟或失真。
    - 解决方案:调整电路布局,确保走线长度最短,减少寄生电容和电感。

    7. 总结和推荐


    BAP64-06 硅 PIN 二极管是一款高性能的射频元器件,具备高可靠性、低功耗和紧凑封装的优点。适用于多种高频射频电路设计,尤其是在需要低电容和低串联电感的应用场景。总体而言,强烈推荐此产品用于各种射频设计项目。

BAP64-06,215参数

参数
最大串联电阻(中频最大时) 40Ω@0.5mA
最大串联电阻(中频最小时) 40Ω
配置 2对共阳级
If - 正向电流 100mA
Ir - 反向电流 -
Vr-反向电压 175V
二极管电容 0.00000035uF
长*宽*高 3mm*1.4mm*1mm
通用封装 SOT-23,TO-236AB
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
