首页  >  产品百科  >  BA89202VH6327XTSA1

BA89202VH6327XTSA1

产品分类: PIN二极管
产品描述: 35V 700mΩ@3mA 100mA 0.0000011uF 独立式 SOD-523 贴片安装 1.2mm*800μm*550μm
供应商型号: BA89202VH6327XTSA1
供应商: 国内现货
标准整包数: 1

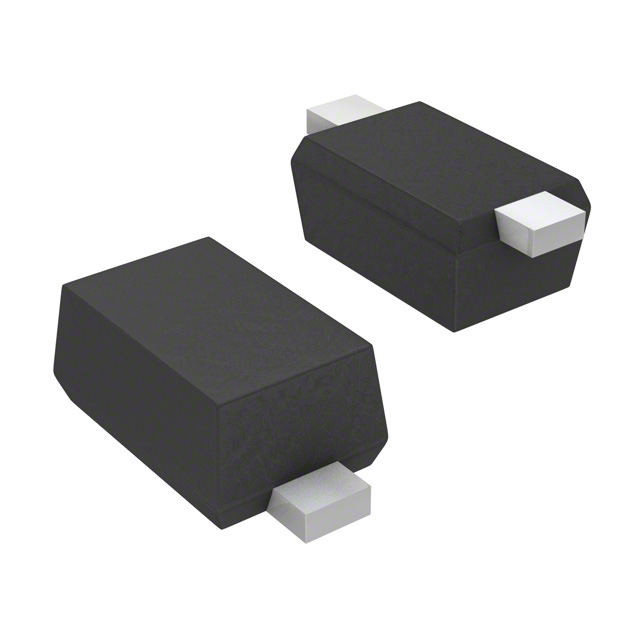

INFINEON TECHNOLOGIES PIN二极管 BA89202VH6327XTSA1

BA89202VH6327XTSA1概述

    电子元器件技术手册:BA592/BA892 射频开关二极管

    产品简介


    BA592 和 BA892 是一种硅射频开关二极管,专为电视/录像机调谐器(TV/VTR)以及移动通信应用中的频率切换而设计。这些二极管具备非常低的正向电阻(典型值为0.45 Ω@ 3 mA),并且具有较小的电容。产品采用无铅(符合RoHS标准)封装,通过了AEC Q101标准认证。

    技术参数


    - 主要技术规格:
    - 二极管反向电压(VR):35 V
    - 正向电流(IF):100 mA
    - 结温(TJ):150 ℃
    - 工作温度范围(Top):-55 ... 125 ℃
    - 存储温度(TStg):-55 ... 150 ℃
    - 热阻抗:
    - 结到焊接点的热阻抗(RthJS):
    - BA592:≤ 135 K/W
    - BA892, BA892-02V:≤ 120 K/W
    - BA892-02L:≤ 70 K/W
    - 电气特性:
    - 反向电流(IR):≤ 20 nA(VR = 20 V)
    - 正向电压(VF):≤ 1 V(IF = 100 mA)
    - 正向电阻(rf):0.45 Ω(IF = 3 mA, f = 100 MHz)
    - 电容(CT):典型值为0.65 pF(VR = 1 V, f = 1 MHz)

    产品特点和优势


    - 非常低的正向电阻:确保了二极管在导通状态下的损耗最小化,提高了电路的整体效率。
    - 小电容:有助于减少频率切换过程中的信号失真,提高信号质量。
    - 高可靠性:通过AEC Q101认证,适用于汽车和工业应用。
    - 无铅封装:符合环保要求,适用于现代电子产品制造。

    应用案例和使用建议


    - 应用案例:
    - 在电视/录像机调谐器中用于频率切换。
    - 在移动通信设备中用于射频信号处理。
    - 使用建议:
    - 在高频应用中使用时,需特别注意散热设计,以避免因高温导致的性能下降。
    - 建议在安装前进行详细的热仿真,确保产品的长期稳定运行。

    兼容性和支持


    - 兼容性:与现有电视/录像机调谐器和移动通信设备高度兼容,易于集成到现有系统中。
    - 支持:由Infineon Technologies提供全方位的技术支持和维护服务。如有需要,可联系最近的Infineon办事处获取更多信息。

    常见问题与解决方案


    - 问题1:温度过高导致器件失效。
    - 解决方案:增加散热措施,如加装散热片或使用更大的封装。
    - 问题2:正向电阻偏大。
    - 解决方案:检查是否超过额定工作电流或温度,调整电路设计。
    - 问题3:电容值不稳定。
    - 解决方案:确认是否在额定频率范围内使用,避免超出推荐范围。

    总结和推荐


    BA592 和 BA892 射频开关二极管以其出色的性能和广泛应用,在电视/录像机调谐器和移动通信设备中表现出色。其独特的功能和优势使其在市场上具有较强的竞争力。强烈推荐在需要高效、可靠射频信号处理的应用中使用。
    该产品通过了AEC Q101认证,保证了其在各种恶劣环境下的可靠性。如果您正在寻找一款高效、可靠的射频开关二极管,BA592 和 BA892 将是您的理想选择。

BA89202VH6327XTSA1参数

参数
Ir - 反向电流 -
Vr-反向电压 35V
二极管电容 0.0000011uF
最大串联电阻(中频最大时) 700mΩ@3mA
最大串联电阻(中频最小时) -
配置 独立式
If - 正向电流 100mA
长*宽*高 1.2mm*800μm*550μm
通用封装 SOD-523
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装

BA89202VH6327XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BA89202VH6327XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES PIN二极管 INFINEON TECHNOLOGIES BA89202VH6327XTSA1 BA89202VH6327XTSA1数据手册

BA89202VH6327XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1103+ ¥ 0.3128
1104+ ¥ 0.3019
1105+ ¥ 0.2965
1107+ ¥ 0.2938
库存: 2184
起订量: 1107 增量: 1
交货地:
最小起订量为:1107
合计: ¥ 325.23
