NSVP249SDSF3T1G

产品分类: PIN二极管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi PIN二极管, 最大反向50V, 最大正向50mA 0.92V, 用于AGC, 3引脚
供应商型号: NSVP249SDSF3T1GOSTR-ND
供应商: Digi-Key
标准整包数: 3000

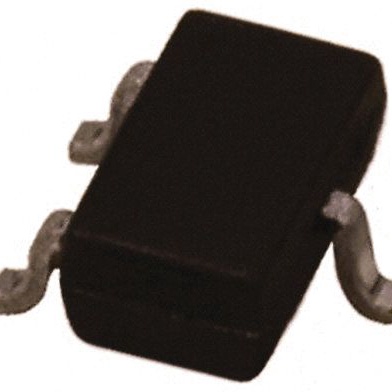

ON SEMICONDUCTOR PIN二极管 NSVP249SDSF3T1G

NSVP249SDSF3T1G概述

    NSVP249SDSF3 PIN Diode 技术手册

    产品简介


    NSVP249SDSF3 是一款适用于甚高频(VHF)、特高频(UHF)及自动增益控制(AGC)应用的双系列PIN二极管。该产品封装在一个小型的SC-70封装内,通过集成两个PIN二极管实现了更紧凑、高效的设计。NSVP249SDSF3 具有AEC-Q101认证并支持PPAP,非常适合汽车应用。

    技术参数


    以下是NSVP249SDSF3的关键技术参数:
    - 反向电压 (VR):最大50V
    - 正向电流 (IF):最大50mA
    - 允许功耗 (P):最大100mW
    - 工作结温和存储温度 (TJ, Tstg):-55°C至+125°C
    - 反向电压下的反向电流 (IR):最大0.1μA
    - 正向电压 (VF):典型值为0.92V
    - 引脚间电容 (C):典型值为0.23pF
    - 正向电流下的串联电阻 (rs):最大4.5Ω
    这些参数确保了该二极管在各种应用中的可靠性和性能。

    产品特点和优势


    NSVP249SDSF3 的主要优势包括:
    - 集成度高:在小型SC-70封装内集成两个元素。
    - 低电容:典型的引脚间电容仅为0.23pF,有助于提高频率响应。
    - 低串联电阻:典型值为4.5Ω,保证了高效的电流传输。
    - 符合环保要求:无铅、无卤素,符合RoHS标准。
    - 汽车级认证:AEC-Q101认证和PPAP能力使其适合于汽车应用。
    这些特点使得NSVP249SDSF3 在高频应用和车载系统中表现出色。

    应用案例和使用建议


    NSVP249SDSF3 的典型应用包括无线电的自动增益控制(AGC)。根据手册提供的图表和数据,我们推荐如下使用建议:
    - 使用高增益应用:由于其低电容和低串联电阻,该二极管特别适合用于需要快速响应的应用。
    - 在高温环境中使用:手册显示该二极管在最高125°C的温度下仍能保持稳定的工作性能。
    - 注意反向电压限制:在设计时应考虑避免超过50V的反向电压以防止击穿。

    兼容性和支持


    NSVP249SDSF3 支持SC-70/MCP3封装,兼容多种不同的电路板和系统。制造商提供了详尽的技术支持和文档资源,如订购信息、机械结构图和详细的封装尺寸,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及其解决方案:
    - 问:如何处理过高的反向电压?
    - 答: 确保在设计时遵循手册中的建议,避免反向电压超过50V。

    - 问:如何确认产品符合AEC-Q101标准?
    - 答: 请查阅制造商提供的相关认证文件,并与销售代表确认具体型号的合规情况。

    总结和推荐


    综上所述,NSVP249SDSF3 是一款高性能、高可靠性的双系列PIN二极管,尤其适用于VHF、UHF和AGC应用。它在小型封装内的高效设计、良好的电气特性及出色的温度稳定性使其在市场上具有很强的竞争力。强烈推荐使用此产品,特别是在需要紧凑、高效的高频应用场合。
    这篇文章全面涵盖了NSVP249SDSF3的产品特点、技术参数、应用案例和使用建议等内容,旨在帮助工程师和技术人员更好地理解和使用这一高性能的电子元器件。

NSVP249SDSF3T1G参数

参数
最大串联电阻(中频最大时) 4.5Ω@10mA
最大串联电阻(中频最小时) -
配置 双series
If - 正向电流 50mA
Ir - 反向电流 100nA
Vr-反向电压 50V
二极管电容 0.00000023uF
长*宽*高 2mm*1.25mm*900μm
通用封装 SOT-323
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
