2SK880-BL(TE85L,F)

产品分类: 结型场效应管(JFET)
厂牌: TOSHIBA
产品描述: 100mW 100mW 1.5V@ 100 nA 1个N沟道 10V 1.2mA 6mA 13pF@10V 50V SC-70 贴片安装
供应商型号: 4415889
供应商: 海外现货
标准整包数: 5

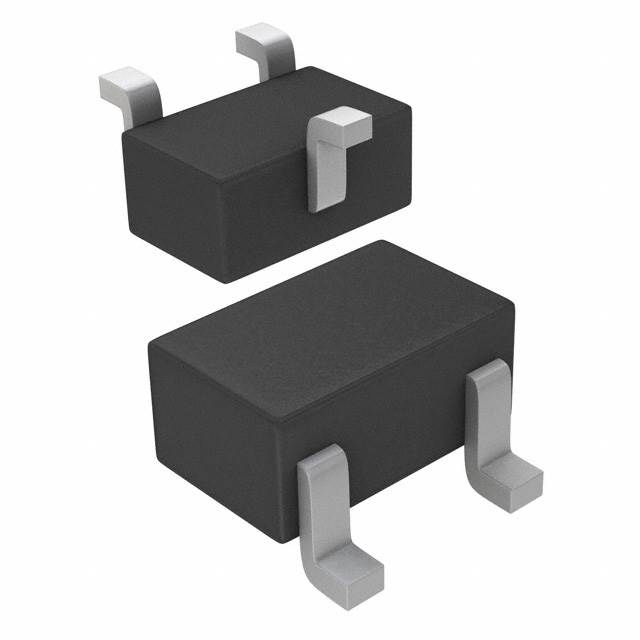

TOSHIBA 结型场效应管(JFET) 2SK880-BL(TE85L,F)

2SK880-BL(TE85L,F)概述


    产品简介


    2SK880 是一款由东芝(TOSHIBA)生产的场效应晶体管(Field Effect Transistor, FET),采用硅材料制成,具有N沟道结型结构。这款电子元器件主要用于音频频率下的低噪声放大器应用。它具备高输入阻抗、低噪声系数和高击穿电压等特性,使其在需要高信噪比和稳定工作的场合表现出色。

    技术参数


    - 绝对最大额定值
    - 栅极-漏极电压(VGDS):-50 V
    - 漏极功率耗散(PD):100 mW
    - 结温(Tj):125 °C
    - 存储温度范围(Tstg):-55°C 至 125°C
    - 电气特性
    - 栅极截止电流(IGSS):VGS = -30 V,VDS = 0,最大值为 -1.0 nA
    - 栅极-漏极击穿电压((BR)GDS):VDS = 0,IG = -100 μA,最小值为 -50 V
    - 漏极电流(IDSS):VDS = 10 V,VGS = 0,典型值为 7.6 mA
    - 前向转移导纳(|Yfs|):VDS = 10 V,VGS = 0,f = 1 kHz,典型值为 15 mS
    - 输入电容(Ciss):VDS = 10 V,VGS = 0,f = 1 MHz,典型值为 13 pF
    - 反向传输电容(Crss):VDG = 10 V,ID = 0,f = 1 MHz,典型值为 3 pF
    - 噪声系数(NF):VDS = 10 V,RG = 1 kΩ,ID = 0.5 mA,f = 1 kHz,典型值为 1 dB

    产品特点和优势


    2SK880 的关键优势在于其高增益(|Yfs|)、低噪声系数(NF = 1.0 dB)和高输入阻抗(IGSS = -1 nA)。这些特性使得该晶体管在音频放大电路中表现优异,可以提供稳定的低噪声放大性能。此外,它的小型封装也使其易于集成到各种应用中。

    应用案例和使用建议


    应用案例
    2SK880 主要应用于音频频率下的低噪声放大器,例如音频前置放大器、麦克风前置放大器等。由于其高增益和低噪声特性,能够显著提高音频信号的保真度。
    使用建议
    在使用2SK880时,需要注意以下几个方面:
    - 在设计电路时,确保栅极-漏极电压(VGDS)不超过-50 V。
    - 为了减少热效应的影响,应尽量避免在高温环境下长时间运行,特别是在连续高负载情况下。
    - 由于其低噪声特性,建议使用高阻抗输入源以进一步降低噪声影响。

    兼容性和支持


    2SK880 适用于各种音频频率应用,与大多数标准音频电路兼容。东芝公司提供了详细的技术手册和可靠性指南,以帮助用户更好地了解和使用该产品。此外,东芝还提供了相应的技术支持和服务,以解决用户可能遇到的问题。

    常见问题与解决方案


    - 问题1: 如何选择合适的栅极电阻(RG)?
    - 解决方案: 通常建议使用1 kΩ的栅极电阻,以确保低噪声特性和适当的驱动性能。根据具体应用需求,可以适当调整。
    - 问题2: 产品如何处理热效应?
    - 解决方案: 确保电路设计中包含足够的散热措施,如散热片或散热板。此外,在高负载条件下运行时,注意适当降额(derating)操作。

    总结和推荐


    2SK880 是一款优秀的音频频率低噪声放大器用场效应晶体管,其高增益、低噪声系数和高输入阻抗等特性使其在音频应用中表现出色。建议在需要高信噪比和稳定的音频放大电路中使用此产品。不过,用户应严格按照东芝的技术手册进行设计,并采取必要的预防措施,以确保最佳的性能和可靠性。

2SK880-BL(TE85L,F)参数

参数
最大功率 100mW
Vds-漏源极击穿电压 10V
Ciss-不同 Vds 时的输入最大电容 13pF@10V
击穿电压 50V
Idss-不同Vds(Vgs=0)时的漏极电流 6mA
配置 -
Id-连续漏极电流 1.2mA
FET类型 1个N沟道
通道数量 -
最大功率耗散 100mW
Rds(On)-漏源导通电阻 -
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 1.5V@ 100 nA
通用封装 SC-70
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SK880-BL(TE85L,F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

2SK880-BL(TE85L,F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 结型场效应管(JFET) TOSHIBA 2SK880-BL(TE85L,F) 2SK880-BL(TE85L,F)数据手册

2SK880-BL(TE85L,F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
