BFR31,235

产品分类: 结型场效应管(JFET)
厂牌: NXP SEMICONDUCTORS
产品描述: 250mW 250mW 2.5V@ 0.5 nA 1个N沟道 25V 10mA 1mA 独立式 4pF@10V SOT-23,TO-236AB 贴片安装
供应商型号: 2985158
供应商: 海外现货
标准整包数: 5

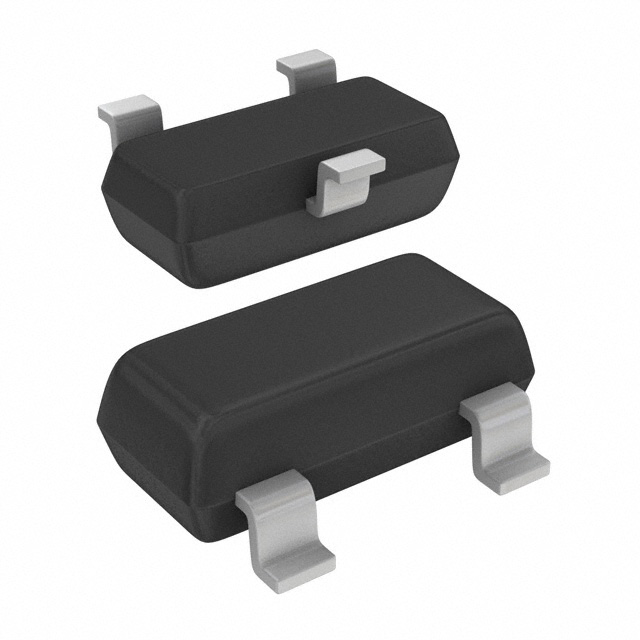

NXP SEMICONDUCTORS 结型场效应管(JFET) BFR31,235

BFR31,235概述

    # BFR30 和 BFR31 N通道场效应晶体管技术手册

    产品简介


    BFR30 和 BFR31 是由 NXP 半导体公司生产的 N通道平面外延对称结场效应晶体管(N-channel field-effect transistor)。这些晶体管采用塑料 SOT23 封装形式,提供低成本且高效能的解决方案。它们主要适用于厚膜和薄膜电路中的低电平通用放大器应用。

    技术参数


    以下为 BFR30 和 BFR31 的关键技术和性能参数:
    - 封装类型: 塑料 SOT23
    - 最大电压: ±25 V
    - 漏极电流 (ID):
    - BFR30: 最大值为 10 mA
    - BFR31: 最大值为 5 mA
    - 总功耗 (Ptot): 250 mW(当 Tamb ≤ 40°C)
    - 输入电容 (Cis): 4 pF (VDS = 10 V, f = 1 MHz)
    - 反馈电容 (Crs): 1.5 pF (VDS = 10 V, f = 1 MHz)
    - 噪声电压 (en): 最大值为 0.5 µV (ID = 200 µA, VDS = 10 V)
    - 热阻抗 (Rth j-a): 430 K/W

    产品特点和优势


    1. 小型化设计: 采用 SOT23 小型封装,适合空间受限的设计。
    2. 高可靠性: 高达 ±25 V 的电压范围适应多种应用需求。
    3. 低功耗: 总功耗限制为 250 mW,提高能源效率。
    4. 快速响应: 支持高频操作,典型频率达到 1 kHz。
    5. 互换性: 漏极和源极可互换设计,提升应用灵活性。

    应用案例和使用建议


    应用案例
    BFR30 和 BFR31 在以下场景中表现出色:
    - 厚膜和薄膜电路的低电平信号放大器。
    - 作为开关器件用于小电流电路中。
    - 线性稳压器中的旁路晶体管。
    使用建议
    - 在设计中需注意总功耗,避免长时间在高温环境下满载运行。
    - 结合反馈电容 (Crs),优化频率响应以满足具体设计要求。
    - 考虑器件的互换性,简化电路布局并降低设计复杂度。

    兼容性和支持


    - 兼容性: 由于采用了标准 SOT23 封装,BFR30 和 BFR31 可轻松集成到现有的 PCB 设计中,与其他同类器件高度兼容。
    - 支持: NXP 提供详尽的技术文档和支持服务,帮助客户加速产品开发过程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 晶体管过热 | 确保电路设计符合功耗限制,避免长期满载运行。 |
    | 放大效果不佳 | 检查输入信号幅度和频率是否在工作范围内。 |
    | 开关时间较长 | 调整驱动电路参数,优化开关速度。 |

    总结和推荐


    BFR30 和 BFR31 N通道场效应晶体管以其小巧的封装、灵活的应用特性和高效的性能,在低电平放大器和开关电路设计中展现出卓越的适用性。其广泛的温度适应性和低功耗设计使其成为高性能电路的理想选择。因此,强烈推荐在相关应用中优先考虑此系列产品。

BFR31,235参数

参数
通道数量 -
最大功率耗散 250mW
Vgs-栅源极电压 -
Ciss-不同 Vds 时的输入最大电容 4pF@10V
Idss-不同Vds(Vgs=0)时的漏极电流 1mA
Id-连续漏极电流 10mA
Vgs(th)-栅源极阈值电压 2.5V@ 0.5 nA
FET类型 1个N沟道
Vds-漏源极击穿电压 25V
Rds(On)-漏源导通电阻 -
击穿电压 -
配置 独立式
最大功率 250mW
3mm(Max)
1.4mm(Max)
1mm(Max)
通用封装 SOT-23,TO-236AB
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

BFR31,235厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BFR31,235数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 结型场效应管(JFET) NXP SEMICONDUCTORS BFR31,235 BFR31,235数据手册

BFR31,235封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.89
25+ ¥ 2.1894
100+ ¥ 2.1894
250+ ¥ 1.9617
500+ ¥ 1.9617
1000+ ¥ 1.9617
库存: 0
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
