GT40QR21(STA1,E,D

产品分类: IGBT单管
厂牌: TOSHIBA
产品描述: 230W 1.5V 独立式 2.7V@ 15V,40A 40A TO-3P 通孔安装
供应商型号: GT40QR21(STA1,E,D
供应商: 云汉优选
标准整包数: 1000

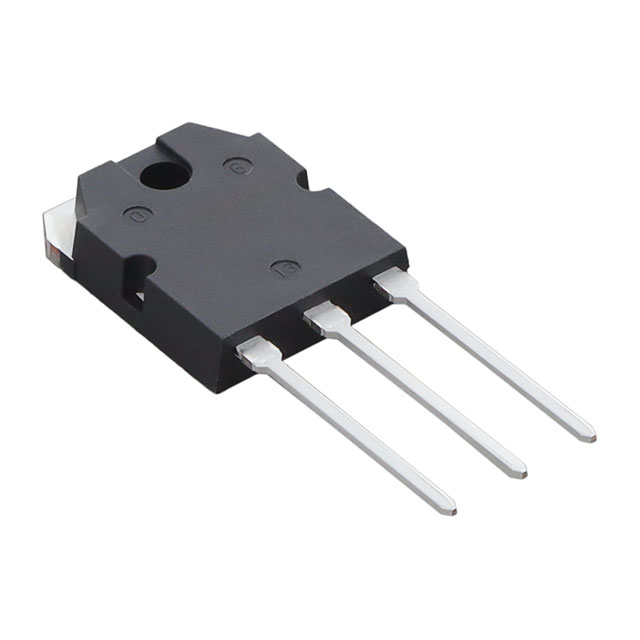

TOSHIBA IGBT单管 GT40QR21(STA1,E,D

GT40QR21(STA1,E,D概述

    GT40QR21 Discrete IGBT 技术手册解析

    1. 产品简介


    GT40QR21是一款专为电压谐振逆变器开关应用设计的N沟道硅绝缘栅双极晶体管(IGBT)。它属于第六代RC-IGBT(反并联二极管单片集成IGBT芯片)系列,旨在提供高性能的电源转换解决方案。
    主要功能:
    - 高速开关能力
    - 低饱和电压
    - 增强模式操作
    - 能够承受高结温
    - 适用于谐振逆变器电路
    应用领域:
    - 电压谐振逆变器
    - 工业自动化设备
    - 电力转换系统
    - 变频驱动器
    - 电磁感应加热装置

    2. 技术参数


    绝对最大额定值:
    - 漏源电压:1200V
    - 栅源电压:±25V
    - 连续集电极电流:40A
    - 最大连续集电极功耗:230W(当Tc=25℃时)
    - 结温范围:-55°C 至 175°C
    - 储存温度范围:-55°C 至 175°C
    热特性:
    - 结到外壳热阻:0.65°C/W
    电气特性:
    - 开关时间(导通时间):0.18 µs(典型值)
    - 开关时间(关断时间):0.40 µs(最大值)
    - 饱和电压(IC = 40A):1.90V(典型值)

    3. 产品特点和优势


    GT40QR21 具有以下显著优势:
    - 高可靠性:最高结温可达175°C,适用于高温环境。
    - 快速开关速度:典型的导通时间和关断时间分别为0.18 µs 和0.40 µs。
    - 低饱和电压:饱和电压典型值仅为1.90V,有助于提高能效。
    - 集成反向二极管:减少外部组件需求,提高系统可靠性。
    - 高度集成:采用TO-3P封装,安装简便,易于集成。

    4. 应用案例和使用建议


    应用场景:
    - 在谐振逆变器中作为主开关元件,提供高效稳定的电流输出。
    - 用于工业机器人控制系统,实现精确的电机控制。
    使用建议:
    - 设计散热系统时需考虑IGBT的温度上升,以防止热失控。
    - 确保接线符合手册要求,避免因电容效应导致的过压问题。
    - 使用过程中注意静电防护,避免损坏IGBT。

    5. 兼容性和支持


    - 兼容性: GT40QR21 与多数谐振逆变器设计兼容。
    - 支持和服务: 用户可联系东芝销售代表获取详细的支持信息。东芝还提供了详细的可靠性手册,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    问题1: 在高温环境下运行,IGBT温度异常升高。
    - 解决方案: 增加散热片面积,确保IGBT周围空气流通良好。
    问题2: 导通时间较长,影响开关效率。
    - 解决方案: 调整门极电阻值,降低门极驱动信号的上升沿时间。

    7. 总结和推荐


    总结:
    GT40QR21 是一款高性能的IGBT产品,具备快速开关、低饱和电压及高可靠性等特点。非常适合用于电压谐振逆变器和其他需要高效率、稳定性的电源转换应用场合。
    推荐:
    鉴于其卓越的技术特性和广泛的应用前景,我们强烈推荐 GT40QR21 作为工业和电力转换领域的首选IGBT产品。

GT40QR21(STA1,E,D参数

参数
集电极电流 40A
最大功率耗散 230W
VCEO-集电极-发射极最大电压 2.7V@ 15V,40A
最大集电极发射极饱和电压 1.5V
配置 独立式
通用封装 TO-3P
安装方式 通孔安装
零件状态 在售
包装方式 管装

GT40QR21(STA1,E,D厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

GT40QR21(STA1,E,D数据手册

厂牌 PDF简要描述 下载
TOSHIBA IGBT单管 TOSHIBA GT40QR21(STA1,E,D GT40QR21(STA1,E,D数据手册

GT40QR21(STA1,E,D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 6.4275
2000+ ¥ 6.0676
4000+ ¥ 5.9647
8000+ ¥ 5.8619
库存: 1500
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 6427.5
